Description des fonctions
96
11.17 Groupe PARAM. SYSTEME
Description de fonctions PARAM. SYSTEME
SENS INSTAL.
Dans cette fonction on peut modifier le signe de la grandeur de débit.
CAPTEUR
Sélection :
POSITIF (débit dans le sens de la flèche)
NEGATIF (débit dans le sens contraire de la flèche)
Réglage usine :
NORMAL
MODE MESURE
Sélection du mode de mesure pour toutes les sorties et le totalisateur interne.
Sélection :
STANDARD
SYMETRIE
Réglage usine :
STANDARD
Aux pages suivantes vous trouverez une description détaillée du comportement des
différentes sorties et du totalisateur interne pour chaque mode de mesure correspondant.

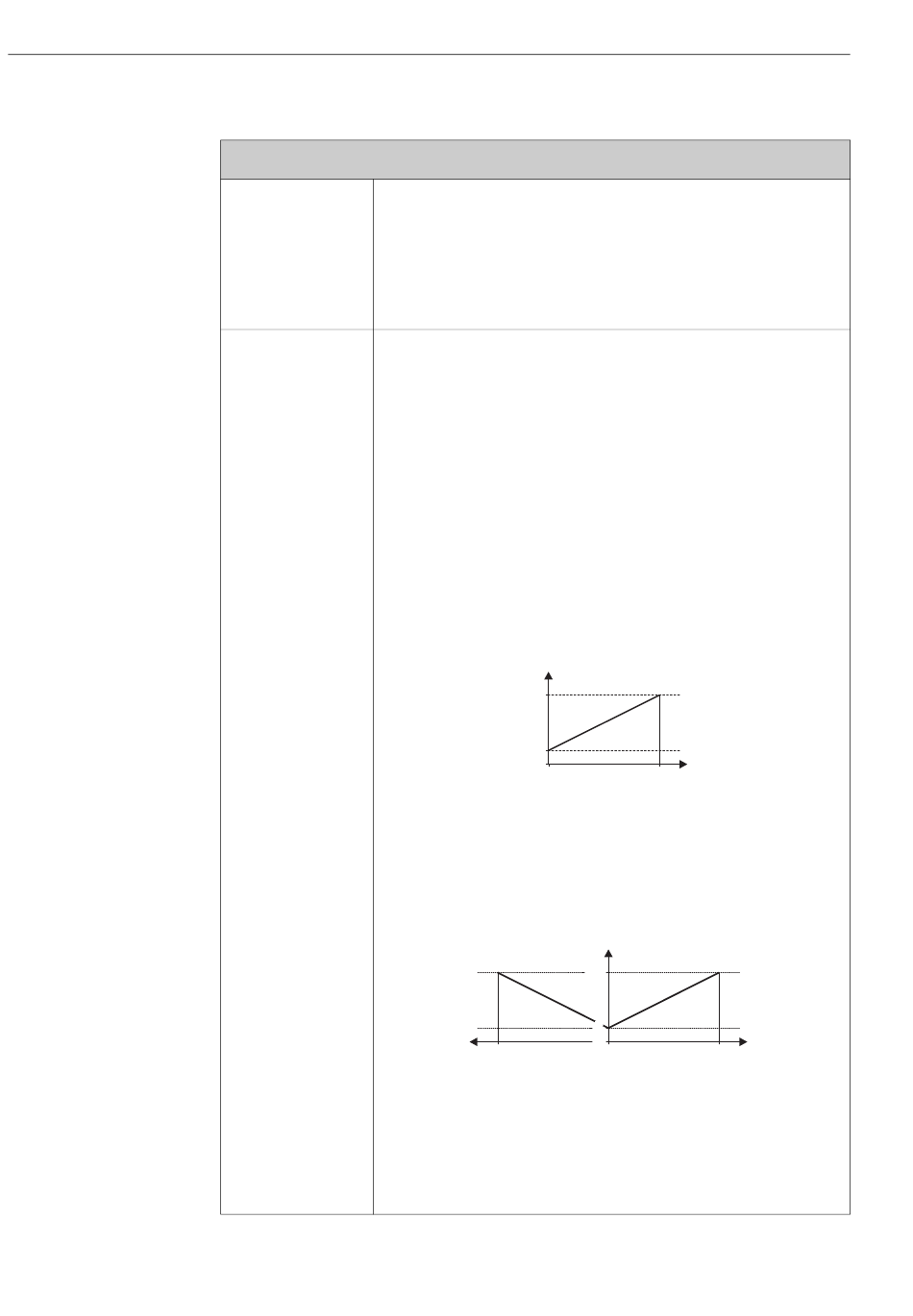

Sortie courant
STANDARD
Seules les parts de débit pour le sens d'écoulement choisi (valeur de fin d'échelle positive
ou négative = sens d'écoulement) sont affichées. Les parts de débit en sens contraire ne
sont pas prises en compte (suppression).
Exemple pour la sortie courant :
SYMETRIE
Les signaux de la sortie courant sont indépendants du sens d'écoulement (valeur absolue
de la grandeur de mesure). La "VALEUR 20mA" o (par ex. flux retour) correspond à la
VALEUR 20mA n recopiée (par ex. débit). Les parts de débit positive et négative sont
prises en compte.
Exemple pour la sortie courant :
!
Le sens d'écoulement peut être affiché par le biais de la sortie état configurable.
(suite voir page suivante)
mA
20
4
0
➀
mA
20
4
0
➂
➀
Remarque !
Proline Prosonic Flow 91
Q
➁
A0001248
Q
➁
A0001249
Endress+Hauser
