Proline Prosonic Flow 91
!
Endress+Hauser
4.2.2
Occupation des bornes de raccordement
24 (+)
25 (–)
Sortie impulsions
Remarque !
Valeurs fonctionnelles pour les sorties et l'énergie auxiliaire ä 61
4.2.3
Raccordement HART
Les variantes de raccordement suivantes sont disponibles :
• Raccordement direct au transmetteur via les bornes de raccordement 26 (+) et 27()
• Raccordement via le circuit 4...20 mA
• Le circuit de mesure doit avoir une charge d'au moins 250 .
• Après la mise en service, procéder aux réglages suivants :
– Fonction GAMME DE COURANT "4–20 mA HART"
– Mettre la protection en écriture HART sur marche ou arrêt ä 31
Raccordement terminal portable HART
Tenir compte, lors du raccordement, également des documentations publiées par HART
Communication Foundation, notamment HCF LIT 20 : "HART, un aperçu technique".
4

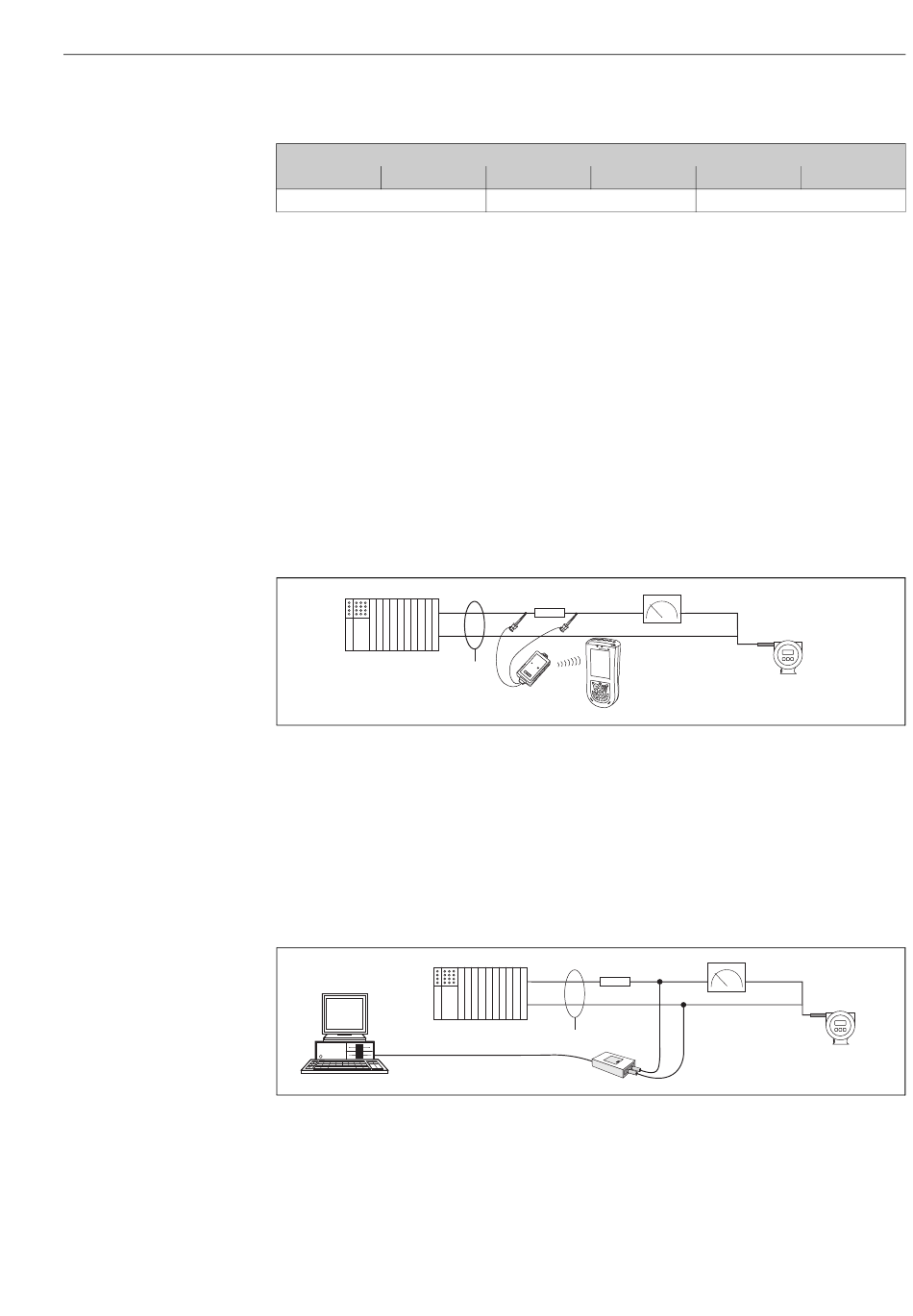

Fig. 25:
Raccordement électrique du terminal portable HART Field Xpert SFX100
1
Terminal portable HART Field Xpert SFX100
2
Energie auxiliaire
3
Blindage
4
Autres systèmes d'exploitation ou API avec entrée passive
Raccordement d'un PC avec logiciel de configuration
Pour le raccordement à un PC avec logiciel de configuration (par ex. "FieldCare") un modem HART
(par ex. "Commubox FXA195") est nécessaire.
2
1
RS 232
Fig. 26:
Raccordement électrique d'un PC avec logiciel d'exploitation
1
PC avec logiciel d'exploitation
2
Autres transmetteurs ou API avec entrée passive
3
Blindage
4
Modem HART, par ex. Commubox FXA 195
N° bornes (schéma de raccordement å 24)
26 (+)
27 (–)
Sortie courant HART
³
W
250
3
³
250
3
4
1 (L1/L+)
Energie auxiliaire
– 27
+26
1
W
–27
+26
Câblage
2 (N/L–)
2
a0005573
a0005574
25
