Description des fonctions
82
11.9.1

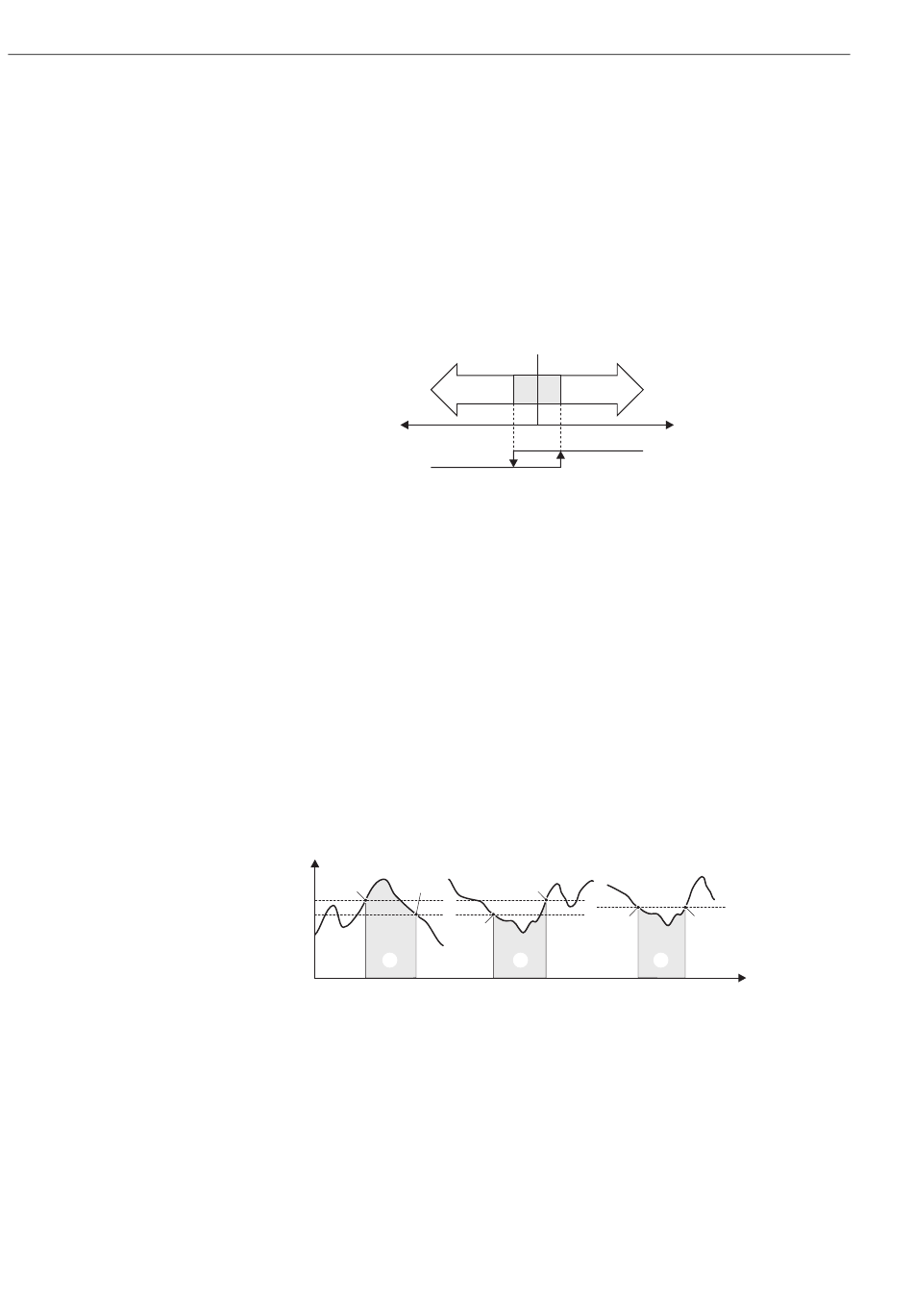

Explications quant au comportement de la sortie état
Généralités
Si vous avez configuré la sortie état pour "SEUIL" ou "SENS ECOULEMENT", vous pouvez
déterminer, dans les fonctions POINT ENCLENCH. et POINT DECLENCH., les points de
commutation nécessaires à cette fin. Si la grandeur de mesure correspondante atteint ces valeurs
prédéfinies, la sortie relais commute comme représenté dans les schémas ci-dessous.
Sortie état configurée pour sens d'écoulement
-Q
a = sortie état fermée passante
b= sortie état ouverte bloquée
La valeur entrée dans la fonction POINT ENCLENCH. définit en même temps le point de
commutation pour le sens d'écoulement positif et négatif. Si le point de commutation est par ex.
= 1 m3/h, la sortie état déclenche seulement pour –1 m3/h (non conducteur) et enclenche à
nouveau pour +1 m3/h (conducteur). Si une commutation directe est souhaitée (pas d'hystérésis),
régler le point de commutation sur la valeur = 0. Si la suppression du débit de fuite n'est pas utilisée,
il est recommandé de régler l'hystérésis sur une valeur supérieure ou égale au débit de fuite.
Sortie état configurée pour seuil
La sortie état commute dès que la grandeur de mesure actuelle dépasse par excès ou par défaut un
point de commutation donné.
Application : Surveillance de débit ou de techniques limites.
A
m
o
• A = Sécurité maximale :
m POINT DECLENCH. n POINT ENCLENCH.
• B = Sécurité minimale :
m POINT DECLENCH. < n POINT ENCLENCH.
• C = Sécurité minimale :
m POINT DECLENCH. = n POINT ENCLENCH. (cette configuration doit être évitée)
• o = Relais retombé (sans tension)
Point de déclenchement/point d'enclenchement
-1
0
b
B
n
n
m
o
Proline Prosonic Flow 91
Q
+1
a
C
m
n
o
A0001236
t
A0001235
