Câblage
26
4.3
Compensation de potentiel
Aucune mesure spéciale pour la compensation de potentiel n'est nécessaire.
4.4
Protection
Transmetteur :
Les transmetteurs répondent à toutes les exigences selon la protection IP 67. Afin d'assurer la
protection IP 67 après le montage sur site ou après une intervention, les points suivants doivent être
impérativement pris en compte :
• Les joints du boîtier doivent être placés propres et non endommagés dans la gorge. Le cas échéant
il convient de sécher les joints, de les nettoyer ou de les remplacer.
• Toutes les vis du boîtier ou du couvercle à visser doivent être serrées fortement.
• Les câbles utilisés pour le raccordement doivent répondre aux spécifications en matière de
diamètre extérieur ä 23.
• Bien serrer l'entrée de câble ( å 27).
• Les entrées de câble non utilisées doivent être obturées.
• La douille de protection utilisée ne doit pas être enlevée de l'entrée de câble.

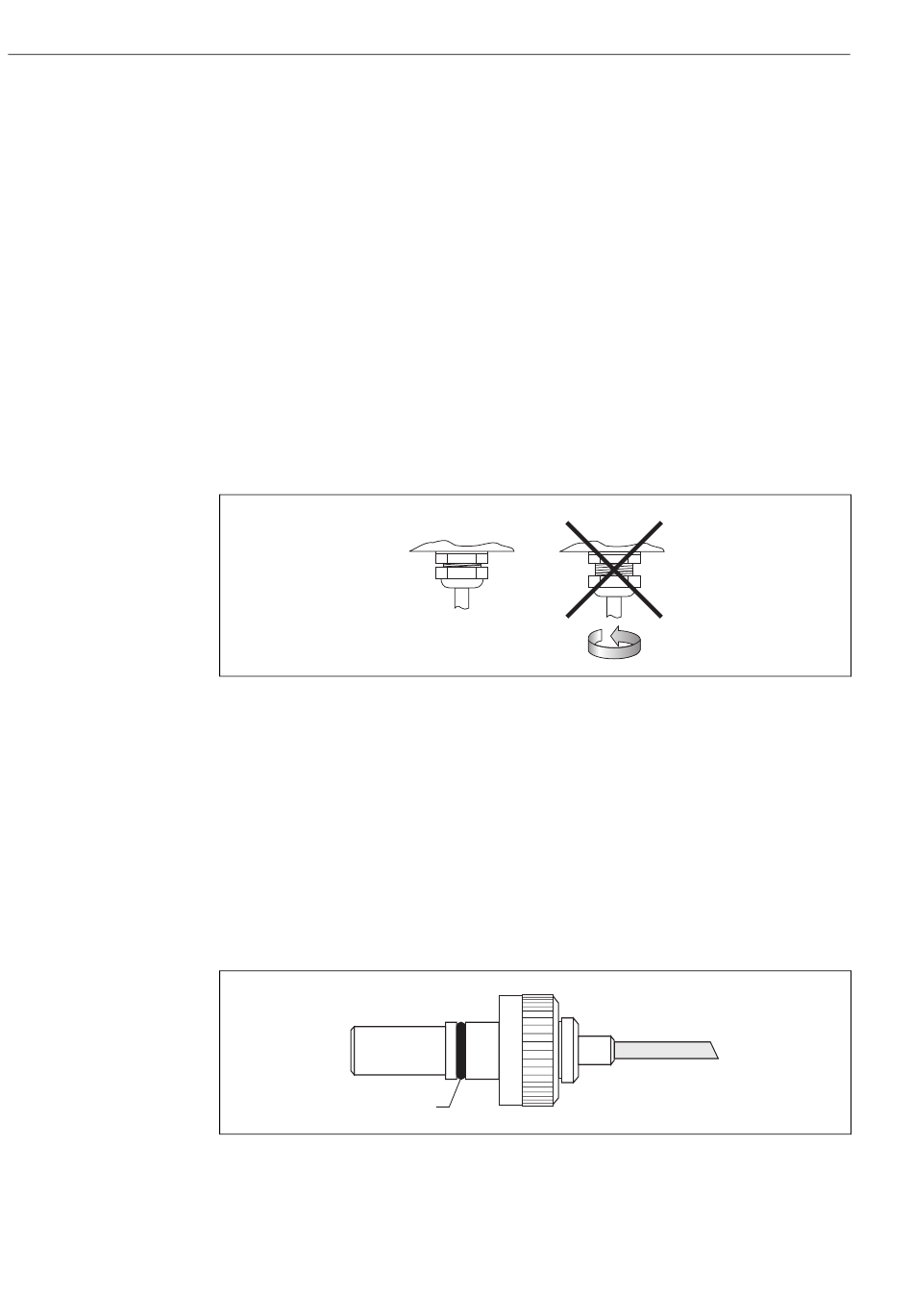

Fig. 27:
Conseils de montage pour entrées de câble au boitier du transmetteur
Capteurs de débit W (Clamp On)
Les capteurs de débit W satisfont, selon le type, aux exigences des protections IP 67 ou IP 68 (tenir
compte des indications sur la plaque signalétique). Afin d'assurer la protection IP 67/68 après le
montage sur site ou après une intervention, les points suivants doivent être impérativement pris en
compte :
• Seuls les câbles livrés par Endress+Hauser et les connecteurs correspondants doivent être utilisés.
• Les joints des connecteurs de câble (1) doivent être placés propres, secs et non endommagés dans
la gorge. Les remplacer le cas échéant.
• Insérer les connecteurs de manière à ce qu'ils ne puissent pas se coincer, puis les serrer jusqu'en
butée.
Fig. 28:
Conseils de montage relatifs à la protection IP 67/68 pour les connecteurs de capteur
1
Proline Prosonic Flow 91
A0001138
A0001139
Endress+Hauser
