Montage
20
3.3.4
Fixation de l'affichage local sur la version aveugle
Il peut être fixé temporairement sur les appareils sans affichage local.
1.
Couper l'énergie auxiliaire.
2.
Dévisser le couvercle du compartiment de l'électronique.
3.
Embrocher l'affichage local
4.
Rétablir l'énergie auxiliaire.
3.3.5
Tourner l'affichage local
1.
Dévisser le couvercle du compartiment de l'électronique du boîtier du transmetteur.
2.
Retirer le module d'affichage des rails de fixation du transmetteur.
3.
Tourner l'affichage dans la position voulue (max. 4 x 45° dans chaque sens).
4.
Embrocher à nouveau l'affichage sur les rails de montage.
5.
Visser à nouveau le couvercle du compartiment d'électronique sur le boîtier de transmetteur.
4 x 45°

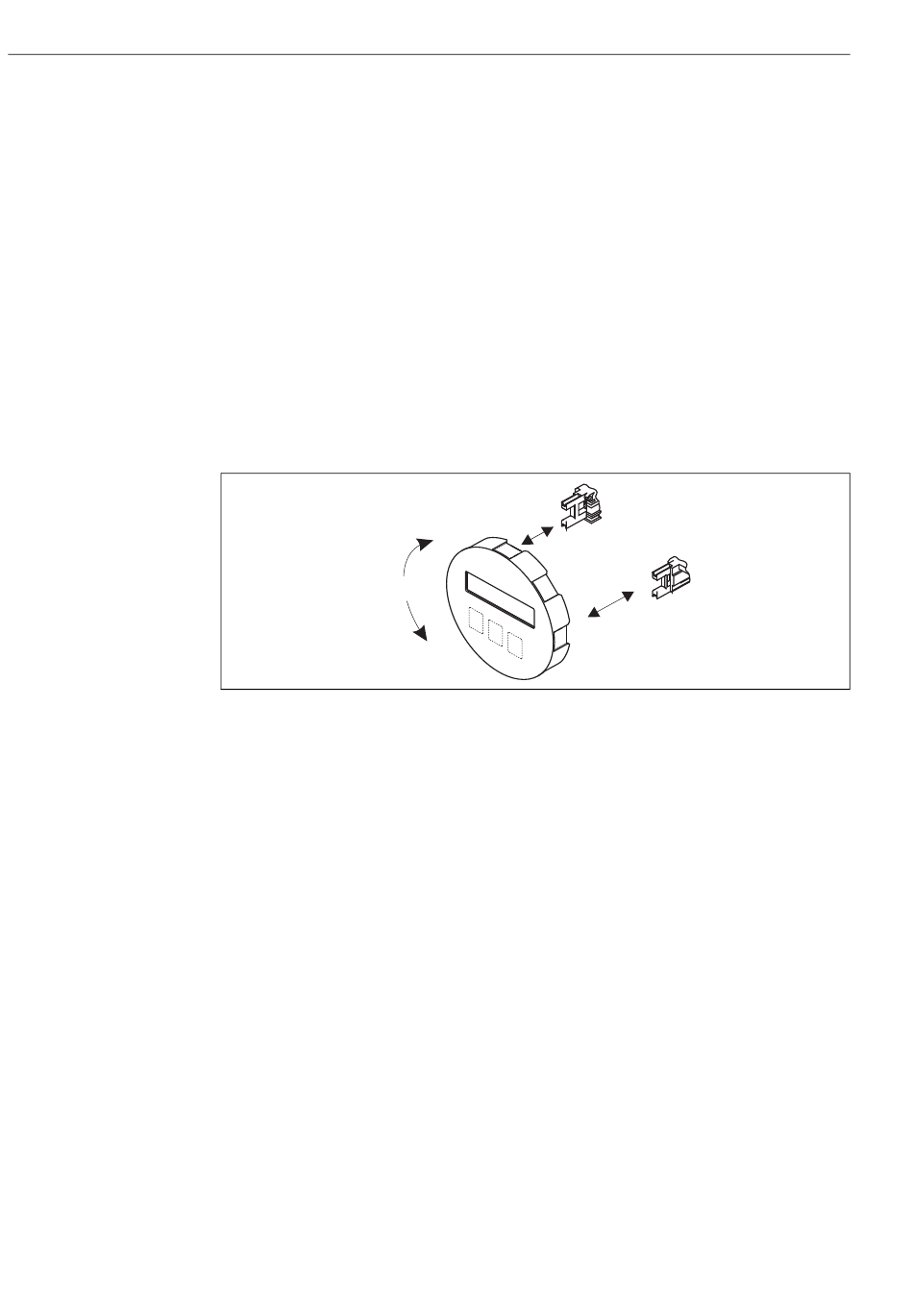

Fig. 20:
Tourner l'affichage local
Proline Prosonic Flow 91
A0003237
Endress+Hauser
