Caractéristiques techniques
Conditions de référence
Ecart de mesure max.
62
10.1.6
Incertitude de la mesure
• Température du produit : +28 °C ± 2 K
• Température ambiante : +22 °C ± 2 K
• Temps de chauffage : 30 minutes
Montage :
• Longueur droite d'entrée >10 x DN
• Longueur droite de sortie > 5 x DN
• Le capteur et le transmetteur sont mis à la terre.
• Les capteurs sont montés correctement.
Ecart de mesure
L'écart de mesure dépend de plusieurs facteurs. En principe on fait la différence entre l'écart de
mesure propre à l'appareil (Prosonic Flow 91 = 0,5 % de la valeur mesurée) et un écart de mesure
supplémentaire, en fonction de l'appareil de mesure et de l'installation (typique 1,5 % de la valeur
mesurée).
L'écart de mesure dû à l'installation dépend des conditions d'installation règnant sur place notam-
ment le diamètre nominal, l'épaisseur de paroi, la géométrie de conduite réelle, le produit à mesurer
etc. La somme des deux écarts donne l'écart de mesure au point de mesure.
%
3.5
2.0
0.5
0
2
4
6

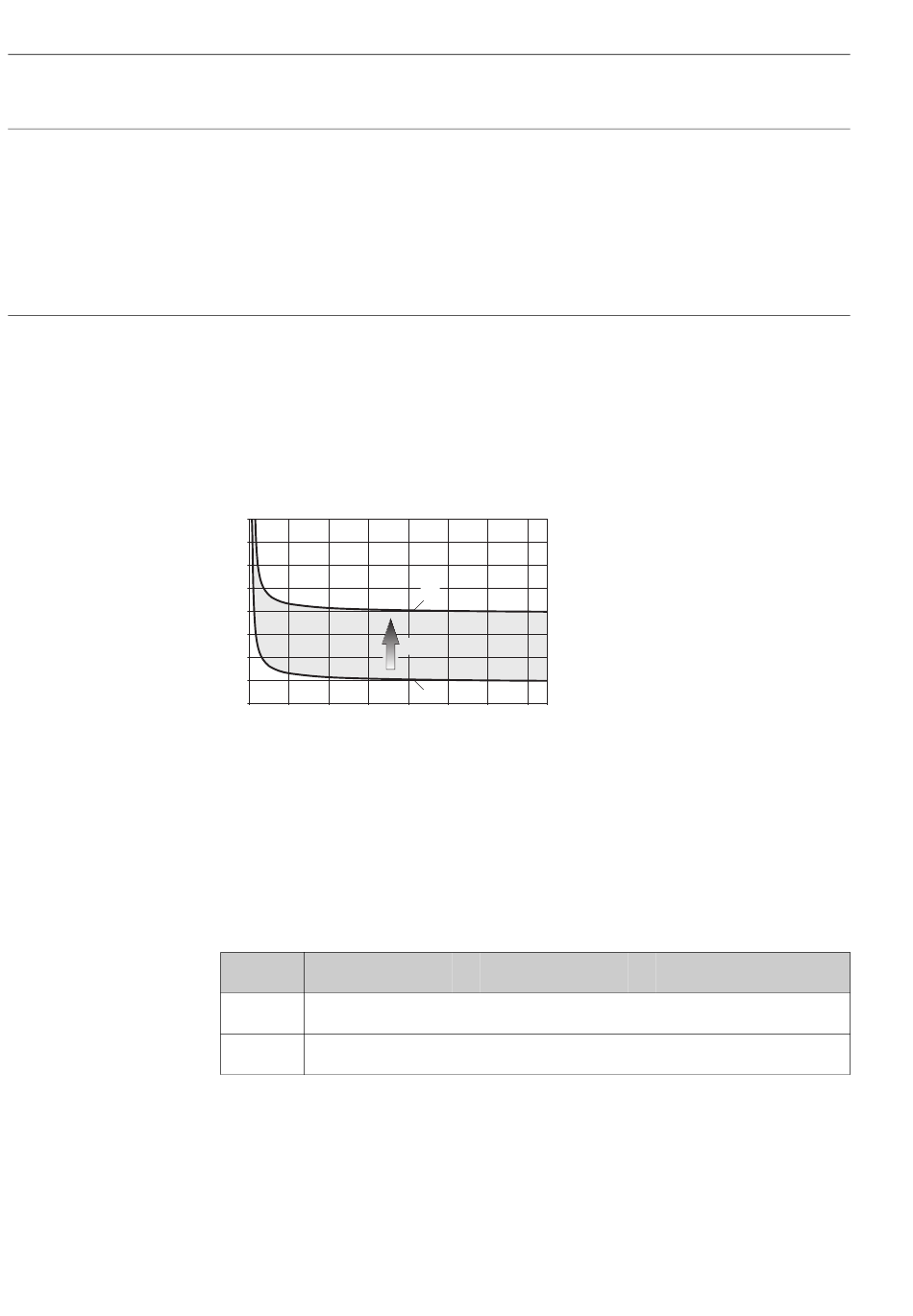

Fig. 37:
Exemple de l'écart de mesure dans une conduite avec un DN > 200 (8")
a
Ecart de mesure de l'appareil (0,5 % de m. ± 0,02 % F.E.)
b
Ecart de mesure de l'installation (typique 1,5 % de m.)
c
Ecart de mesure au point de mesure : 0,5 % de m. ± 0,2 % F.E. + 1,5 % de m. = 2 % de m. ± 0,02 % F.E.
Ecart de mesure au point de mesure
L'écart de mesure au point de mesure est la somme de l'écart de mesure de l'appareil (0,5 % de m.)
et de l'écart dû aux conditions d'installation règnant sur site. Pour une vitesse d'écoulement >
0,3 m/s et un nombre de Reynolds > 10000 les tolérances suivantes sont typiques :
Diamètre
Tolérances appareil de
nominal
mesure
DN 50...200
±0,5 % de m. ± 0,05 %
F.E.
> DN 200
±0,5 % de m. ± 0,02 %
F.E.
de m. = de la mesure
F.E. = fin d'échelle (15 m/s)
c
b
a
8
10
12
m/s
Tolérances dues à
+
l'installation (typiques)
+
±1,5 % de m.
+
±1,5 % de m.
Proline Prosonic Flow 91
Tolérances au point de mesure
(typiques)
±2 % de m. ± 0,05 % F.E.
±2 % de m. ± 0,02 % F.E.
