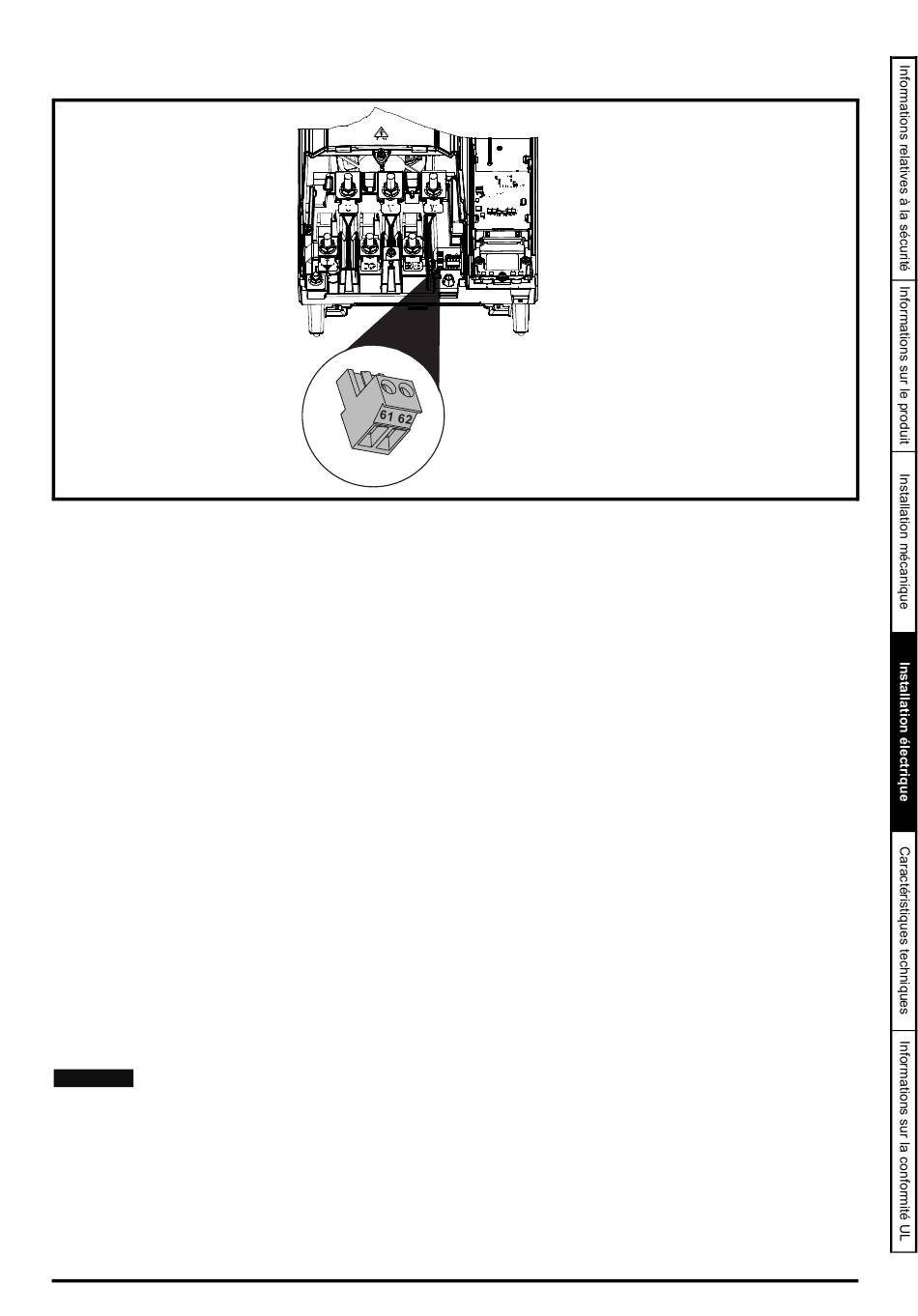

Figure 4-7 Emplacement du raccordement de l'alimentation du ventilateur du radiateur sur
les tailles 9 et 10
4.6

Alimentation du ventilateur du radiateur

En fonctionnement normal, le ventilateur du radiateur quelle que soit sa taille, est alimenté en interne
par le variateur. Sur les tailles 9 et 10, en mode basse tension, il est nécessaire de raccorder une
alimentation externe 24 V aux bornes 61 et 62 si le fonctionnement du ventilateur est nécessaire.
Voir la section 4.5 Fonctionnement à basse tension à la page 68 pour des informations plus
détaillées.
4.7

Valeurs nominales

Voir la section 2.4 Valeurs nominales à la page 18.
Courant d'entrée maximum permanent
Les valeurs de courant d'entrée maximum permanent sont données pour faciliter le choix des câbles
et des fusibles. Ces valeurs sont établies pour un fonctionnement dans de mauvaises conditions,
avec une combinaison inhabituelle d'un dysfonctionnement de l'alimentation et un déséquilibre
important. La valeur du courant d'entrée maximum ne peut être détectée qu'au niveau de l'une des
phases d'entrée. Le courant dans les deux autres phases est sensiblement plus faible.
Les valeurs de courant d'entrée maximum établies sont relatives à une alimentation avec une
composante inverse de 2 % et suivant le courant de défaut maximum de l'alimentation, et sont
indiquées dans la section 2.4 Valeurs nominales à la page 18.
Les sections nominales des câbles reportées dans la section 2.4 Valeurs nominales à la page 18 ne
sont données qu'à titre indicatif. Consulter les réglementations locales pour s'assurer d'utiliser des
sections de câbles appropriées. Dans certains cas, l'utilisation de câbles de plus grande taille est
nécessaire pour éviter les chutes de tension excessives.
Les sections nominales des câbles de sortie dans la section 2.4 Valeurs nominales à la
NOTE
page 18 ont été dimensionnés pour un moteur dont le courant maximum correspond à
celui du variateur. Dans les cas où on utilise un moteur dont le courant est inférieur,
dimensionner le câble en fonction des caractéristiques du moteur. Pour que le moteur et
le câble soient protégés contre les surcharges, le variateur doit être réglé sur le courant
nominal du moteur utilisé.
