3.8 Montage d'un variateur standard dans une armoire pour
une haute protection environnementale
Une explication de ce qu'est l'indice de protection IP est fournie à la section 5.1.9 Indice IP/UL à la
page 108.
Le variateur standard offre un indice de protection IP20 avec une pollution de degré 2
(contamination sèche, non conductrice, uniquement) (NEMA 1). Cependant, il est possible de
configurer le variateur pour atteindre un indice de protection IP65 (tailles 7 et 8) ou IP55 (tailles 9
et 10) (NEMA 12) à l'arrière du radiateur pour les installations encastrées.
Cela permet d'installer l'avant du variateur, ainsi que les différents appareils de commutation,
dans une armoire de protection IP élevé, le radiateur dépassant la plaque de façon à rester à
l'extérieur. En procédant ainsi, la plus grande partie de la chaleur générée par le variateur se dissipe
en dehors de l'armoire pour maintenir une température moindre à l'intérieur de l'armoire. Ce type
d'installation exige une bonne étanchéité entre le radiateur et l'arrière de l'armoire, ce qui est
possible grâce aux joints et supports de fixation fournis.

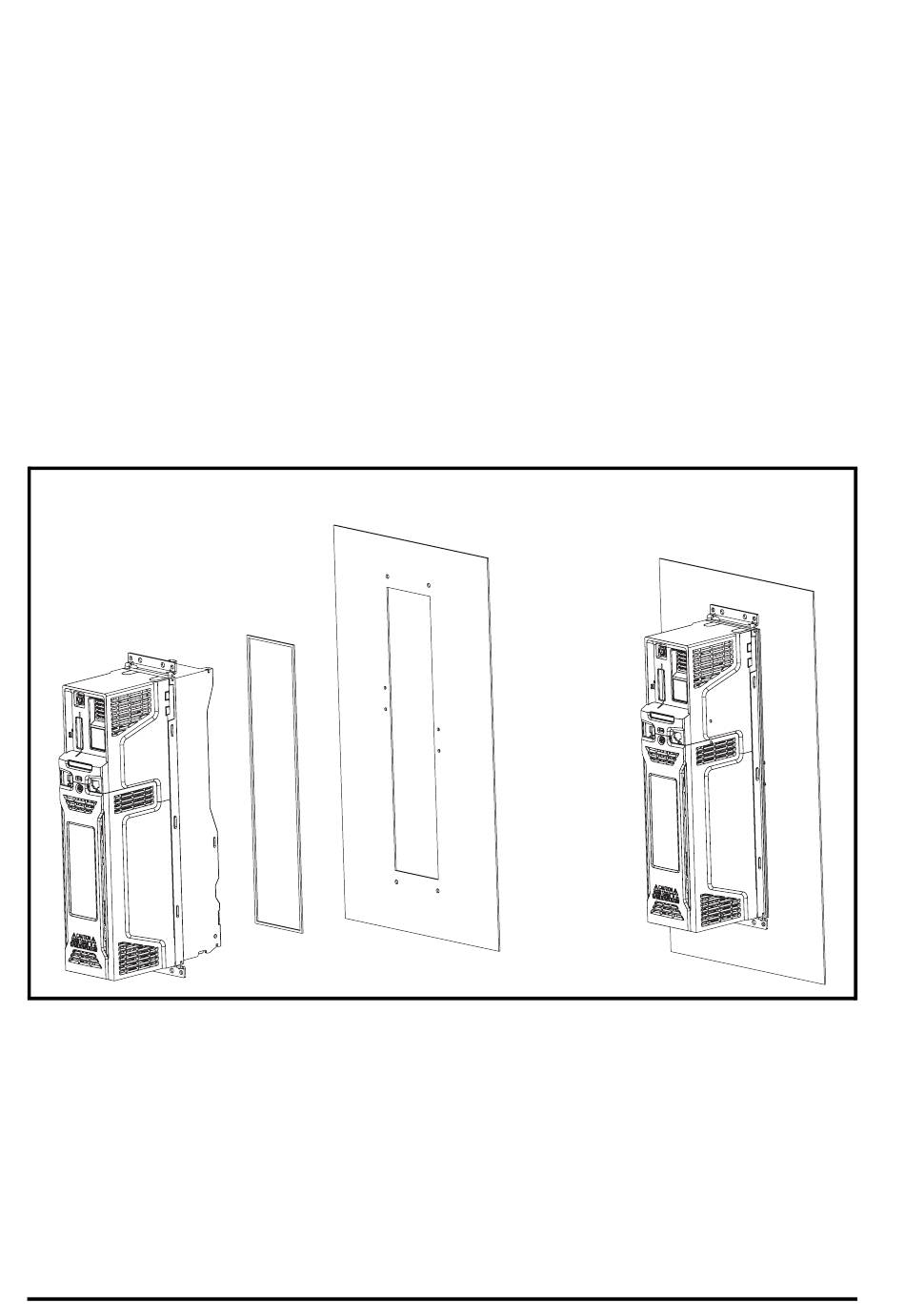

Le joint principal doit être installé comme illustré à la Figure 3-13.
Figure 3-13 Installation du joint
Variateur
40
Paroi arrière
de l'armoire
Joint
