dans le sens antihoraire jusqu'à ce
que ses orifices de vissage soient bien
alignés sur les orifices de vissage de
l'actionneur.
10. Appuyer la feuille PTFE à la main sur
la membrane d'appui jusqu'à ce que
elle retrouve d'elle-même sa convexité
originale et épouse entièrement la forme
de la membrane d'appui.
11.4 Montage de l'actionneur
sur le corps de vanne
1. Mettre l'actionneur A en position de
fermeture.
2. Ouvrir l'actionneur A de environ 20 %.
3. Disposer l'actionneur A, membrane 2
en place, sur le corps de vanne 1, en
vérifiant bien que la surface d'appui du
sabot et la surface d'appui du corps de
vanne sont alignées.
4. Monter et serrer à la main les vis 18 avec
les rondelles 19 et les écrous 20 (les
élements de fixation peuvent varier en
fonction de la taille de membrane et / ou
la version du corps de vanne).

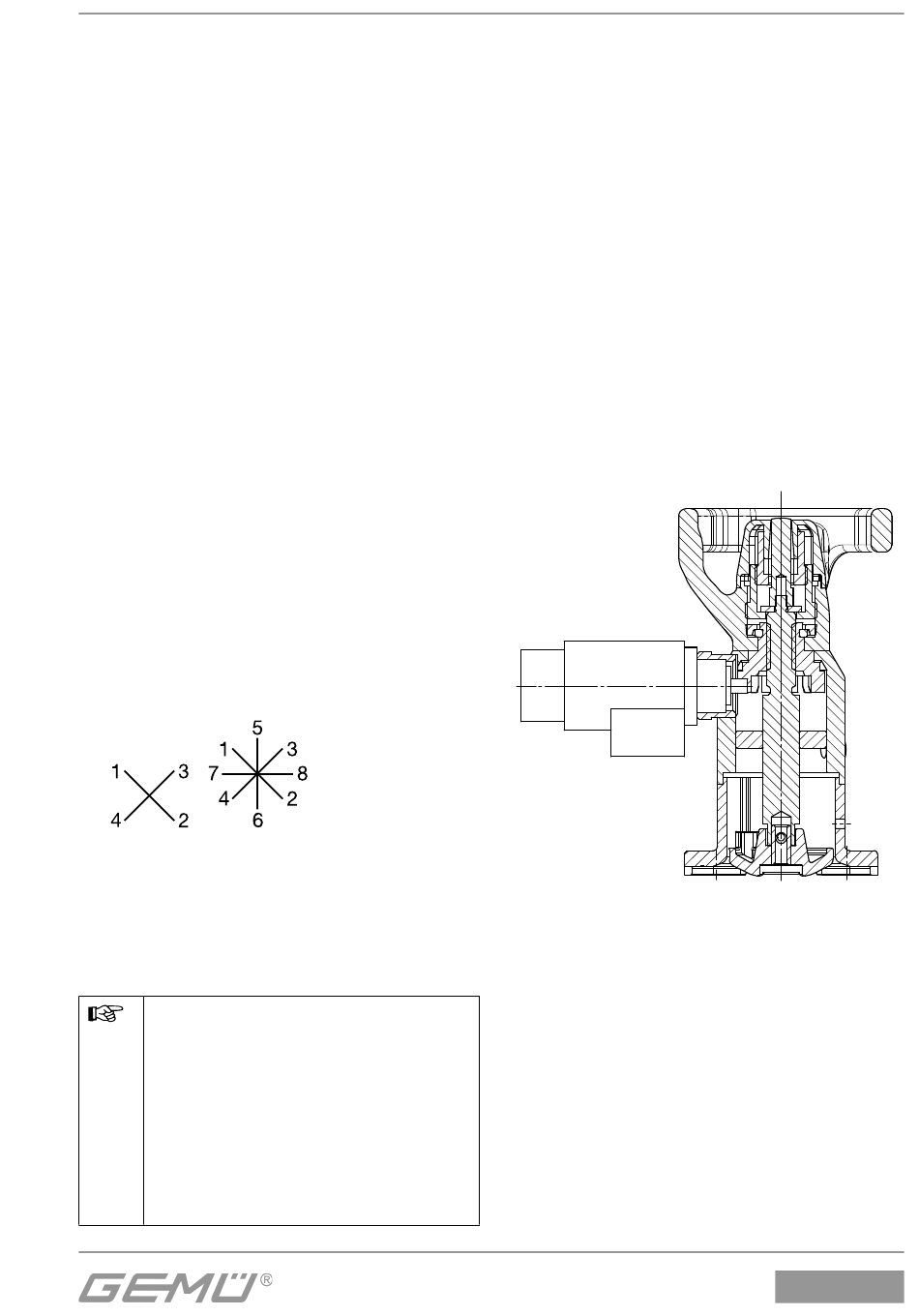

5. Serrer alternativement et en croix les
vis 18 avec les écrou 20.
6. Veiller à ce que la membrane 2 soit
comprimée de façon homogène
(env. 10 à 15 %, visible par un renflement
homogène à l'extérieur).
7. Vérifier l'étanchéité de la vanne après
assemblage complet.
Important :
Entretien et service :
Au fil du temps, les membranes
se tassent. Après le démontage /
montage de la vanne, contrôler que
tous les vis et les écrous du corps
soient bien serrés; les resserrer le
cas échéant (au plus tard après la
première procédure de stérilisation).
12 Versions spéciales
12.1 Version spéciale avec
verrouillage électrique
Avec les versions spéciales des GEMÜ
653 / 654, le verrouillage peut être activé
magnétiquement (voir figure ci-après).
Les fonctions B,K,F déterminent le type de
technologie de verrouillage mécanique,
l'activation ou non est réalisée grâce à
un électro-aimant (références pour la
commande: MAG).
La configuration de l'électro-aimant est
blocage du mécanisme par absence de
signal 24V= (voir références).
L'unité de verrouillage est également
disponible avec agrément ATEX.
