Systèmes d'éclairages opératoires marLED® E9i / E15 (battery) et X
Instructions de montage
9.6.12
Passage des câbles
Quelle que soit la variante, les câbles d'alimentation provenant de la console (alimentation électrique et
VGA, le cas échéant SDI ou S-Video) doivent être tirés à travers le passage de câbles à la partie inférieure de
la suspension TFT.
• Enlever le cache arrière, voir chapitre 9.6.8 "Monter la console", page 65.
• Enlever aussi les 3 autres caches à gauche et à droite de l'articulation rotative et sous l'embout mâle en
enlevant les 3 vis de fixation respectives.

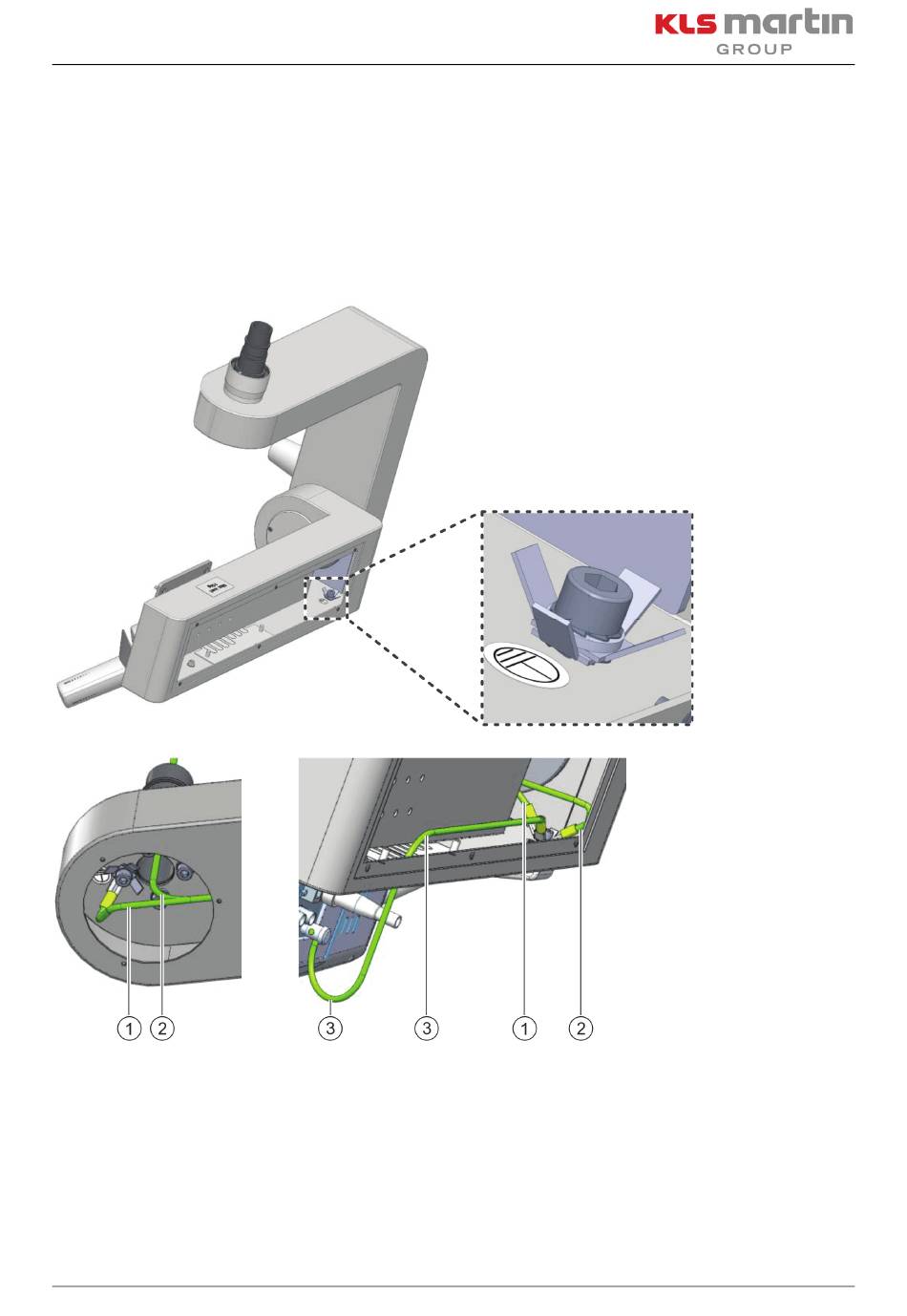

Fig. 9-20 :
Pose des câbles avec l'exemple de l'AC3000
• Mettre à la terre toutes les pièces métalliques du point neutre de la borne de mise à la terre sur la
suspension TFT marView avec le câble de mise à la terre fourni (tourillon, console TFT, plaque de
recouvrement et écran).
• Raccorder le câble de mise à la terre (1) de la borne de compensation de potentiel sur le MP6 du tube
de plafond au point neutre.
Revision 07
73
