Systèmes d'éclairages opératoires marLED® E9i / E15 (battery) et X
Instructions de montage
11.2.2
Régler les butées sur SMC par la technique 12 x 30°

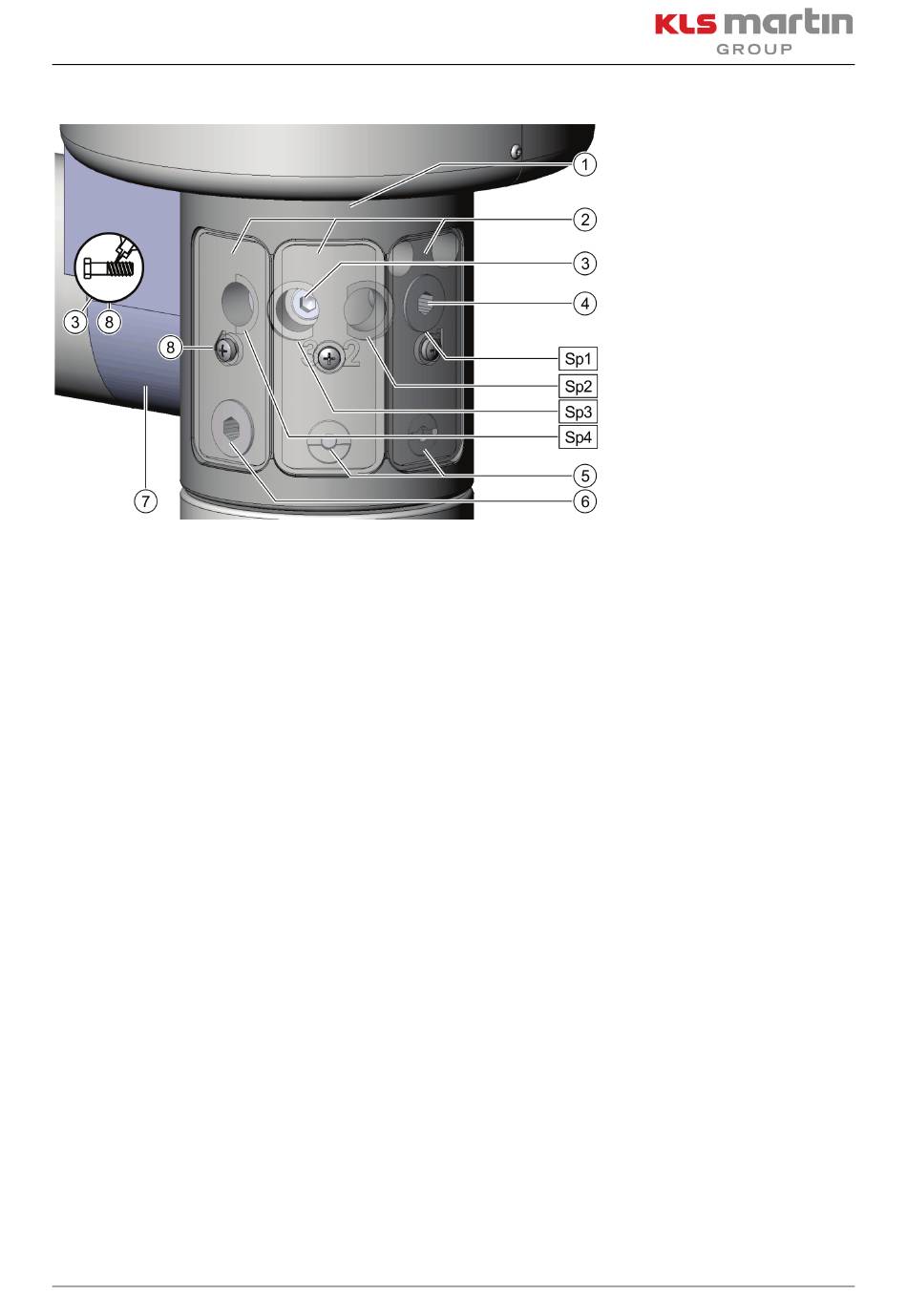

Fig. 11-3 :
Boîtier de palier ; positions des vis de butée du bras horizontal
1 Boîtier de palier
2 Caches (3 pièces) sur le boîtier de palier (en transparence) avec vis de fixation visibles au centre
3 Vis de butée de l'axe central (vis à tête cylindrique), déjà serrée dans le taraudage de l'axe central. Pas de vis
3 x 120°
4 Vis de butée du bras horizontal
5 Vis de freinage
6 Emplacement réservé pour une autre vis de butée en option
7 Bras horizontal
8 Vis de butée
Sp1 Filetage de butée 0°
Sp2 Filetage de butée 30°
Sp3 Filetage de butée 60°
Sp4 Filetage de butée 90°
Réglage des butées pour les bras de support avec technique 12 x 30°(position supérieure avec SMC)
• Enlever les caches (2) sur le boîtier de palier (1) du bras horizontal.
• Enlever les vis de butée éventuelles du bras horizontal (4) et de l'axe central (3), ainsi que les vis de
freinage (5).
• Pour introduire la vis de butée de l'axe central (3), tourner le bras horizontal dans le sens où il ne devra
pas aller lors de son utilisation ultérieure.
• Regarder à travers les 4 filetages du boîtier de palier (Sp1 – 4) pour identifier celui (Sp1, 2, 3 ou 4) qui
permet de reconnaître le taraudage le plus proche parmi les 3 de l'axe central. Si nécessaire, tourner
légèrement le bras horizontal pour aligner axialement les filetages (Sp1, 2, 3, ou 4) et la vis de butée (3).
Sur la Fig. 11-3, le filetage de butée du bras de support (SP3) et la vis de butée déjà vissée de l'axe
central (3) sont positionnés de manière colinéaire.
Revision 07
(Sp = stop position = butée)
101
