Systèmes d'éclairages opératoires marLED® E9i / E15 (battery) et X
Instructions de montage
11.3
Régler la force de ressort des bras à ressort
11.3.1
Régler la force de ressort sur AC2000 / AC3000
Accessoire
Clé Allen de 5
Les bras à ressort sont équipés de différents ressorts destinés à compenser le poids du terminal. Si, après
avoir réglé la force de ressort, le bras à ressort ne reste pas dans la position réglée, il faut le remplacer.
• Régler le bras à ressort de manière à assurer la fiabilité du bras à ressort avec terminal, quelle que soit
la position d'arrêt !

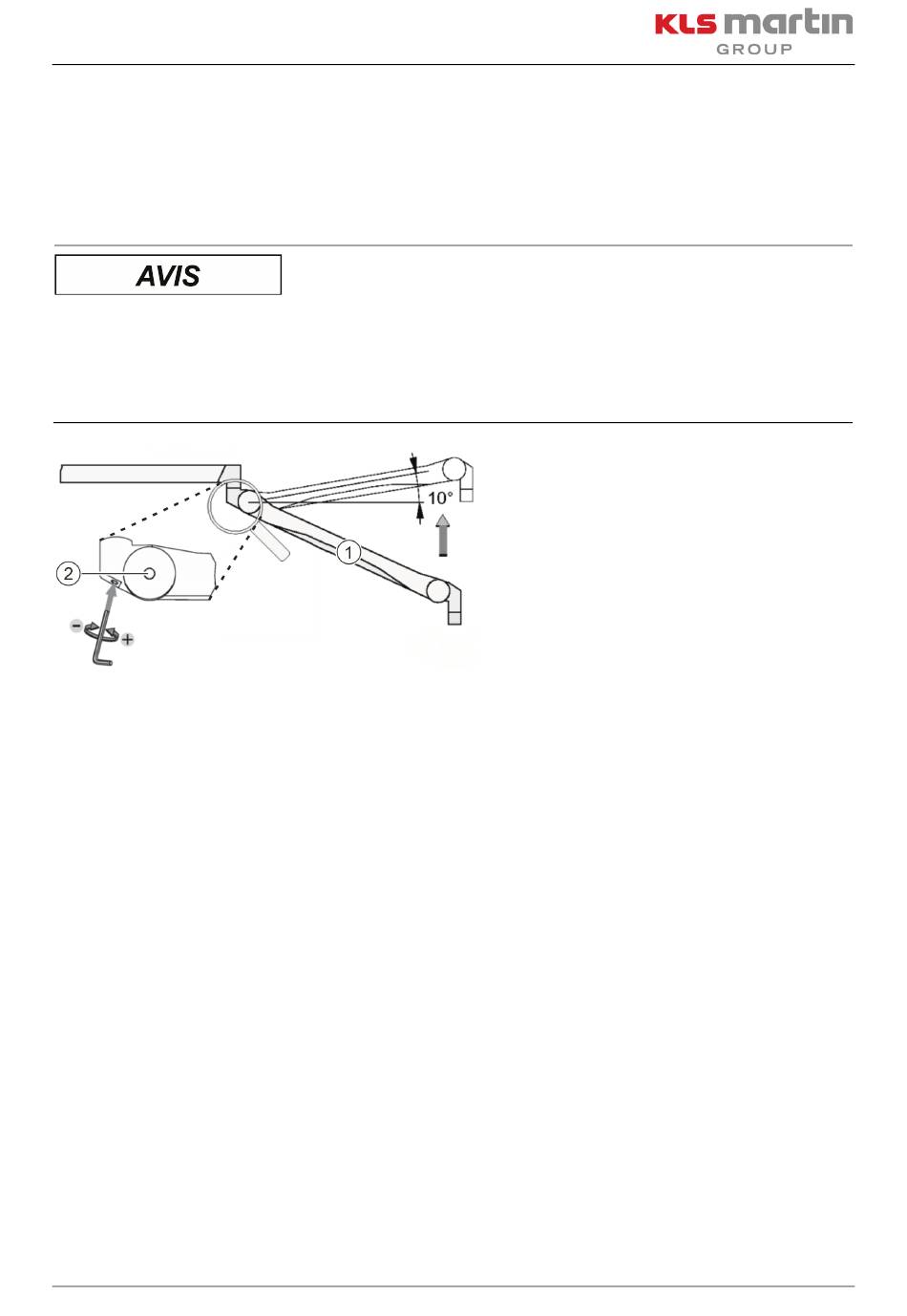

Fig. 11-4 :
Régler la force de ressort sur le bras à ressort AC2000
• Un alésage (2) est situé au niveau de la position indiquée par la loupe.
• Placer le bras à ressort (1) avec le terminal à environ 10° au-dessus de l'horizontale, car, dans cette
position, la vis de réglage du bras à ressort est le plus facile à tourner.
• Introduire la clé Allen de 5 dans l'empreinte (2).
Si le bras à ressort s'abaisse, la force de ressort est trop faible
• Tourner la vis de réglage vers la gauche dans le sens "+" (dans le sens contraire des aiguilles d'une
montre).
Si le bras à ressort remonte, la force de ressort est trop forte
• Tourner la vis de réglage vers la droite dans le sens "-" (sens des aiguilles d'une montre).
Revision 07
103
