Risque de blessure et de dommages dû à un poids élevé !
Les composants de la suspension TFT sont très lourds ! En cas de chute de pièces de console ou
d'accessoires de suspension, risque de blessures corporelles et de dégâts matériels.
• Étayez les pièces pendant le montage avec un engin de levage et montez les pièces en vous faisant
e
aider par une 2
personne !
9.6.2
Remplacer l'embout mâle
Selon le type de bras à ressort utilisé, il est possible de remplacer l'embout mâle de la
suspension TFT marView.
Procédure
• Pour enlever le cache (8) en bas de la suspension TFT marView, enlever les vis à tête fraisée bombée (7)
avec un tournevis approprié et les conserver en un lieu sûr.
Les 4 vis à tête cylindriques (4), qui relient l'embout mâle avec la potence, sont visibles.
• Desserrer les vis à tête cylindriques (4) et les dévisser complètement. Dans le meilleur des cas, la
rondelle (5) et la rondelle éventail (6) restent sur le filetage de la vis à tête cylindrique (4).
• Enlever l'embout mâle.
• Placer le nouvel embout mâle sur la suspension TFT marView et aligner axialement son filetage par
rapport aux trous taraudés de la suspension.
60

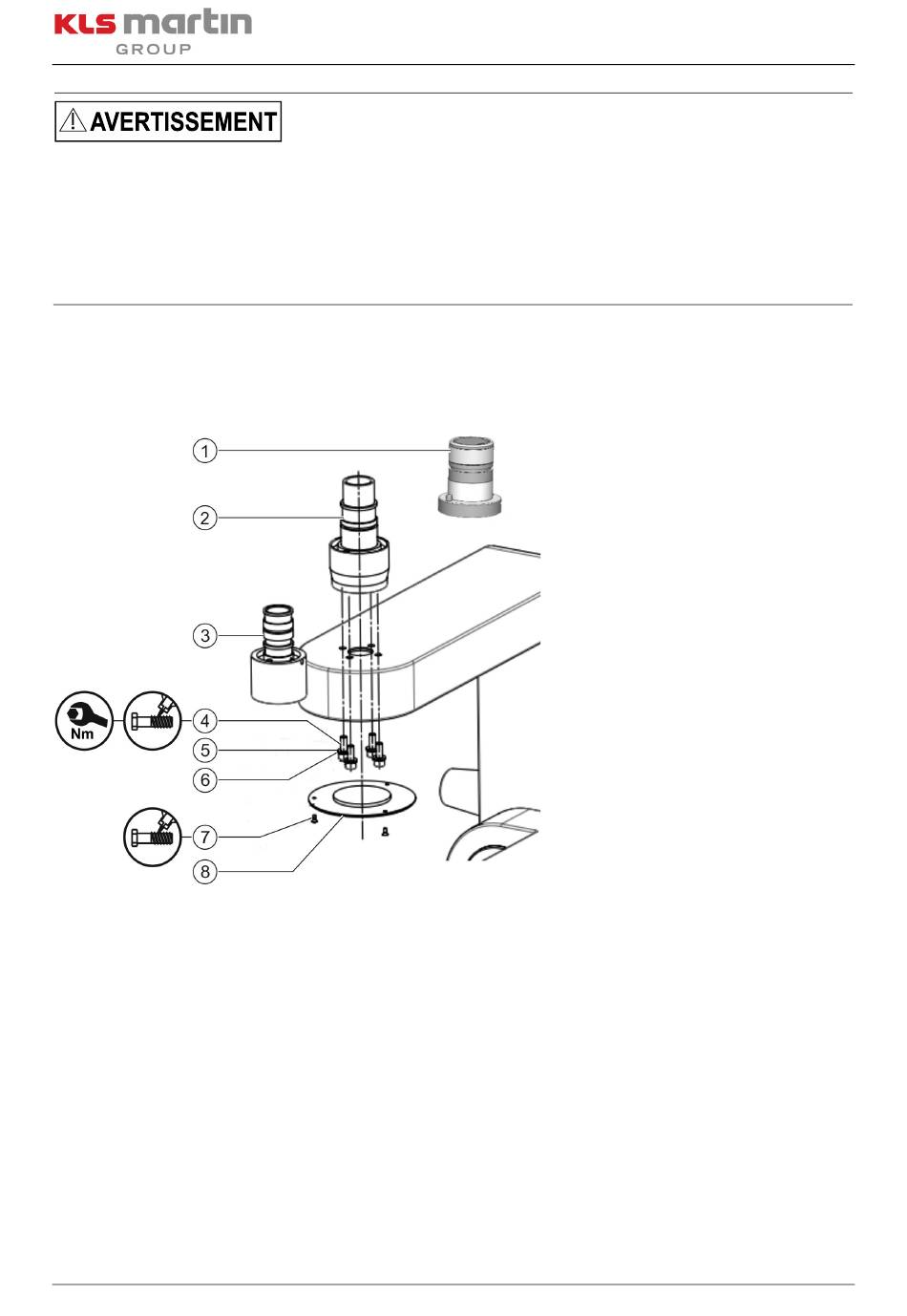

Systèmes d'éclairages opératoires marLED® E9i / E15 (battery) et X
1 Tourillon pour OndaSpace
2 Embout mâle pour AC3000
3 Embout mâle pour AC2000
4 4 vis à tête cylindrique M6 x 16 mm A2
(couple de serrage 10 Nm)
5 Rondelles (4 pièces)
6 Rondelles éventail (4 pièces)
7 Vis à tête fraisée bombée
M3 x 6 mm A2
8 Cache
Instructions de montage
Revision 07
