Systèmes d'éclairages opératoires marLED® E9i / E15 (battery) et X
Instructions de montage
13.7.1
Bloc(s) d'alimentation au tube de plafond
Dans cette variante, seule la tension secondaire du bloc d'alimentation est câblée.

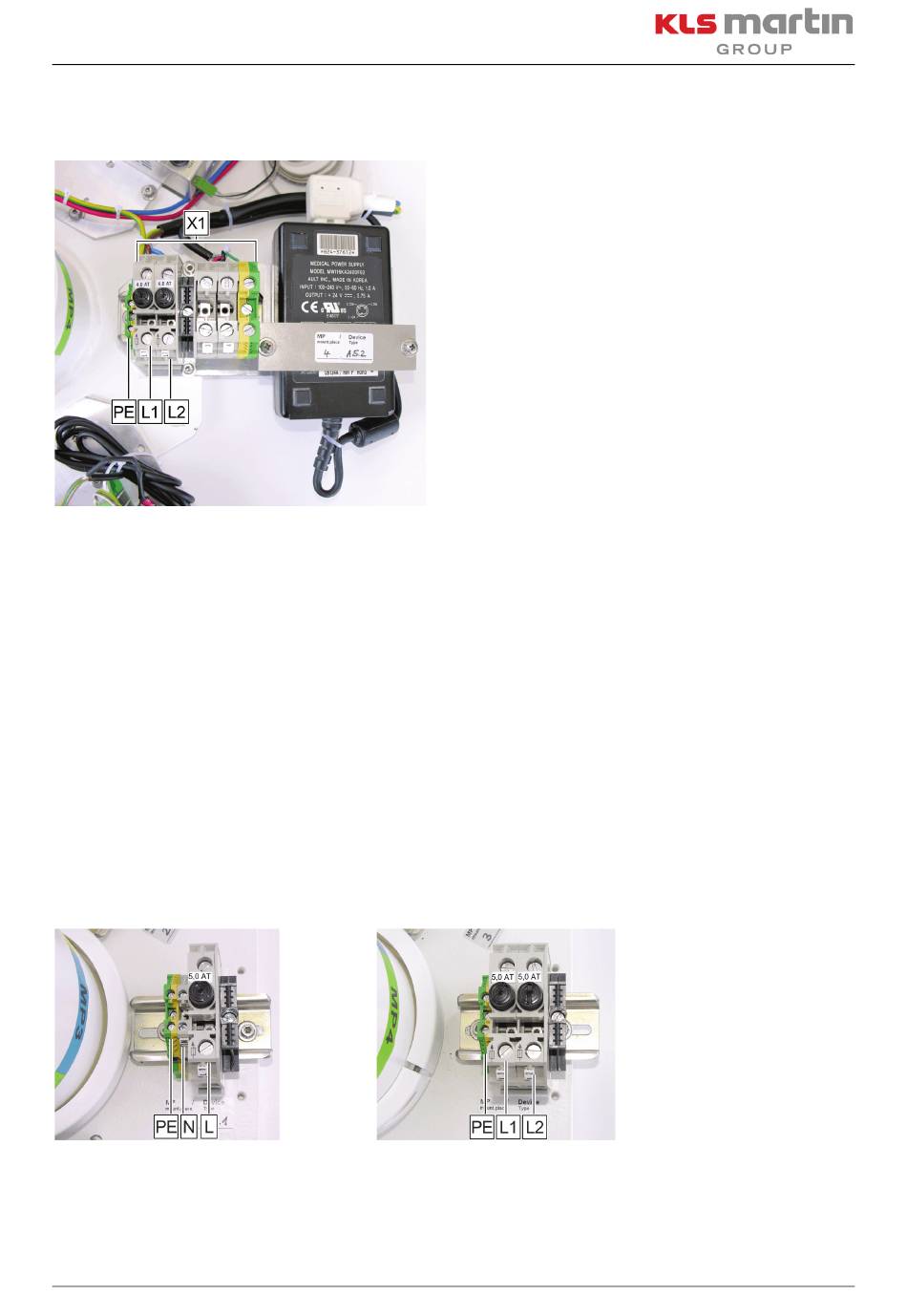

Sur la figure est reproduite une variante pour réseaux IT (L1 et L2 sécurisés). Pour les réseaux standard, le
fusible L2 est remplacé par une borne N.
Montage du bloc d'alimentation
• Brancher la conduite sur place (100 – 240 VAC) aux borne PE (GN-YE), N (L2 si réseaux IT) et L1.
• Relier par câble la tension secondaire 24 VDC jusqu'à la potence de console.
S'il y a alimentation de 2 consoles (par ex. traverse TFT Duo), celles-ci sont montées sur 2 emplacements de
montage.
13.7.2
Bloc(s) d'alimentation dans la potence de console
Sur ce modèle, la tension secteur (100 – 240 VAC) est câblée. Au tube de plafond se trouve pour chaque
bloc d'alimentation une barrette à bornes. Si le tube de plafond est inaccessible, il est préférable que le
fusible du bloc d'alimentation ne se trouve pas sur le tube de plafond. Dans ce cas, il faut que le fusible soit
disponible sur place. Seules des bornes de passage seront installées sur le tube de plafond.
Revision 07
147
