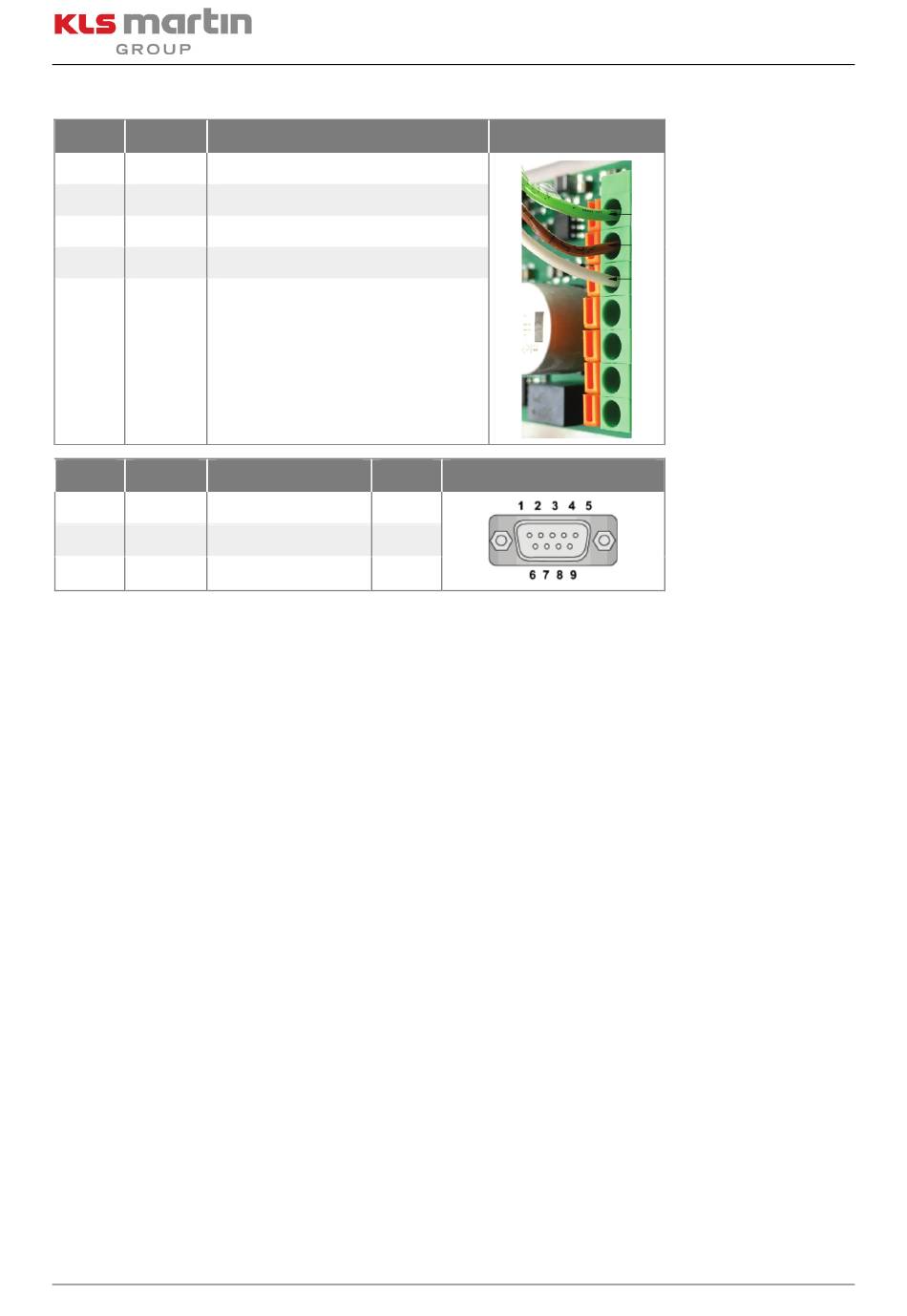

Câblage du câble RS232 de l'interface COM
Broche Couleur Signal / Branchement
1 GN RS232 GND
2 BN RS232 RX
3 WH RS232 TX
- YE Le fil jaune du câble RS232 n'est pas utilisé
Broche Couleur Signal / Branchement
1 GN RS232 GND
2 BN RS232 RX
5 WH RS232 TX
Le branchement RS232 effectué par le client peut être effectué par l'intermédiaire des bornes 1, 2 et 5
(découplage galvanique) de X2.
164
Systèmes d'éclairages opératoires marLED® E9i / E15 (battery) et X
Bornier RS232
Broche Fiche RS232
5
3
2
