4 Remarques concernant le montage
4.1
Aperçu

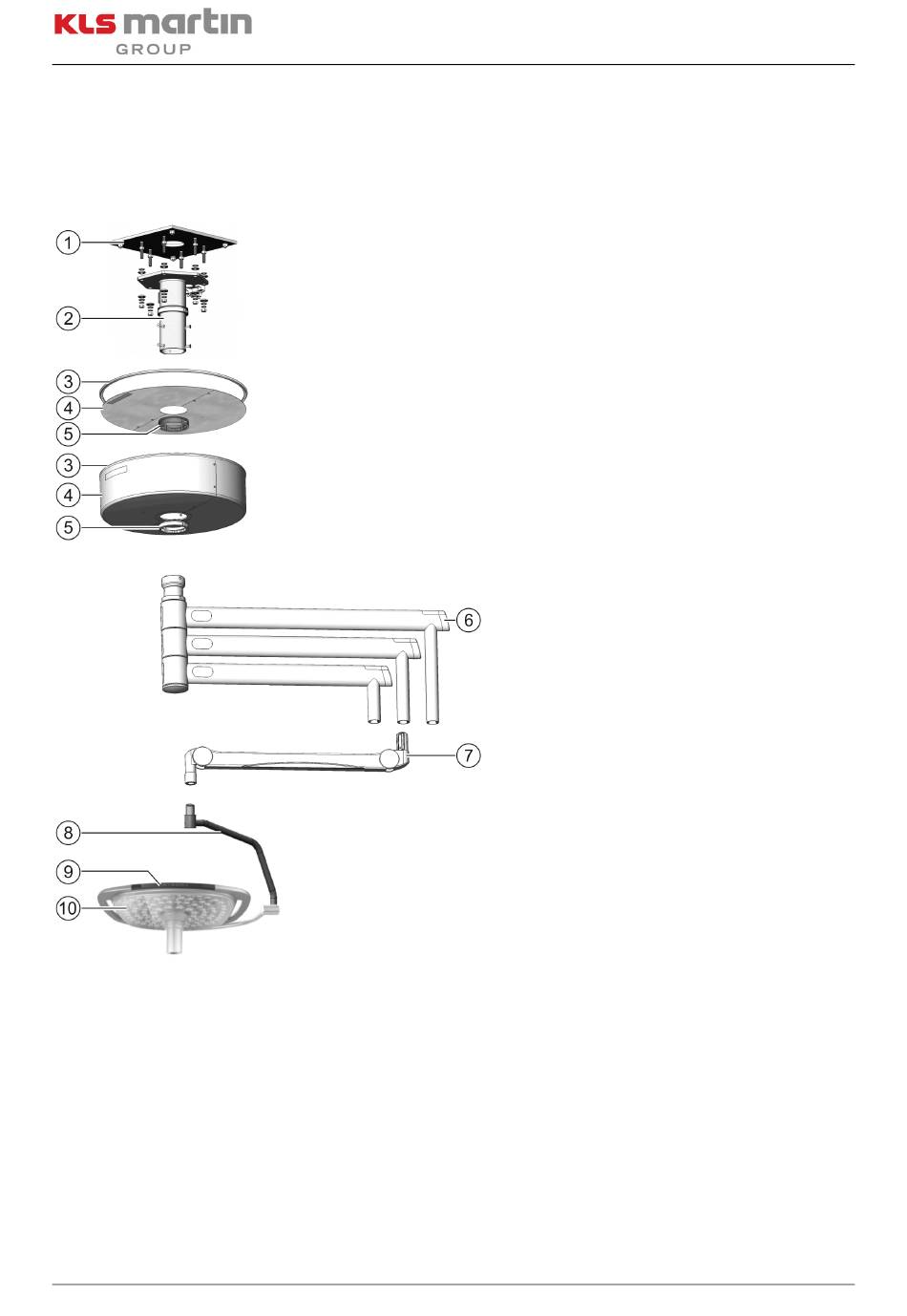

Composants du système porteur et de la lampe, présentés à titre d'exemple sur le corps de lampe marLED® X :
Le montage de la plaque d'ancrage au plafond ou de la construction pour plafond intermédiaire n'est pas
décrit dans ces instructions de montage, voir Mounting Instructions Ceiling Anchor Plate, Intermediate
Ceiling Assembly.
20
Systèmes d'éclairages opératoires marLED® E9i / E15 (battery) et X
1 Plaque d'ancrage au plafond
2 Tube de plafond Ø 110 mm
3 Garniture d'étanchéité
4 Coupole (en 2 parties)
En haut : en forme de disque
En bas : forme arrondie par emboutissage
5 Bague de fixation
6 Bras horizontal (prémonté sur l'axe central)
7 Bras à ressort
8 Cardan
9 Panneau de commande sur le cardan
10 Corps de luminaire marLED® X
La coupole (4) est fonction de la situation de
montage respective : elle a soit la forme d'un
disque soit une forme arrondie par
emboutissage.
Instructions de montage
Revision 07
