13.15.5 Variante : marTouch® montage mural ou VESA
Pour un montage mural ou VESA, le socle de table VESA modifié est utilisé. Il dispose à l'arrière de 4 trous
VESA à une distance de 100 mm, selon la norme VESA MIS-D 100 C.
Ainsi, le marTouch® peut être placé sur toutes les fixations de moniteur normalisées en conséquence et au
mur.

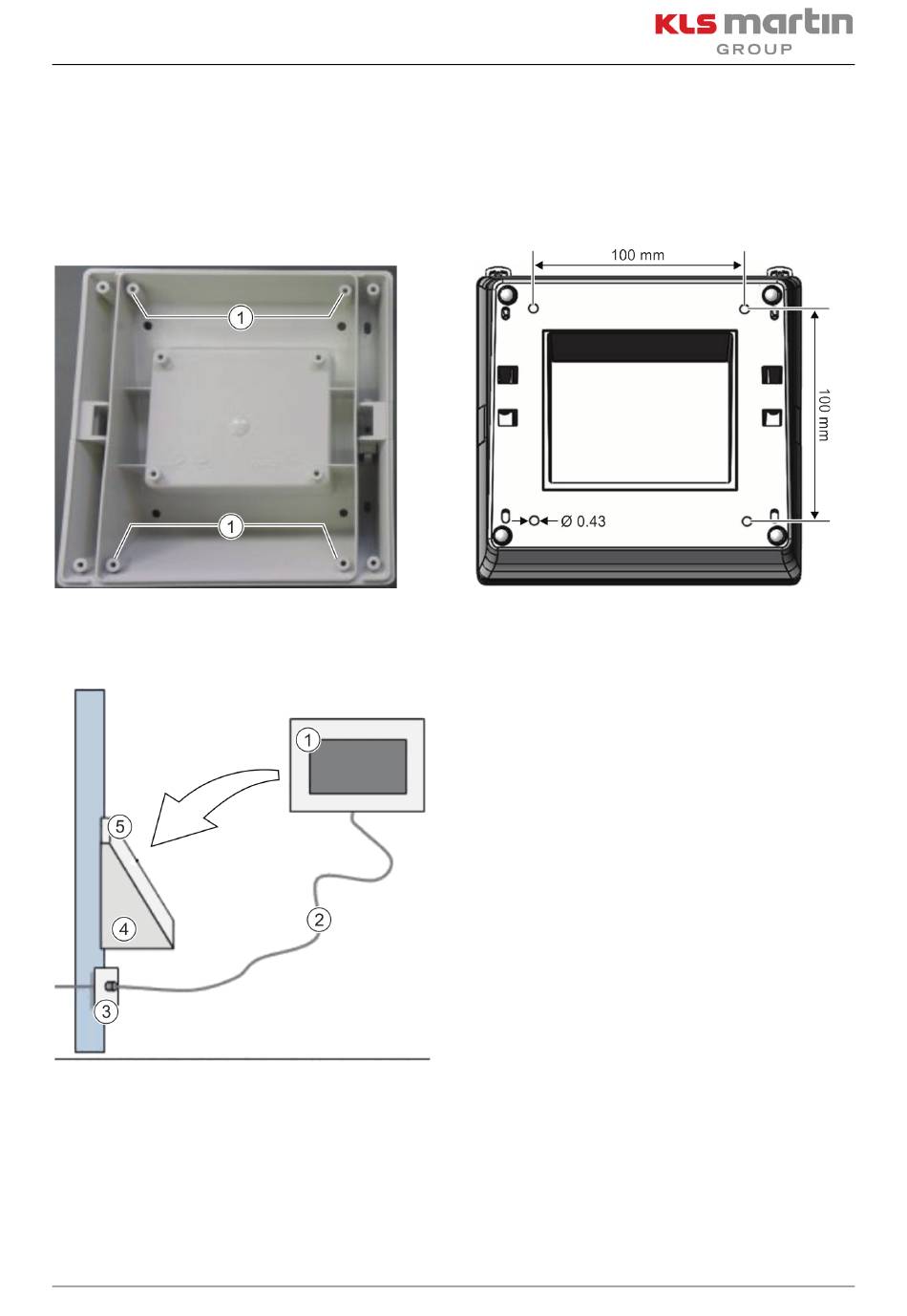

Fig. 13-5 :
Socle de table marTouch®, ouvert,
avec alésages VESA (1)
Revision 07
Fig. 13-6 :
Socle de table marTouch®
avec alésages VESA
• Dévisser la partie supérieure (5) du socle de
table modifié.
• Visser la partie inférieure (4) du socle de
table modifié par les trous VESA sur la
fixation du moniteur ou le mur.
• Remettre la partie supérieure en place et
visser à bloc.
• Fixez le marTouch® (1) sur le socle de la table,
voir "Encliquetage du marTouch® sur le socle
de table".
• Brancher le marTouch® à la prise murale (3) à
l'aide du câble pousser-tirer (push-pull) (2).
