Alle Anschlussleitungen müssen absolut dicht sein, da undichte Leitungen die
Leistung der Pumpe beeinträchtigen und erhebliche Schäden herbeiführen können. Verwen-

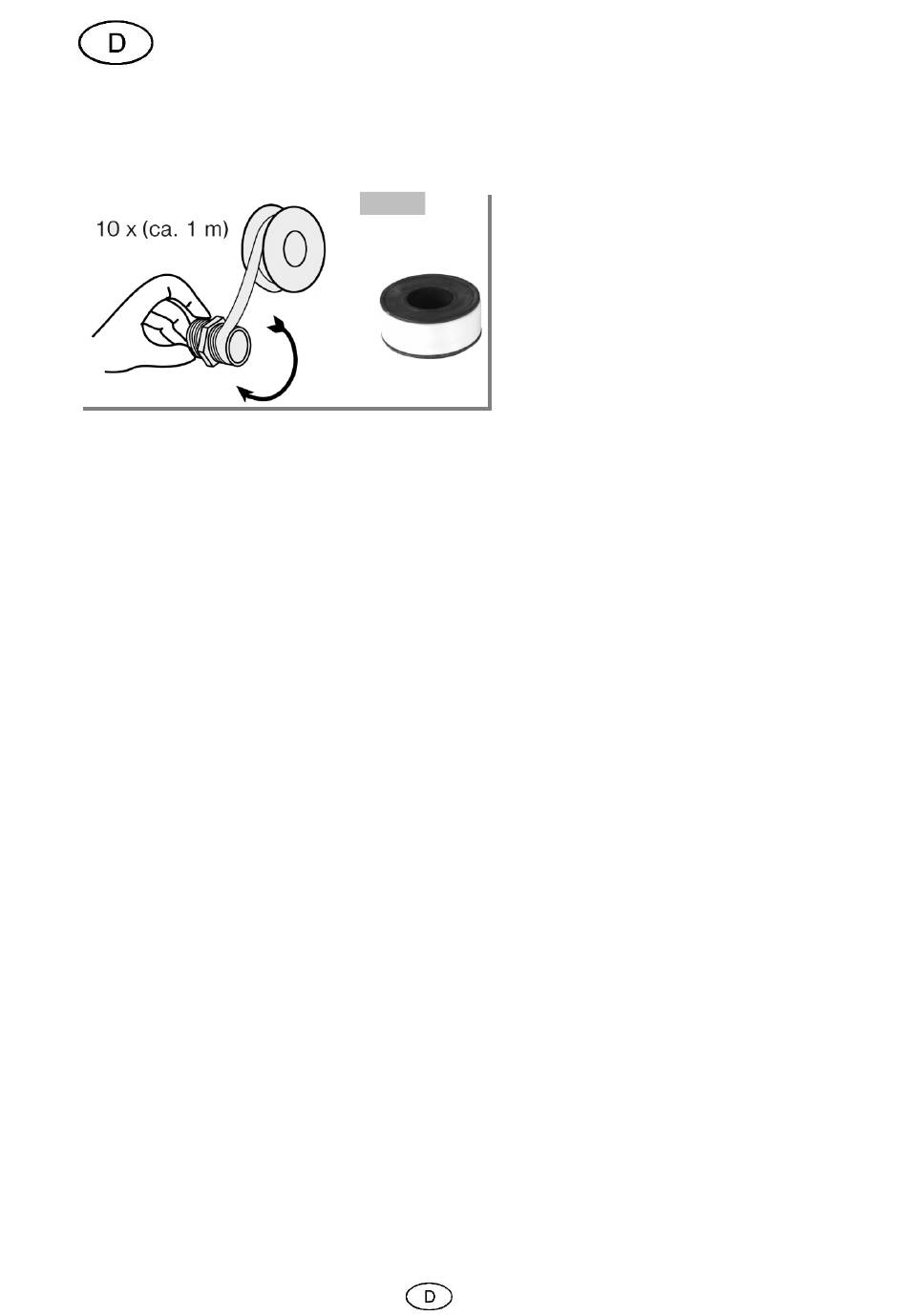

den Sie gegebenenfalls geeignetes Dichtungsmaterial (Abb.1), damit die Montage luftdicht
erfolgt.
ser Gebrauchsanweisung befinden. Die Zahlen und anderen Angaben, die in den nachfol-
genden Ausführungen in Klammern genannt sind, beziehen sich auf diese Abbildungen.
5.2. Installation der Druckleitung
Die Druckleitung befördert die Flüssigkeit, die gefördert werden soll, von der Pumpe zur Ent-
nahmestelle. Zur Vermeidung von Strömungsverlusten empfiehlt sich die Verwendung einer
Druckleitung, die mindestens den gleichen Durchmesser hat wie der Druckanschluss (1) der
Pumpe.
Als Druckleitung ist ein für diesen Verwendungszweck geeigneter flexibler Schlauch zu ver-
wenden - beispielsweise ein speziell konzipierter Entwässerungsschlauch.
Zur Erleichterung der Installation ist im Lieferumfang ein zweiteiliger Mehr-dimensions-
Anschlussbogen (10) mit folgenden Anschlussmöglichkeiten enthalten: Außengewindean-
schluss von 47,8 mm (1 ½"), 41,91 mm (1 ¼") und 33,25 mm (1"), Schlauchanschluss von
40 mm und 32 mm.
Bei der Anpassung an die Druckleitung sind die nicht benötigten engeren Teile des Mehrdi-
mensionsanschlussstücks an den entsprechenden vorgesehenen Schnittpunkten (a, b) ab-
zutrennen. Für die Entfernung nicht benötigter Teile empfiehlt sich die Verwendung einer
Haushaltssäge. Beim Anschluss an das 47,8 mm (1 ½") Außengewinde wird nur der Bogen
ohne Reduzierstück verwendet.
Führen Sie diese gegebenenfalls notwendige Anpassung durch, bevor Sie das Mehrdimen-
sions-Anschlussstück am Druckanschluss der Pumpe anbringen.
5.3. Festinstallation
Im Falle einer Festinstallation erweisen sich starre Rohre als ideale Druckleitung. Bei dieser
Art der Installation sollten Sie die Druckleitung gleich nach dem Pumpenausgang mit einem
Rückschlagventil ausstatten, damit nach dem Ausschalten der Pumpe keine Flüssigkeit zu-
rück fließt. Zur Erleichterung von Wartungsarbeiten empfiehlt sich außerdem die Installation
eines Absperrventils hinter Pumpe und Rückschlagventil. Dies hat den Vorteil, dass bei einer
Demontage der Pumpe durch Schließen des Absperrventils die Druckleitung nicht leer läuft.
Die Abmessungen der Pumpe können Sie aus Abb. 2 ersehen.
4
Vermeiden Sie beim Anziehen von Ver-
Abb. 1 schraubungen übermäßige Kraft, die zu
Beschädigungen führen kann.
Achten Sie beim Verlegen der An-
schlussleitungen darauf, dass kein Ge-
wicht sowie keine Schwingungen oder
Spannungen auf die Pumpe einwirken.
Außerdem dürfen die Anschlussleitun-
gen keine Knicke oder ein Gegengefälle
aufweisen.
Beachten Sie bitte auch die Abbildun-
gen, die sich als Anhang am Ende die-
