6
Signaux mathématiques

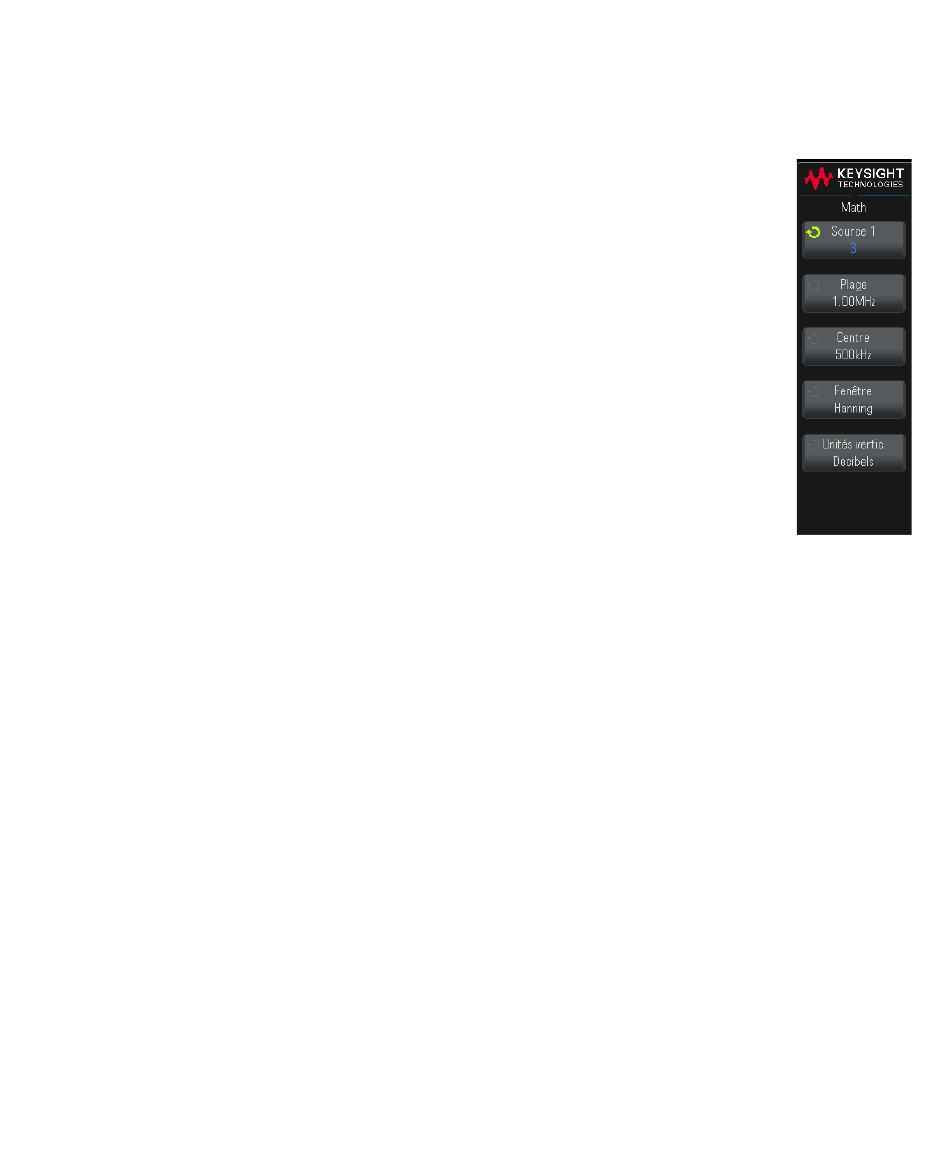

2 Appuyez sur la touche de fonction Autre pour afficher les paramètres FFT.
80
• Source 1 : sélectionne la source de la fonction FFT. (voir
"Exécution d'une fonction mathématique sur une
opération arithmétique"
informations sur l'utilisation de g(t) comme source).
• Plage : définit la largeur totale du spectre FFT que vous
observez à l'écran (de gauche à droite). Divisez cette
bande d'analyse par 10 pour calculer le nombre de Hertz
par division. Il est possible de régler la bande d'analyse
au-delà de la fréquence maximale disponible, auquel cas
le spectre ne sera pas totalement affiché à l'écran.
Appuyez sur la touche de fonction Plage, puis tournez le
bouton Entrée pour régler la bande d'analyse désirée
affichable à l'écran.
• Centre : définit la fréquence du spectre FFT représentée
par le trait central de la ligne de grille de l'écran. Il est
possible de régler cette fréquence centrale sur des valeurs
inférieures à la moitié de la bande d'analyse ou
supérieures à la fréquence maximale disponible, auquel cas le spectre
affiché n'occupera pas tout l'écran. Appuyez sur la touche de fonction
Centre, puis tournez le bouton Entrée pour régler la fréquence centrale de
l'écran.
• Fenêtre : sélectionne une fenêtre à appliquer à votre signal d'entrée FFT :
• Hanning : fenêtre permettant de réaliser des mesures de fréquence
précises ou de détecter deux fréquences proches l'une de l'autre.
• Som plat : fenêtre permettant de réaliser des mesures d'amplitude
précises de pics de fréquence.
• Rectangulaire : concilie précision d'amplitude et résolution de fréquence,
mais est à proscrire en présence d'effets de fuite. À utiliser sur des
signaux à fenêtrage automatique, comme du bruit pseudo-aléatoire, des
impulsions, des salves de sinusoïdes et des sinusoïdes amorties.
• Blackman Harris : cette fenêtre diminue la résolution de temps par rapport
à une fenêtre rectangulaire, mais améliore la capacité à détecter les
petites impulsions dues à de petits lobes secondaires.
• Unités verticales : Pour FFT (Magnitude), vous pouvez sélectionner Décibels
ou V eff. Pour FFT (Phase), vous pouvez sélectionner Degrés ou Radians.
Oscilloscopes Keysight InfiniiVision série 1200 X et EDUX1052A/G Guide d'utilisation
à la page 75 pour obtenir des
