Déclenchement et décodage série SPI
8 Sur les oscilloscopes à 2 voies de la série DSOX1200 (qui prennent en charge le
334

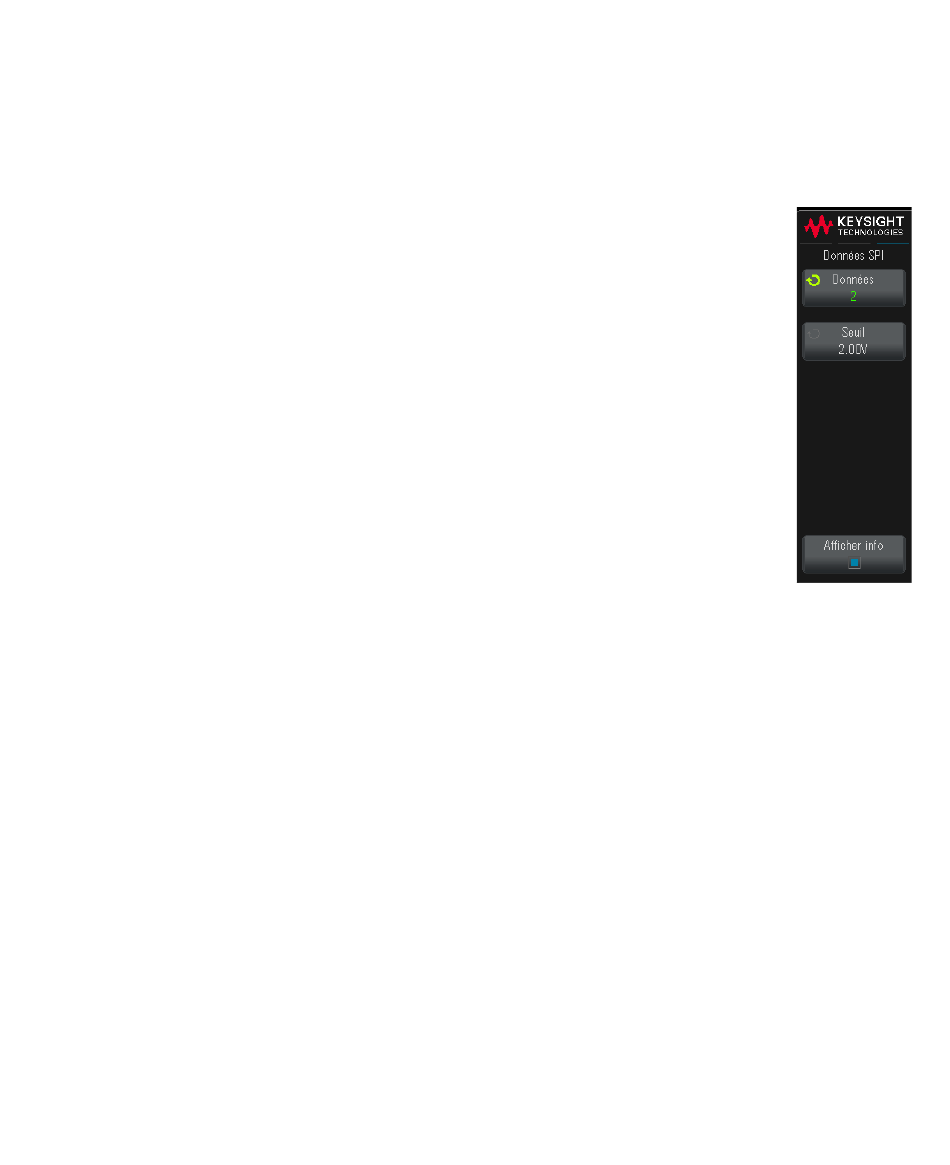

SPI 3 fils), appuyez sur la touche de fonction Données pour ouvrir le menu
Données SPI.
Dans le menu Données SPI :
a Appuyez sur la touche de fonction Données, puis tournez le
bouton Entrée pour sélectionner la voie connectée à une
ligne de données série SPI (si la voie sélectionnée est
désactivée, activez-la).
Le libellé Données de la voie source est défini
automatiquement.
b Appuyez sur la touche de fonction Seuil, puis tournez le
bouton Entrée pour sélectionner le niveau de tension de
seuil du signal de données.
Le niveau de tension de seuil est utilisé pour le décodage ;
il devient le niveau de déclenchement lorsque le type de
déclenchement est défini sur l'emplacement de décodage
série sélectionné.
Oscilloscopes Keysight InfiniiVision série 1200 X et EDUX1052A/G Guide d'utilisation
