• Lorsqu'une valeur de mot de données est sélectionnée pour le verrouillage de
• Le texte décodé est tronqué à la fin de la trame associée si l'espace entre les
• Des barres verticales roses indiquent que vous devez élargir l'échelle
• Si le paramètre d'échelle horizontale ne permet pas d'afficher toutes les
• Un bus inconnu (non identifié) apparaît en rouge.
• Une erreur de parité provoque l'affichage, en rouge, du mot de données

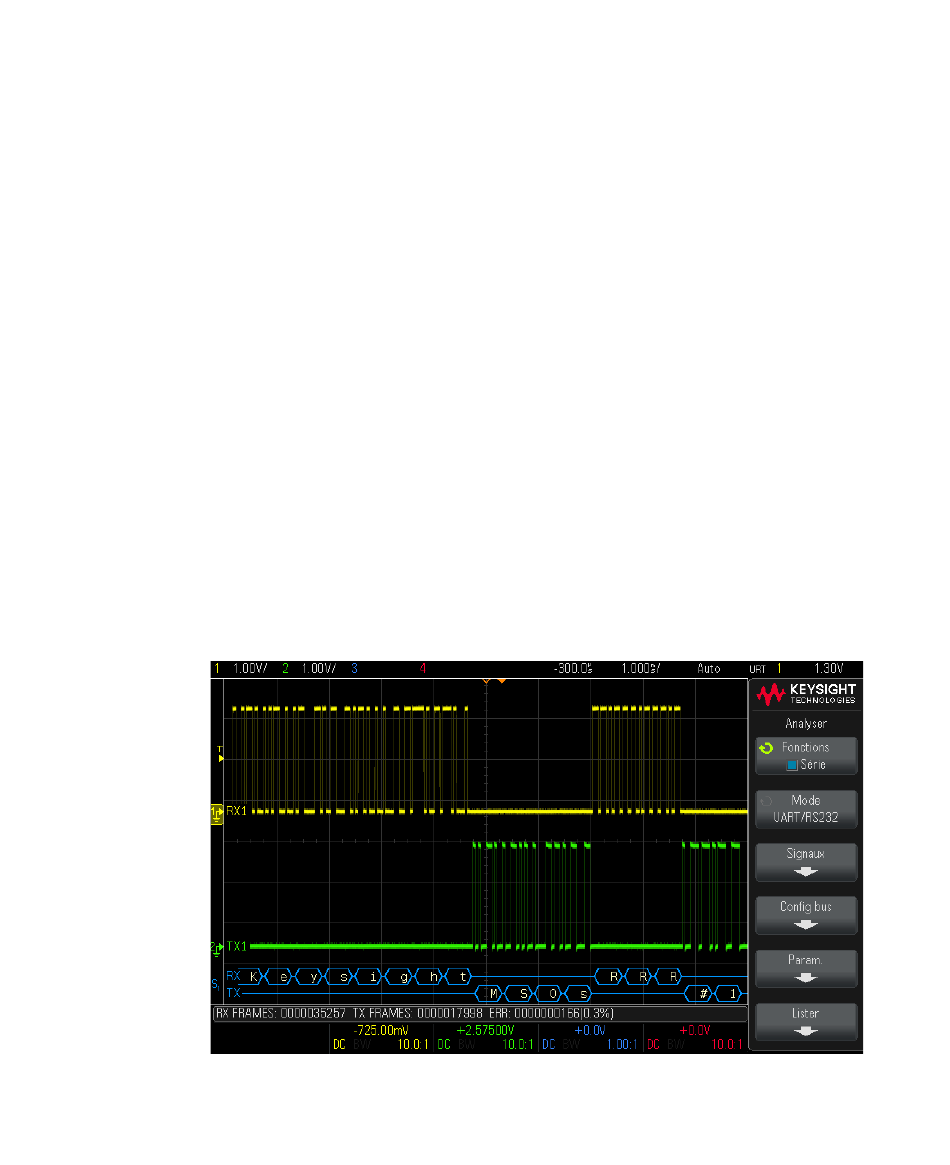

Totalisateur UART/RS232
Le totalisateur UART/RS232 se compose de compteurs qui fournissent une
mesure directe de la qualité et de l'efficacité du bus. Il s'affiche à l'écran lorsque le
décodage UART/RS232 est actif dans le menu Analyser.
Oscilloscopes Keysight InfiniiVision série 1200 X et EDUX1052A/G Guide d'utilisation
trame, elle est affichée en bleu clair. Lors de l'utilisation de mots de données
9 bits, le 9ème bit est également affiché dans cette couleur.
limites de trame est insuffisant.
horizontale (et lancer une nouvelle exécution) pour visualiser le décodage.
données décodées disponibles, des points rouges apparaissent dans le bus
décodé pour marquer l'emplacement des données cachées. Développez
l'échelle horizontale pour permettre l'affichage des données.
associé, ce qui inclut les bits de données 5 à 8 et le 9ème bit facultatif.
Déclenchement et décodage série UART/RS232
