9 Appuyez sur la touche de fonction Config bus pour accéder au menu Config bus
Dans l'écran de décodage série, le bit le plus significatif est toujours affiché à gauche, quel
REMARQUE
que soit le réglage de l'option Ordre bits.
Déclenchement UART/RS232
Pour configurer l'oscilloscope de manière à capturer des signaux UART/RS232,
reportez-vous à la section
page 345.
Oscilloscopes Keysight InfiniiVision série 1200 X et EDUX1052A/G Guide d'utilisation
UART.

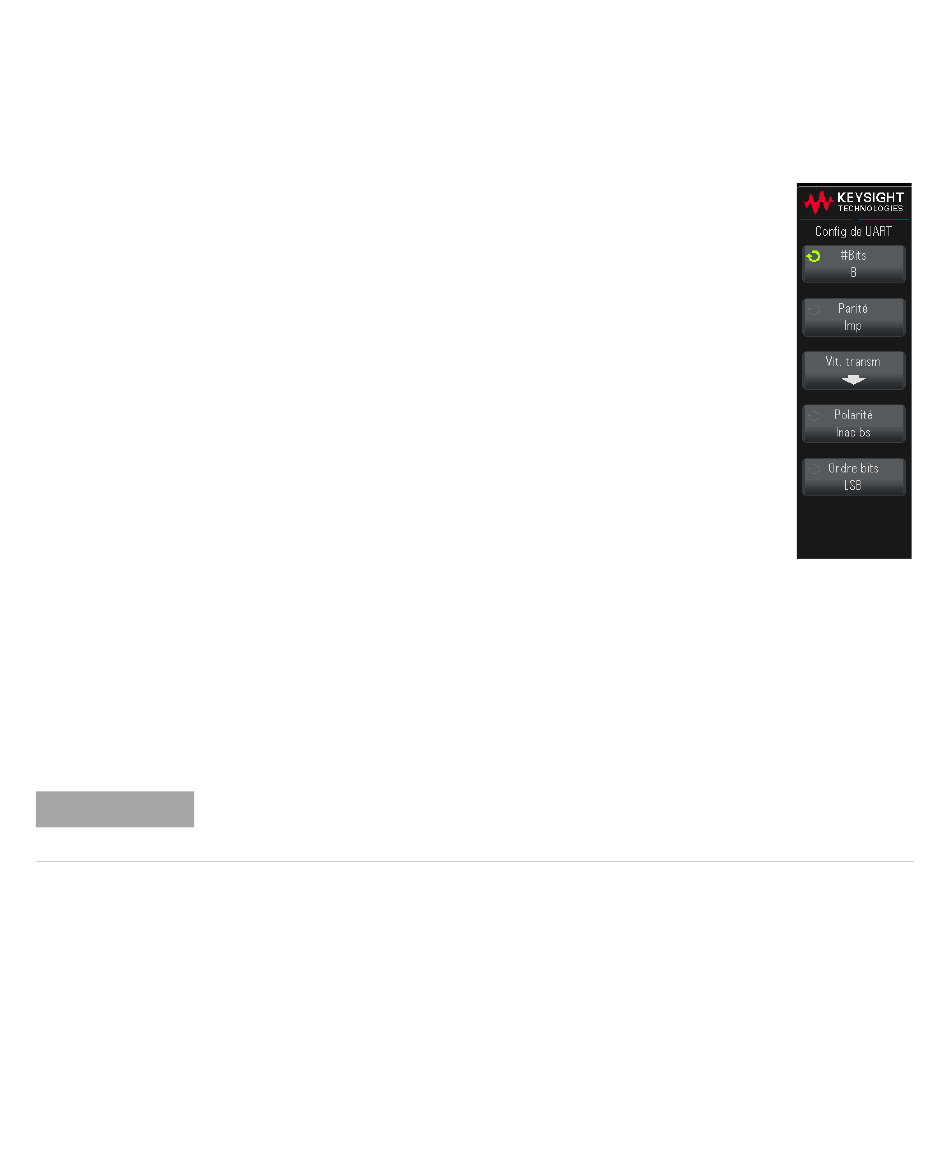

Configurez les paramètres suivants.
a Nbre bits : permet de définir le nombre de bits dans les
mots UART/RS232 en fonction du dispositif testé (réglable
entre 5 et 9 bits).
b Parité : sélectionnez impair, pair ou aucun en fonction du
dispositif testé.
c Baud : appuyez sur la touche de fonction Vit. transm, puis
sur la touche de fonction Baud et sélectionnez une vitesse
de transmission en fonction du signal de votre dispositif
testé. Si la vitesse de transmission souhaitée ne figure pas
dans la liste, sélectionnez Définie par l'utilisateur sur la
touche de fonction Baud, puis sélectionnez la vitesse de
transmission à l'aide de la touche de fonction Débit de
l'utilisateur.
Vous pouvez régler la vitesse de transmission UART entre
1,2 kb/s et 10,0000 Mb/s par incréments de 100 b/s.
d Polarité : sélectionnez Inac bs ou Inac ht selon l'état du dispositif testé en
période d'inactivité. Pour RS232, sélectionnez Inac bs.
e Ordre bits : indiquez si le bit le plus significatif (MSB) ou le moins significatif
(LSB) sera présenté après le bit de début du signal du dispositif testé. Pour
RS232, sélectionnez LSB.
Déclenchement et décodage série UART/RS232
"Configuration des signaux UART/RS232"
29
