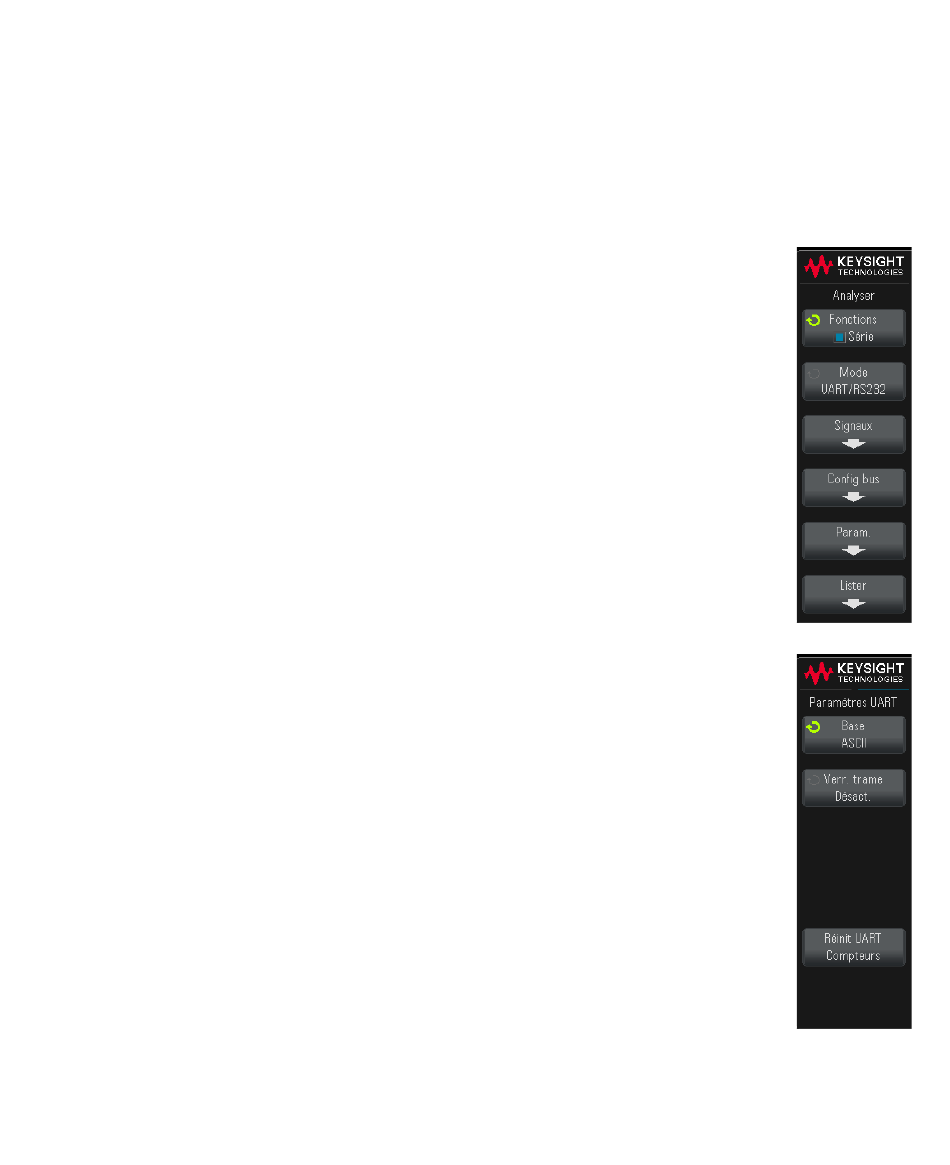

2 Appuyez sur Fonctions, puis sélectionnez Bus série.
3 Appuyez à nouveau sur Fonctions (ou appuyez sur le bouton Entrée) pour activer
4 Appuyez sur la touche de fonction Mode, puis sélectionnez UART/RS232.
5 Appuyez sur Param.
6 Dans le menu Param. UART, appuyez sur la touche de
7 Facultatif : appuyez sur la touche de fonction Verr. trame, puis
8 Si l'oscilloscope est arrêté, appuyez sur la touche [Run/Stop]
Oscilloscopes Keysight InfiniiVision série 1200 X et EDUX1052A/G Guide d'utilisation
l'affichage du bus série.
fonction Base afin de sélectionner la base (hexadécimale,
binaire ou ASCII) utilisée pour l'affichage des mots décodés.
• Lors de l'affichage des mots au format ASCII, le format
ASCII 7 bits est utilisé. Les caractères ASCII valides sont
compris entre 0x00 et 0x7F. Pour afficher en ASCII vous
devez sélectionner au moins 7 bits dans Configuration
bus. Si le format ASCII est sélectionné et que les données
dépassent 0x7F, celles-ci sont affichées en hexadécimal.
• Lorsque l'option Nbre de bits est définie sur 9 dans le menu
Config bus UART, le 9ème bit (alerte) est affiché
directement à gauche de la valeur ASCII (qui est dérivée
des 8 bits inférieurs).
sélectionnez une valeur. Dans l'affichage du décodage, la
valeur choisie sera affichée en bleu clair. En revanche, si une
erreur de parité se produit, les données seront affichées en
rouge.
Exécuter/Arrêter pour acquérir et décoder les données.
Déclenchement et décodage série UART/RS232
