Définition d'un front dans une séquence logique
REMARQUE
Vous ne pouvez définir qu'un seul front montant ou descendant dans la séquence logique. Si
vous définissez un front, puis sélectionnez une voie différente dans la séquence et définissez
un autre front, la définition de front précédente est réglée sur une valeur « indifférente ».
Déclenchement sur les temps de montée/descente
Sur les oscilloscopes de la série DSOX1200, le déclenchement sur les temps de
montée/descente recherche une transition montante ou descendante d'un niveau
à un autre dans une plage de temps supérieure ou inférieure à une valeur donnée.
1 Appuyez sur la touche [Trigger] Déclench.
2 Dans le menu Déclench., appuyez sur la touche de fonction Type de
Oscilloscopes Keysight InfiniiVision série 1200 X et EDUX1052A/G Guide d'utilisation
•
X définit la séquence sur un niveau indifférent pour la voie sélectionnée.
Toute voie définie sur un niveau indifférent est ignorée et n'est pas utilisée en
tant que partie de la séquence. Cependant, si toutes les voies de la
séquence sont définies sur un niveau indifférent, l'oscilloscope ne se
déclenche pas.
•
La touche de fonction de front montant ( ) ou front descendant ( ) définit
de la séquence sur le front de la voie sélectionnée. Un seul front montant ou
descendant peut être défini dans la séquence. Lorsqu'un front est spécifié,
l'oscilloscope se déclenche sur ce front si la séquence définie pour les autres
voies est vraie.
Si aucun front n'est défini, l'oscilloscope se déclenche sur le dernier front
rendant la séquence logique vraie.

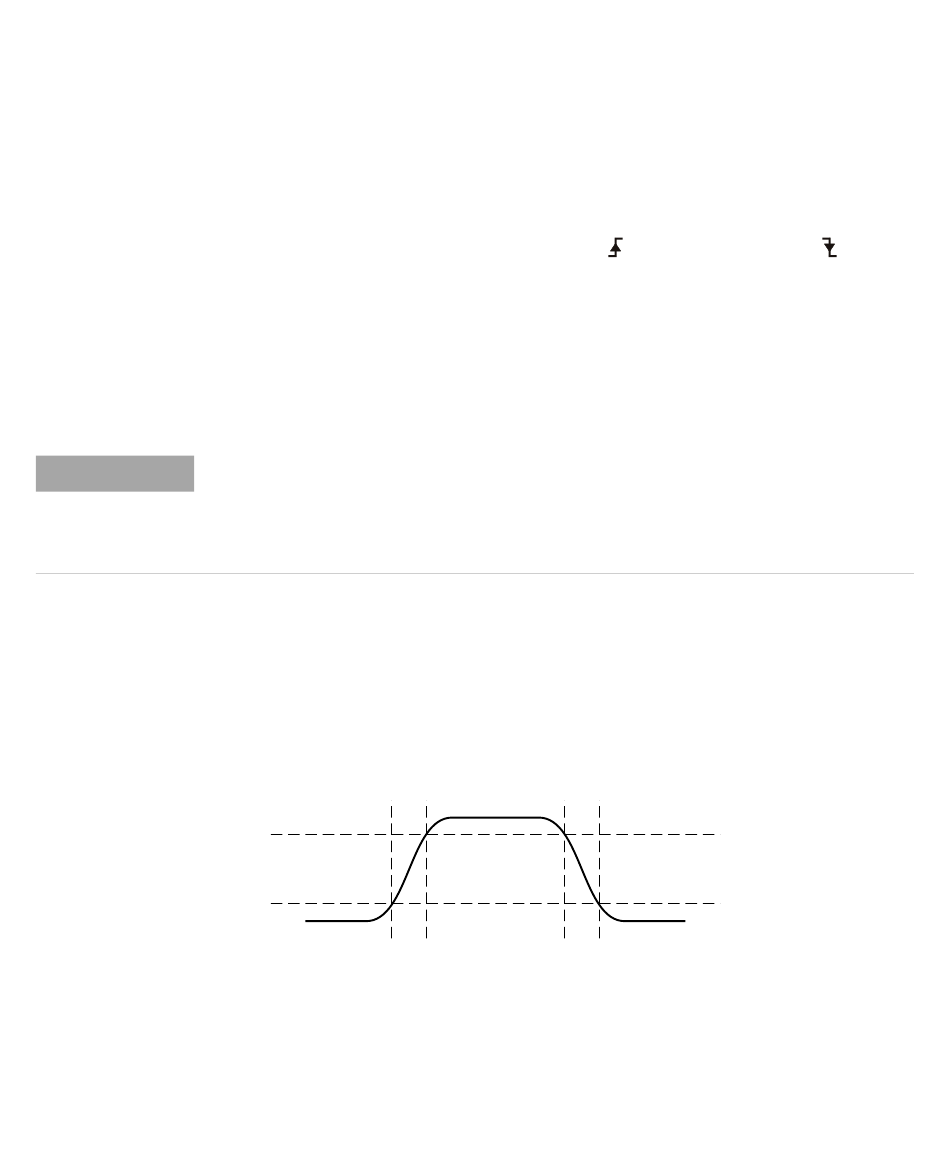

Niveau haut
Niveau bas
Temps du front montant
déclenchement.
Temps du front descendant
11
Déclenchements
115
