Keysight InfiniiVision 1200 X Série Guide D'utilisation page 346

29
Déclenchement et décodage série UART/RS232

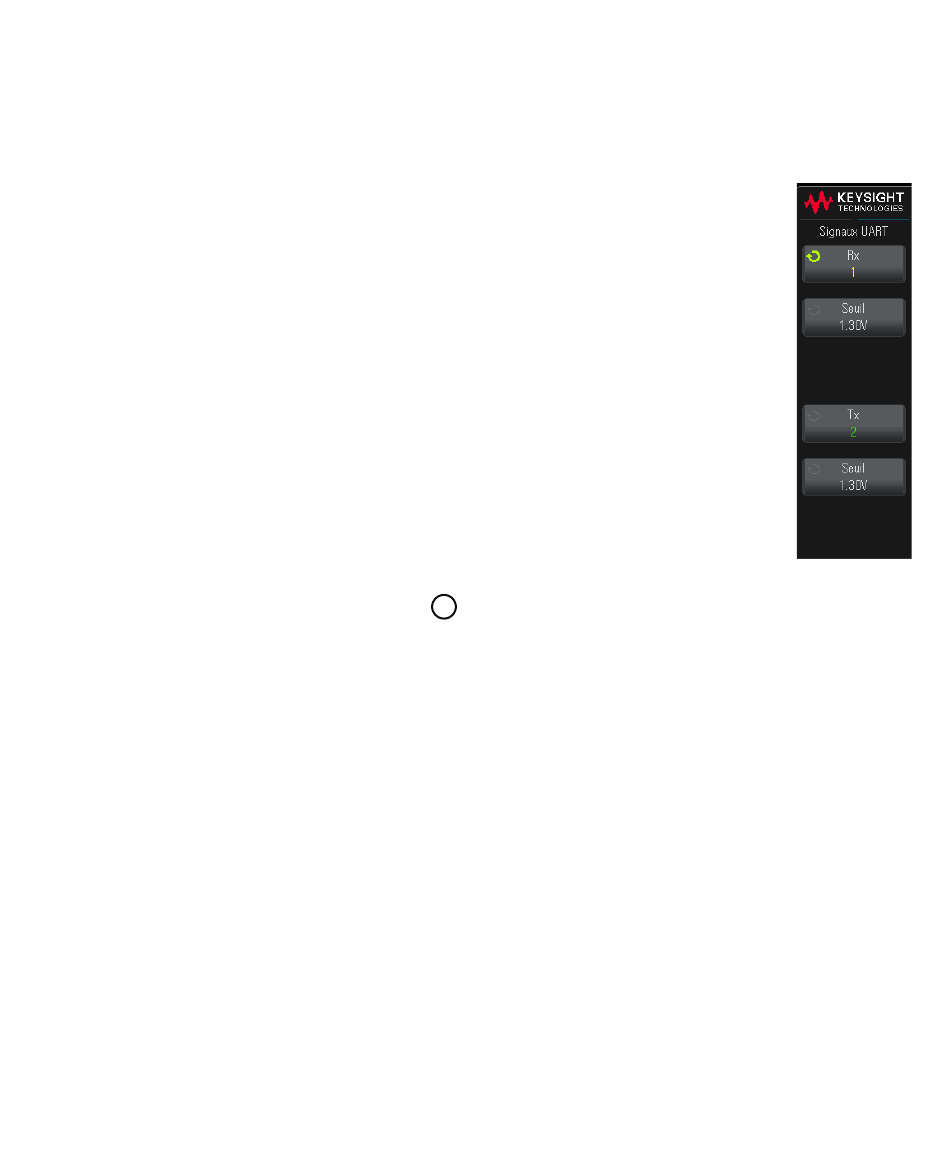

6 Appuyez sur la touche de fonction Signaux pour accéder au menu Signaux
7 Pour les signaux Rx et Tx :
8 Appuyez sur la touche
346
UART.
a Connectez une voie de l'oscilloscope au signal du
dispositif testé.
b Appuyez sur la touche de fonction Rx ou Tx, puis tournez le
bouton Entrée pour sélectionner la voie du signal.
c Appuyez sur la touche de fonction Seuil correspondante,
puis tournez le bouton Entrée pour sélectionner le niveau
de tension de seuil du signal.
Le niveau de tension de seuil est utilisé pour le décodage ;
il devient le niveau de déclenchement lorsque le type de
déclenchement est défini sur l'emplacement de décodage
série sélectionné.
Les libellés RX et TX des voies source sont définis
automatiquement.
Analyser.
Oscilloscopes Keysight InfiniiVision série 1200 X et EDUX1052A/G Guide d'utilisation
Retour pour revenir au menu
Back
