Déclenchement et décodage série SPI
7 Pour chaque bit de la chaîne Données MOSI/MISO :
Pour de plus amples informations sur le décodage SPI, reportez-vous à la section
"Décodage série SPI"
Décodage série SPI
Pour configurer l'oscilloscope afin qu'il capture des signaux SPI, reportez-vous à la
section
340

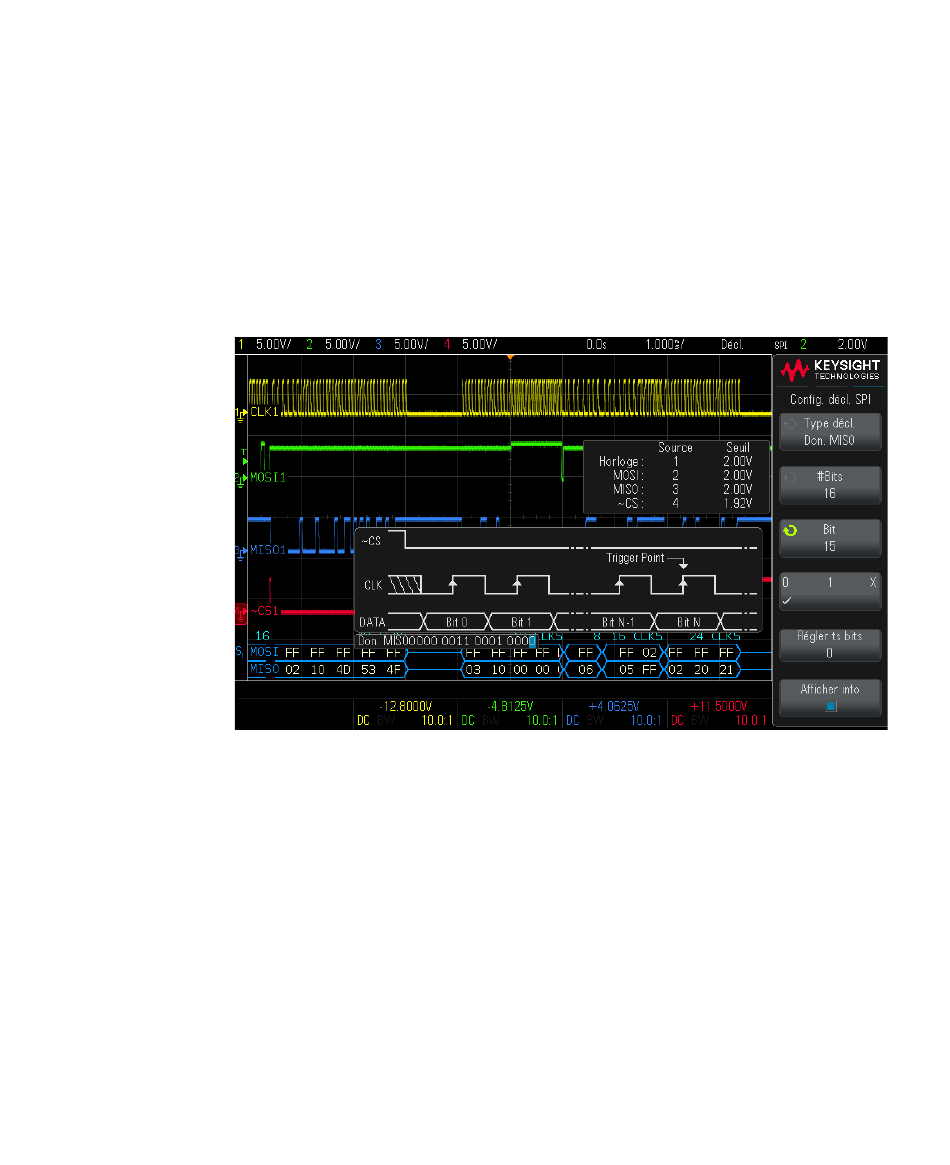

a Appuyez sur la touche de fonction Bit, puis tournez le bouton Entrée pour
sélectionner l'emplacement du bit.
Lorsque vous tournez le bouton Entrée, le bit est mis en surbrillance dans la
chaîne Données qui apparaît dans la zone du signal.
b Appuyez sur la touche de fonction 0 1 X pour définir le bit sélectionné dans la
touche de fonction Bit sur 0 (bas), 1 (haut) ou X (indifférent).
La touche de fonction Régler ts bits définit tous les bits de la chaîne de données
sur la valeur de la touche 0 1 X.
à la page 340.
"Configuration des signaux SPI"
