16
Test de masque

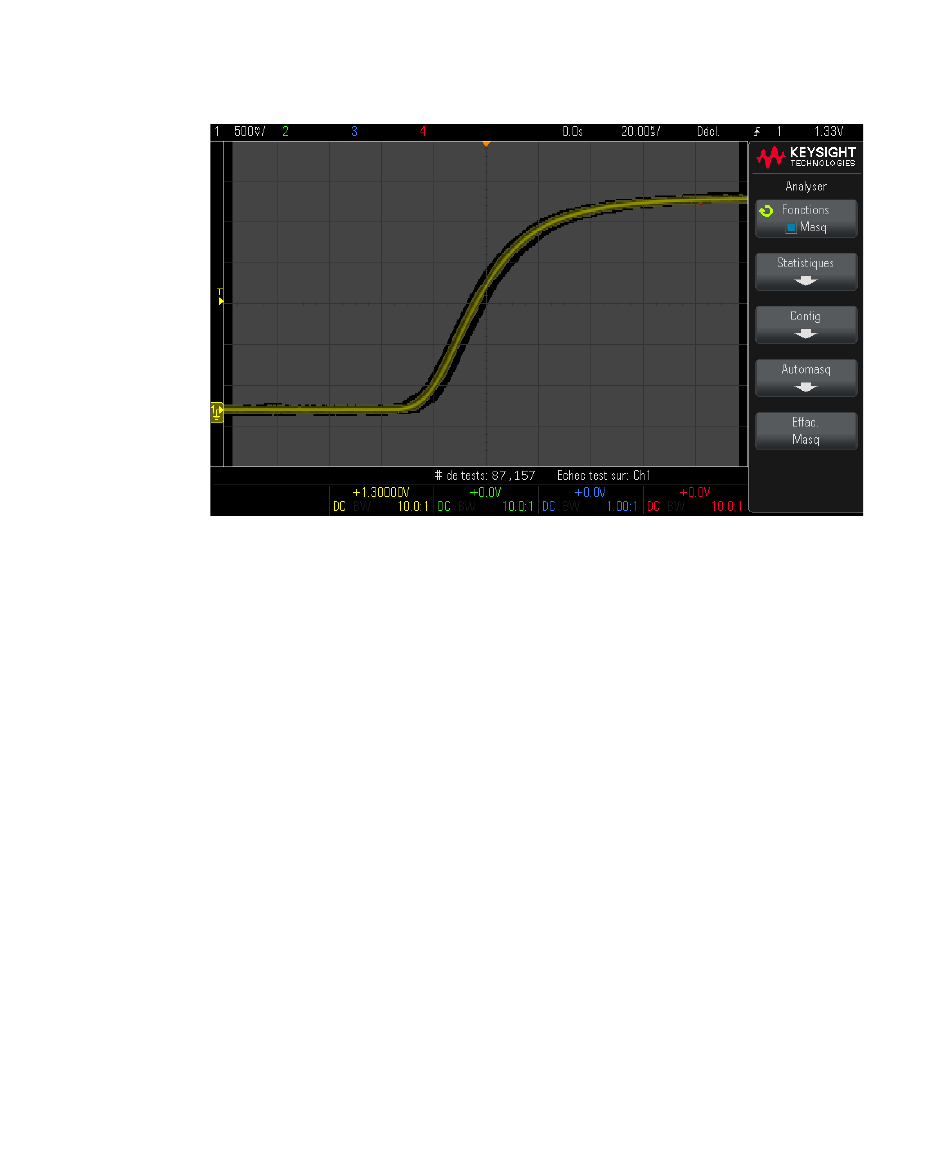

Régions de
violation du
masque
Regione 1
Regione 2
Il est possible de définir jusqu'à 8 régions pour un masque. Elles peuvent être
numérotées de 1 à 8. Elles peuvent apparaître dans n'importe quel ordre dans le
fichier .msk. La numérotation des régions doit s'établir de haut en bas, de la
gauche vers la droite.
Un fichier de masque automatique contient deux régions spéciales : la région
« collée » en haut de l'écran et celle « collée » en bas. La région supérieure est
indiquée par des valeurs y de « MAX » pour les premier et dernier points. La région
inférieure est indiquée par des valeurs y de « MIN » pour ces mêmes points.
La région supérieure doit être celle dont le numéro est le plus petit dans le fichier,
tandis que la région inférieure est celle ayant le numéro le plus grand.
La région numéro 1 est la région de masque supérieure. Les sommets de la
Région 1 décrivent des points le long d'une ligne ; laquelle correspond au bord
inférieur de la partie supérieure du masque.
De même, les sommets de la Région 2 décrivent la ligne formant le haut de la
partie inférieure du masque.
Les sommets d'un fichier de masque sont normalisés. Quatre paramètres
définissent le mode de normalisation des valeurs :
• X1
• ΔX
