Commandes horizontales

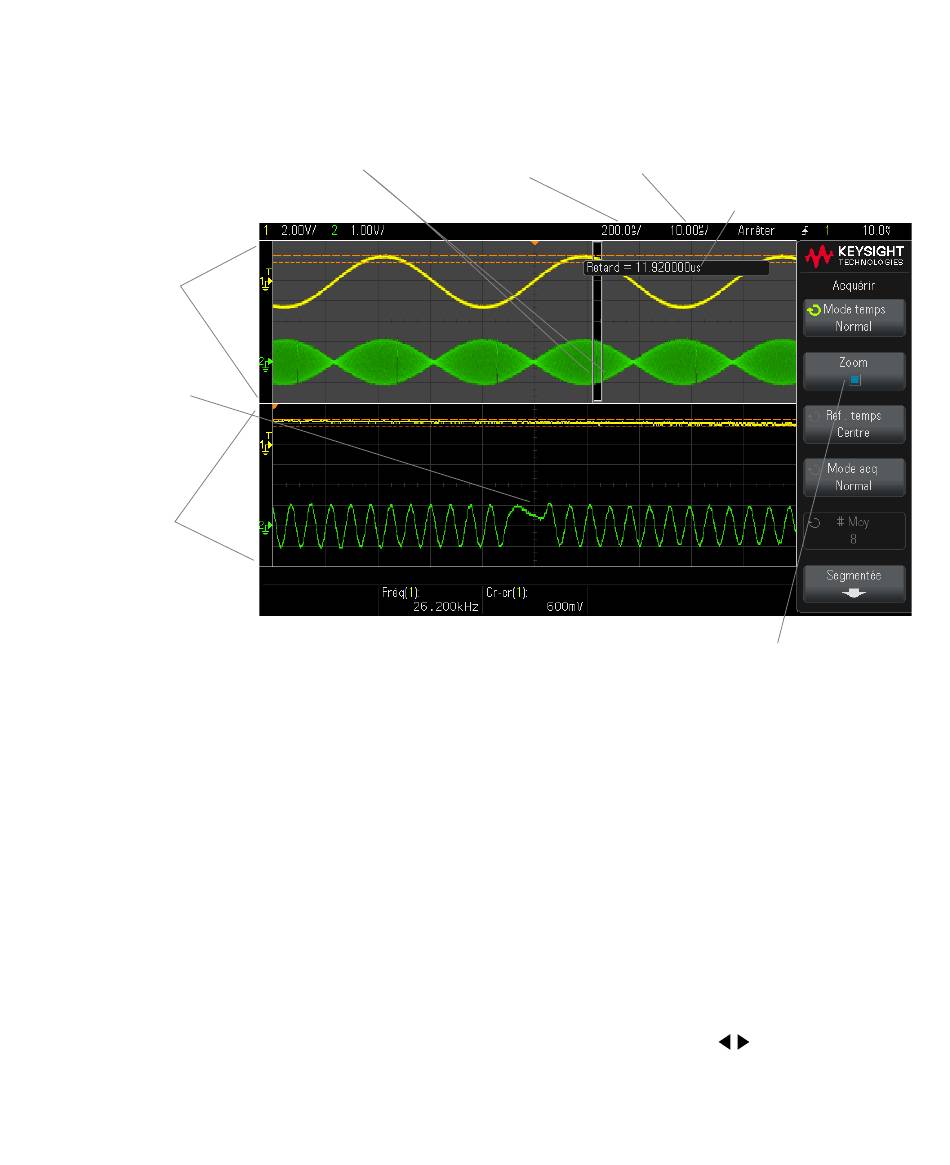

Fenêtre
normale
Anomalie
de signal
étendue
dans la fenêtre
Zoom
Fenêtre
Zoom
La zone de l'affichage normal qui est développée est encadrée et le reste de
l'affichage normal est masqué. Le cadre affiche la partie du balayage normal qui
est développé dans la moitié inférieure.
Pour modifier le réglage temps/div pour la fenêtre Zoom, tournez le bouton
d'échelle horizontale (vitesse de balayage). Lorsque vous tournez ce bouton, le
réglage temps/div de la fenêtre agrandie est mis en surbrillance dans la ligne
d'état située au-dessus de la zone d'affichage du signal. Le bouton d'échelle
horizontale (vitesse de balayage) contrôle la taille du cadre.
Le bouton de position horizontale (retard) définit la position gauche/droite de la
fenêtre agrandie. La valeur du retard (temps affiché par rapport au point de
déclenchement) est affichée momentanément dans la partie supérieure droite de
l'écran lorsque vous tournez le bouton de temps de retard (
52
Ces marqueurs indiquent
le début et la fin de la
fenêtre Zoom
Oscilloscopes Keysight InfiniiVision série 1200 X et EDUX1052A/G Guide d'utilisation
Temps/div Temps/div
pour la fenêtre pour la fenêtre
agrandie normale
Le temps de retard
s'affiche momentanément
lorsque vous tournez
le bouton de position
horizontale
Sélectionner la fonction
Zoom
.
