Keysight InfiniiVision 1200 X Série Guide D'utilisation page 314

26
Déclenchement et décodage série I2C
314
Start or Control
Restart byte
Condition

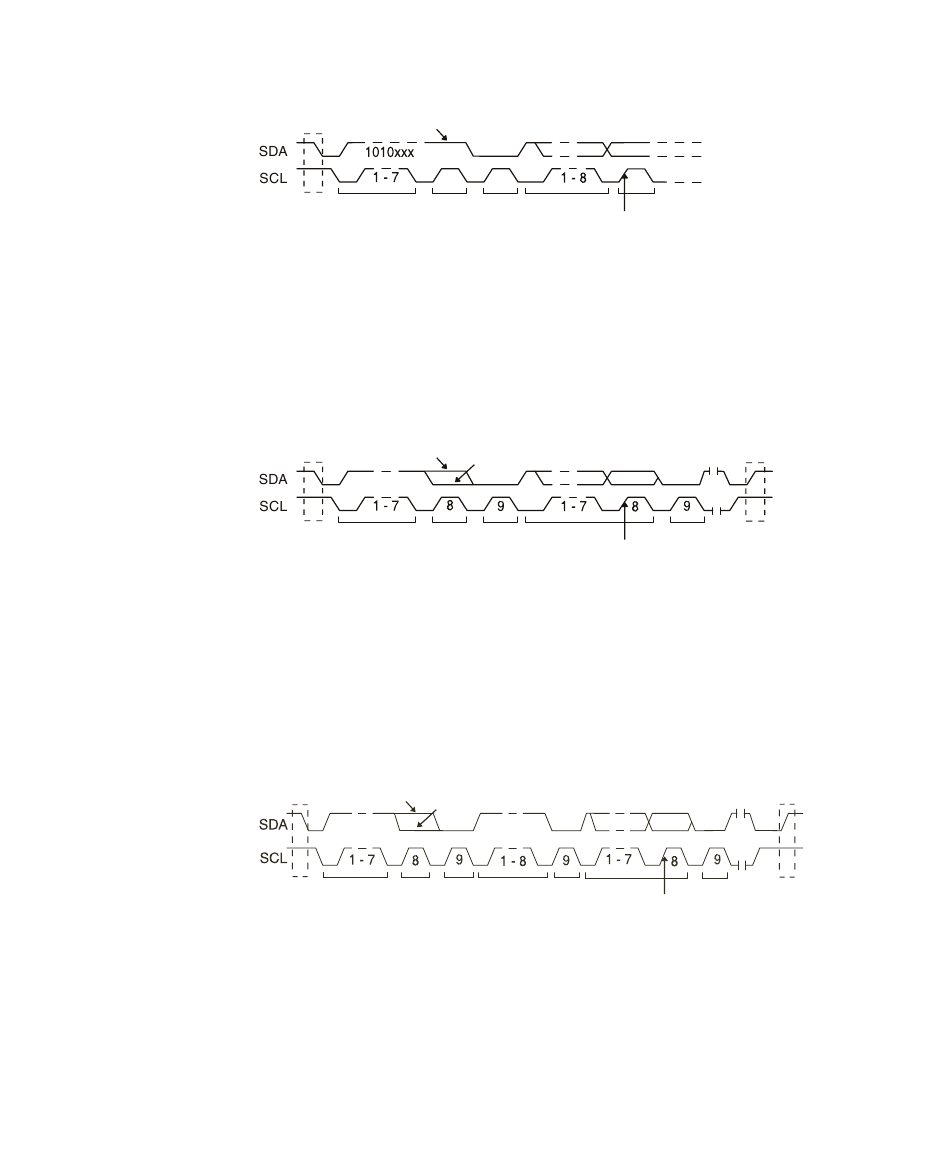

• Trame (Déb: Adres7: Lect: Acc: Donn) ou Trame (Déb: Adres7: Ecrit: Acc: Donn) :
l'oscilloscope se déclenche sur une trame de lecture ou d'écriture d'un mode
d'adressage 7 bits au 17ème front d'horloge, si tous les bits de la séquence
correspondent. Dans le cadre du déclenchement, un redémarrage est
considéré comme une condition initiale.
Address
Start or
Restart
Condition
• Trame (Déb: Adres7: Lect: Acc: Donn: Acc: Donn2) ou Trame (Déb: Adres7: Ecrit: Acc:
Donn: Acc: Donn2) : l'oscilloscope se déclenche sur une trame de lecture ou
d'écriture d'un mode d'adressage 7 bits au 26ème front d'horloge, si tous les
bits de la séquence correspondent. Dans le cadre du déclenchement, un
redémarrage est considéré comme une condition initiale.
Read
Address R/W Ack
Start
Condition
• Ecrit. 10 bits : l'oscilloscope se déclenche sur une trame d'écriture 10 bits au
26ème front d'horloge si tous les bits de la séquence correspondent. La
trame est au format suivant :
Trame (Déb: Octet d'adresse 1: Ecrit: Octet d'adresse 2: Acc: Données)
Oscilloscopes Keysight InfiniiVision série 1200 X et EDUX1052A/G Guide d'utilisation
Read
R/ Ack Data
Trigger point
Read
Write
Data
Ack
R/
Trigger point
17th clock edge
Write
Data
Ack
Ack
Ack Stop
Condition
Data 2
Ack
Stop
Condition
Trigger point
26th clock edge
