2.2. Fonctionnement applicatif

2.2.1 Transmission périodique sans historique

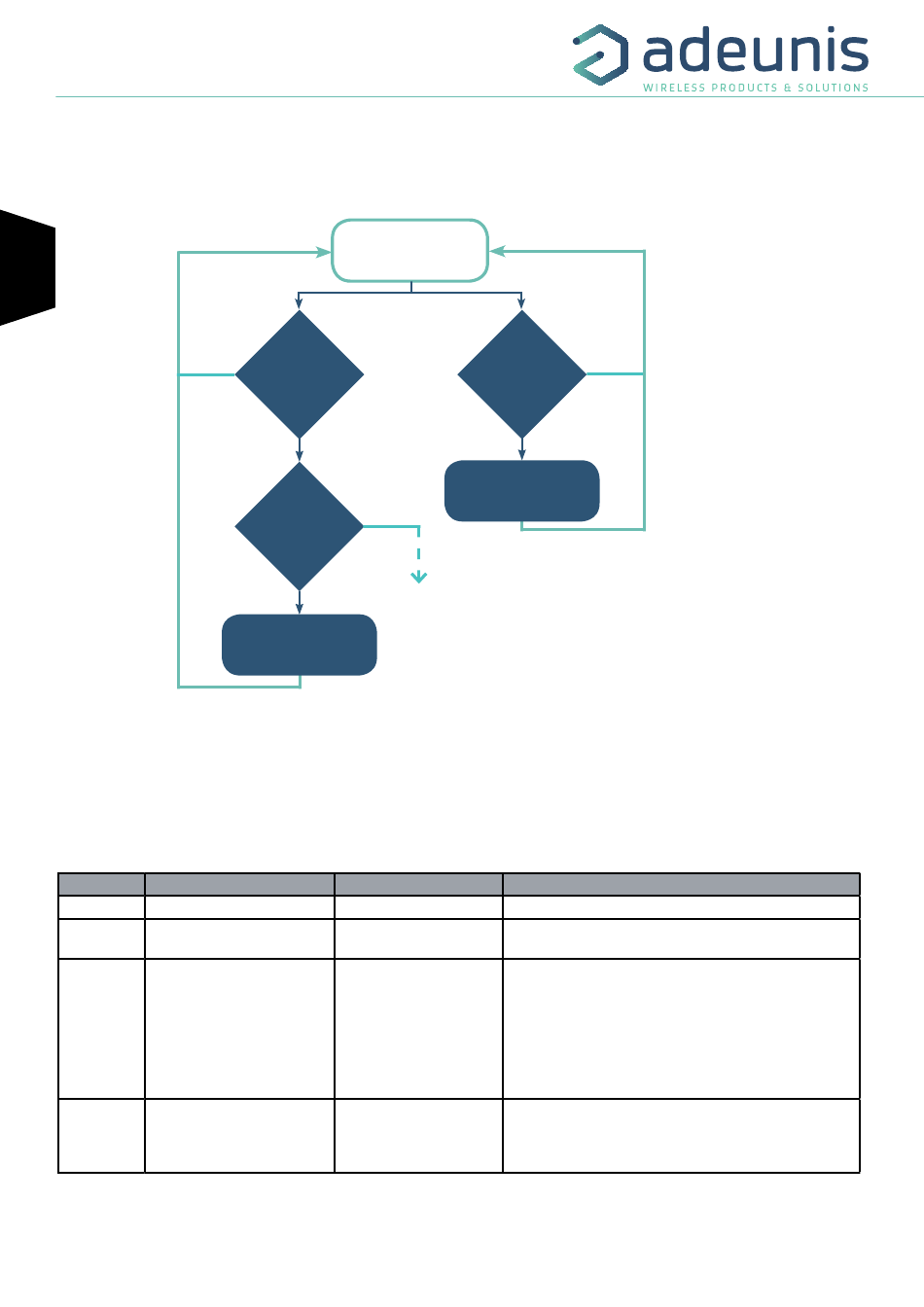

Le produit permet le comptage des entrées impulsionnelles et la transmission périodique des valeurs des comp-
teurs selon le schéma suivant :
FR
Non
Les paramètres associés à ce mode de fonctionnement sont :
• Fréquence de transmission (registre S301)
• Période d'historisation de la donnée (registre S321)
• Activation et configuration des entrées (registre S320)
• Période du timer d'anti-rebond (registres S322)
La liste complète des registres se trouve au paragraphe 3.4.
Exemple :
Registre Codage de la valeur
S301 Décimal
S321 Décimal
S320 Hexadécimal
S322 Hexadécimal
N.B pour une transmission sans historisation de la donnée S301 doit être égal à 1.
Produit en veille
Période
atteinte
?
Oui
Nombre
Non
sauvegarde
avant envoi
à 1?
Voir paragraphe sur trans-
Oui
mission périodique avec
historisation
Envoi trame 0x46
Valeur
1
43200
0x39
0x57
Impulsion
Non
détectée et
validée
?
Oui
Comptage
de l'impulsion
Résultat
Nombre de sauvegardes avant envoi
Période de sauvegarde des index (43200x2
secondes= 24h)
Voie A :
• Activée
• Compteur autre que gaz
• Entrée fraude activée
Voie B :
• Activée
• Compteur gaz
• Entrée fraude désactivée
Anti-rebond :
• Voie A = 500ms
• Voie B = 100ms
