qui se trouve à l'intérieur du circuit. Couper le
moteur et rechercher les fuites éventuelles.
CONTROLE DES CONDUITS
ET FLEXIBLES
HYDRAULIQUES
S'assurer tous les jours que les conduits et flexibles
hydrauliques ne présentent pas de fuites, de pliures,
d'usure, de supports de montage et raccords
desserrés, de dégâts dus aux intempéries et aux
produits chimiques. Effectuer toutes les réparations
nécessaires avant d'utiliser la machine.
AVERTISSEMENT
Ne pas approcher les mains ou le corps des fuites
ou gicleurs qui peuvent rejeter du liquide
hydraulique sous haute pression. Utiliser du papier
ou du carton pour détecter les fuites. Le liquide
hydraulique qui s'échappe sous pression peut
pénétrer sous la peau et causer de graves lésions.
En cas de pénétration du liquide, il doit être enlevé
chirurgicalement dans les quelques heures qui
suivent par un médecin connaissant bien ce genre
de blessure, sinon une gangrène peut se développer.
ORIFICES DE CONTROLE DU
SYSTEME HYDRAULIQUE
Les orifices de contrôle servent à contrôler la
pression des circuits hydrauliques. Demander l'aide
d'un Distributeur Toro.
REGLAGE DU POINT MORT
DE LA TRANSMISSION AUX
ROUES (Fig. 50)
La machine ne doit pas bouger quand la pédale de
déplacement est relâchée. Si elle bouge, un réglage
est nécessaire.
1. Garer la machine sur une surface horizontale,
couper le moteur et abaisser les unités de coupe
jusqu'au sol. Appuyer sur la pédale droite
seulement et serrer le frein de stationnement.
2. Soulever le côté gauche de la machine à l'aide
d'un cric, jusqu'à ce que la roue avant soit
décollée du sol. Placer des chandelles sous la
machine pour l'empêcher de retomber
accidentellement.
NOTE : sur les modèles à 4 roues motrices,
soulever aussi la roue gauche arrière ou déposer
l'arbre de transmission.
AVERTISSEMENT
Le moteur doit tourner pour effectuer le réglage
final de la came de réglage de déplacement. Pour
se protéger contre des blessures éventuelles,
éloigner mains, pieds, visage et autres parties du
corps du silencieux et autres parties chaudes du
moteur, ainsi que des autres pièces mobiles.
3. Desserrer le contre-écrou de la came de réglage
de traction, sous le côté droit de la machine.

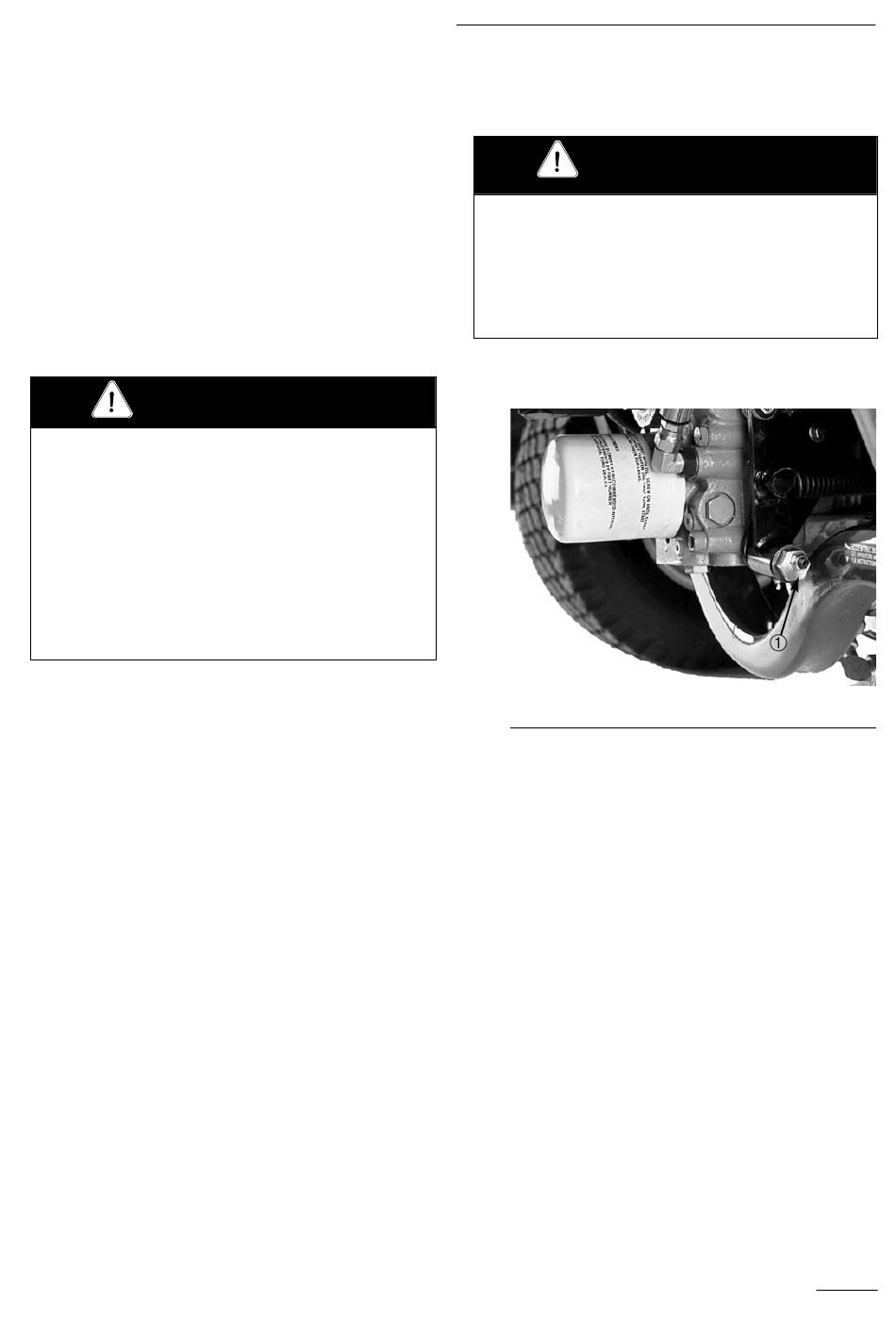

Figure 51
1. Came de réglage de traction
4. Mettre le moteur en marche et tourner la came
dans un sens ou dans l'autre jusqu'à ce que la
roue ne tourne plus.
5. Serrer le contre-écrou pour fixer le réglage.
6. Arrêter le moteur et desserrer le frein de
stationnement. Enlever les chandelles et
abaisser la machine sur le sol. Essayer la
machine pour vérifier qu'elle ne se déplace
plus.
REGLAGE DE LA VITESSE DE
RELEVAGE DES UNITES DE
COUPE (Fig. 51 et 52)
Le circuit de relevage des unités de coupe est équipé
de (3) vannes réglables dont la fonction est
d'empêcher les unités de coupe de se lever trop
rapidement et de heurter les butées de levage. Régler
les unités de coupe de la manière suivante :
Entretien
37
