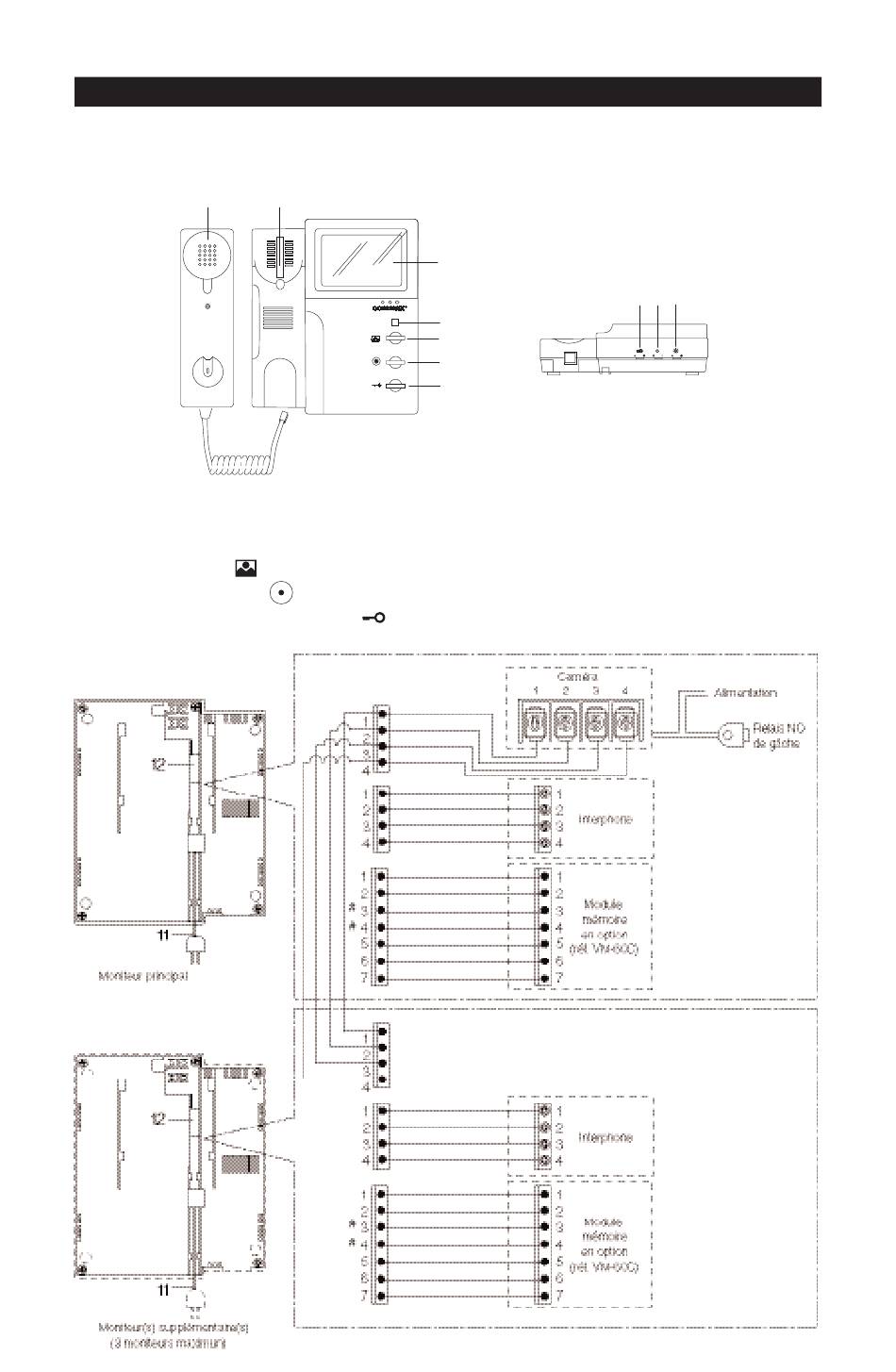

EMPLACEMENT DES CONNEXIONS ET FONCTION DES COMMANDES DU MONITEUR CDV-4HC

1
1 Combiné
2 Haut-parleur
3 Ecran couleurs LCD
4 Bouton d'appel
5 Bouton d'interphone
6 Bouton de porte (Ouvrir/Fermer)
2
3
VIDEO DOORPHONE
7
4
5
6
- 11 -
7 Diode électroluminescente
8 Commande de réglage de volume (VOL)
9 Marche/arrêt (ON/OFF) (Attente)
10 Commande de réglage de luminosité (BR)
11 Câble d'alimentation AC
12 Détail des connexions
8 9 10
