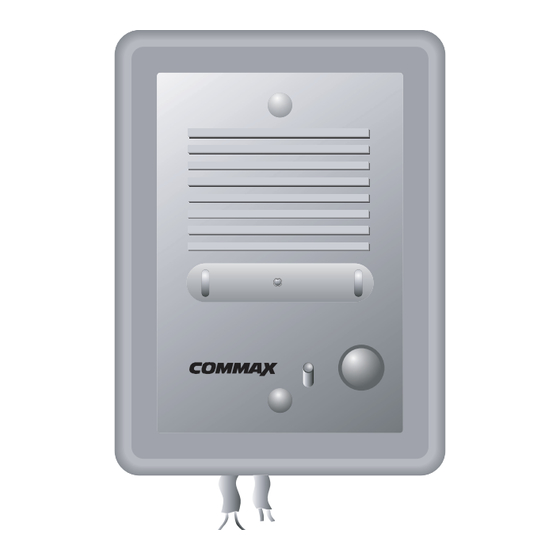

- Page 1 DRC-4B/CG 21/11/05 15:32 Page 1 Caméra anti-vandale 4 fils Modèle DRC-4BG (Noir et blanc) Modèle DRC-4CG (Couleurs) MODE D’EMPLOI ET ENTRETIEN Avant d’utiliser cet appareil, veuillez lire attentivement le présent manuel ; conservez-le pour vous y reporter ultérieurement. COMMAX Co.,Ltd.
-
Page 2: Table Des Matières
DRC-4B/CG 21/11/05 15:32 Page 2 TABLE DES MATIÈRES Introduction .................3 Emplacement et fonctions des commandes ........4 Schémas de câblage et installation ..........5 Gabarit de montage..............6 Spécificités techniques ..............7 Liste des composants ..............7 - 2 -... -
Page 3: Introduction
21/11/05 15:32 Page 3 INTRODUCTION • Nous vous remercions d’avoir choisi un produit de la gamme Commax. • Nous vous recommandons de lire attentivement cette notice et de suivre les instructions avant l’installation et l’utilisation. ATTENTION ATTENTION : Pour limiter le RISQUE DE CHOC risque d’incendie... -
Page 4: Emplacement Et Fonctions Des Commandes
DRC-4B/CG 21/11/05 15:32 Page 4 EMPLACEMENT ET FONCTIONS DES COMMANDES 1 Coffret anti-vandale 2 Trous de fixation 3 Haut-parleur 4 Objectif 5 Leds infrarouges (modèle n & b) Leds blanches (modèle couleurs) 6 Microphone 7 Bouton d’appel 8 Sortie des fils de connexion relais de gâche 9 Sortie des fils de connexion au moniteur - 4 -... -
Page 5: Schémas De Câblage Et Installation
DRC-4B/CG 21/11/05 15:32 Page 5 SCHÉMA DE CÂBLAGE ET INSTALLATION 1 Découpez le gabarit de montage ci-après pour vous permettre de matérialiser les emplacements des perçages à réaliser. 2 Branchez les câbles du moniteur en respectant la connexion ci-dessous #1=rouge - #2=bleu - #3=jaune - #4=noir. 3 Branchez la sortie de gâche (fig.2). -
Page 6: Gabarit De Montage
DRC-4B/CG 21/11/05 15:32 Page 6 GABARIT DE MONTAGE - 6 -... -
Page 7: Spécificités Techniques
DRC-4B/CG 21/11/05 15:32 Page 7 SPÉCIFICITÉS TECHNIQUES DRC-4BG / DRC-4CG Type de caméra CCD N&B 1/3" anti-vandale / CCD Coul. 1/4" anti-vandale Câblage 4 fils Moniteurs compatibles DPV-4PM2, DPV-4PE2 (N&B) / CDV-50, CDV-4HC (Coul.) Interphone audio compatible DP-4VR Montage Extra plate en applique Alimentation Alimentée par le moniteur maître... - Page 8 Seongnam-si, Gyeonggi-do, Korea 13100 Aix-en-Provence – France Int’l Business Dept : Tél. +33 4 42 96 58 73 Tel.; +82-31-7393-540~550 Fax +33 4 42 96 45 77 Fax.; +82-31-745-2133 info@technoem.fr www.technoem.fr Web site : www. commax. com P rinted In Korea...
