DRC-4B/CG
21/11/05
1 Découpez le gabarit de montage ci-après pour vous permettre
de matérialiser les emplacements des perçages à réaliser.
2 Branchez les câbles du moniteur en respectant la connexion
ci-dessous #1=rouge - #2=bleu - #3=jaune - #4=noir.
3 Branchez la sortie de gâche (fig.2). En cas de verrouillage à
rupture, connectez un boitier relais BTPG1 entre la gâche et
l'alimentation (fig.3).
4 Encastrez les fils dans l'encoche du boîtier.
5 Fixez le couvercle avec les vis et obturez avec les petits
bouchons joints pour sécuriser votre installation (fig.4).
CÂBLAGE DANS LE CAS DE VERROUILLAGE À ÉMISSION
Alimentation
-
+
Vérouillage
à émission
Pour relier un système d'automatismes, brancher directement
les 2 fils noirs du relais entre le start et le commun
CÂBLAGE DANS LE CAS DE VERROUILLAGE À RUPTURE
-
Relais
temporisé
Vérouillage
à rupture
15:32

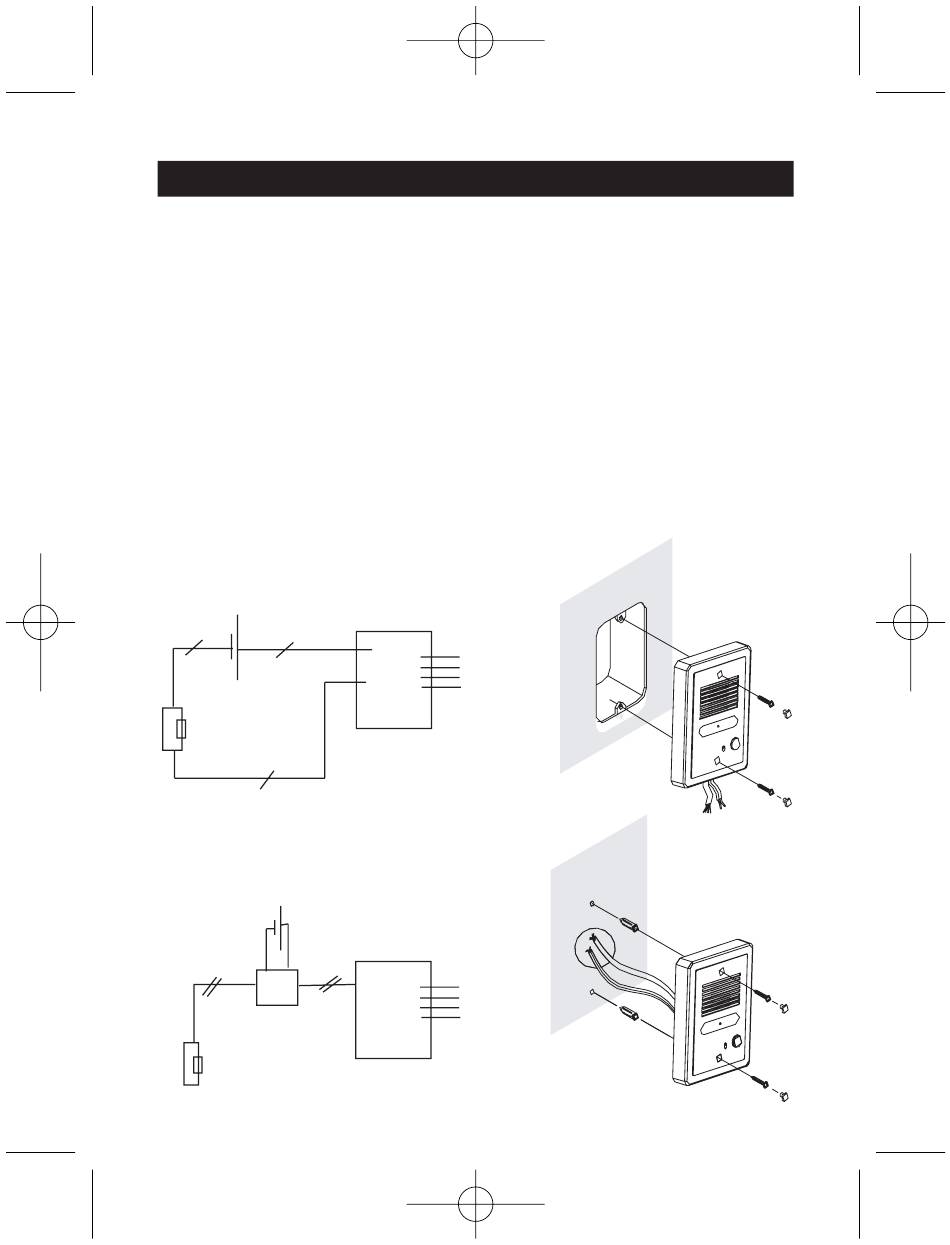

SCHÉMA DE CÂBLAGE ET INSTALLATION
4 fils
vers le
moniteur
Caméra
Fig.2
Alimentation
+
4 fils
vers le
moniteur
Caméra
Fig.3
- 5 -
Page 5
Fig.4
