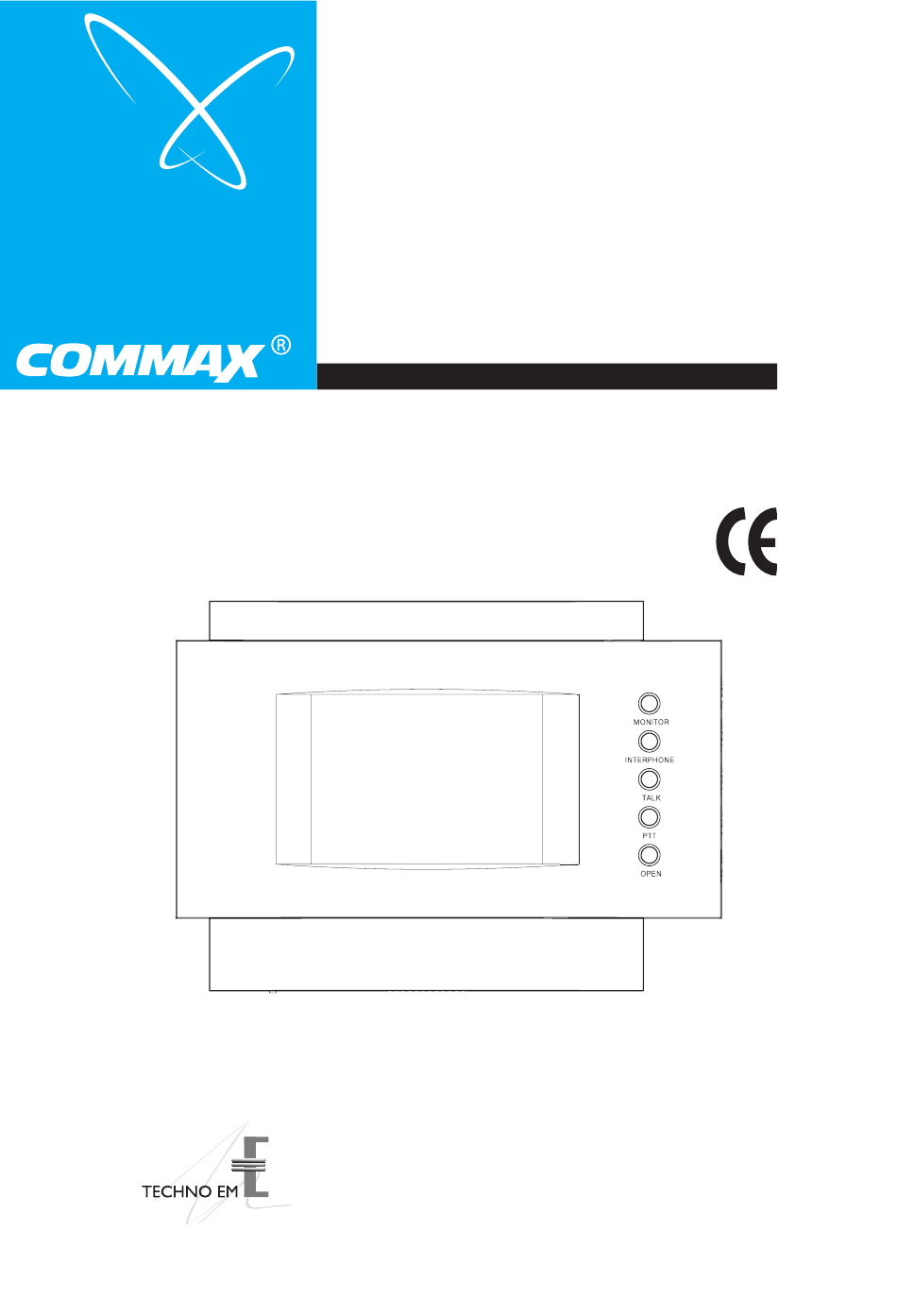

Portier Vidéo
couleur
Référence CDV-50A
GUIDE DE L'UTILISATEUR
Nous vous remercions d'avoir acheté un produit COMMAX
Avant d'utiliser cet appareil, veuillez lire attentivement le présent manuel
et suivez les instructions.
La société n'est pas responsable des accidents
pouvant être provoqués par une mauvaise utilisation.
Distribué en France par
COMMAX Co.,Ltd.

Publicité

Table des Matières
loading

Manuels Connexes pour Commax CDV-50A

Sommaire des Matières pour Commax CDV-50A

  • Page 1 Portier Vidéo couleur Référence CDV-50A GUIDE DE L’UTILISATEUR Nous vous remercions d’avoir acheté un produit COMMAX Avant d’utiliser cet appareil, veuillez lire attentivement le présent manuel et suivez les instructions. La société n’est pas responsable des accidents pouvant être provoqués par une mauvaise utilisation.

  • Page 2: Table Des Matières

    TABLE DES MATIÈRES Schémas .......................3 1. Vue de face 2. Vue arrière Utilisation .......................4 1. Appel visiteur 2. Intercommunication 3. Surveillance 4. Bouton de conversation prioritaire (PTT) Installation .......................5 1. Installation du moniteur 2. Hauteur standard du moniteur 3. Schéma de câblage Liste des composants ..................6 Spécificités techniques ..................7 - 2 -...

  • Page 3: Emplacement Et Fonctions Des Commandes

    EMPLACEMENT ET FONCTIONS DES COMMANDES 1. Vue de face 2. Vue arrière Témoin lumineux 10 Réglage de la luminosité Micro 11 Réglage du contraste Bouton de surveillance (« MONITOR ») 12 Réglage de la couleur Bouton d’interphone (« INTERPHONE ») 13 Interrupteur OFF/ON Bouton de conversation («...

  • Page 4: Utilisation

    UTILISATION 1. Appel visiteur • Lorsque un visiteur appuie sur le bouton d’appel de la caméra placée à l’entrée, le carillon du moniteur retentit et l’écran du moniteur s’éclaire, montrant ainsi l’image du visiteur. A ce moment, le témoin lumineux du moniteur clignote.

  • Page 5: Installation

    INSTALLATION 1. Installation du moniteur Vis T4 x 18 (0EA) Vis M3 x 6 (2EA) 2. Hauteur standard du moniteur 3. Schéma de cablâge CDV-50A INTERPHONE BLANC JAUNE BLEU ROUGE CAMERA 2 GÂCHE BLANC JAUNE BLEU ALIMENTATION ROUGE CAMERA 1 BLANC GÂCHE...

  • Page 6: Liste Des Composants

    LISTE DES COMPOSANTS Moniteur ..........1 pièce Armature.

  • Page 7: Spécificités Techniques

    SPÉCIFICITÉS TECHNIQUES Alimentation 100-240 Vac, 50/60 Hz 23 VA Type d’écran 5” couleurs TFT - LCD Consommation Veille 3 Watts Fonctionnement 13 Watts Câblage 4 fils à la porte Sonnerie Carillon Délais de reception image 90 ± 20 secondes Distance De la caméra au dernier moniteur : 100m (0.9mm) / 150m (1.5mm) Du moniteur au combiné...
  • Page 8 13851 Aix-en-Provence Cedex 3 - France Seongnam-si, Gyeonggi-do, Korea Int’l Business Dept : Tél. +33 4 42 96 58 73 Tel.; +82-31-7393-540~550 Fax +33 4 42 96 45 77 Fax.; +82-31-745-2133 info@technoem.fr www.technoem.fr www.commax.fr Web site : www. commax. com P rinted In Korea...
