Portier Vidéo
Noir & Blanc
Modèle KIT DPV-2KH
MODE D'EMPLOI ET D'ENTRETIEN
Avant d'utiliser cet appareil, veuillez lire attentivement le présent manuel ;
conservez-le pour vous y reporter ultérieurement.
Distribué par Techno EM
8 Avenue du Général Préaud
13100 Aix en Provence – France
Tel +33 4 42 96 58 73 – Fax +33 4 42 96 45 77
-
-
info@technoem.fr
www.technoem.fr
www.commax.fr
Publicité
Table des Matières
Manuels Connexes pour Commax DPV-2KH
Sommaire des Matières pour Commax DPV-2KH
- Page 1 Portier Vidéo Noir & Blanc Modèle KIT DPV-2KH MODE D’EMPLOI ET D’ENTRETIEN Avant d’utiliser cet appareil, veuillez lire attentivement le présent manuel ; conservez-le pour vous y reporter ultérieurement. Distribué par Techno EM 8 Avenue du Général Préaud 13100 Aix en Provence – France Tel +33 4 42 96 58 73 –...
-
Page 2: Table Des Matières
Consignes importantes de sécurité............5-6 Préparation ..................7 Configurations d’installations multi-postes ..........8 Emplacement et fonction des commandes du moniteur DVP-2KH ................9 Connexions du moniteur DPV-2KH.............10 Emplacement et fonction des commandes des caméras......11 Installation et fonctionnement Installation du moniteur ..............12 Installation de la caméra..............13 Mode de fonctionnement......……………………………..14... -
Page 3: Introduction
(entretien) dans le manuel fourni entretien qualifiés avec l’appareil. © 2001 COMMAX COMPANY LIMITED Tous droits réservés Commax sont des marques déposées et des marques commerciales utilisées par commax company limited Distribué par Techno EM - France - 4 -... -
Page 4: Consignes Importantes De Sécurité
CONSIGNES IMPORTANTES DE SÉCURITÉ 1. Lisez le mode d’emploi - Lisez toutes 10. Dommages exigeant un entretien - les instructions relatives à la sécurité et au Débranchez l’appareil de la source fonctionnement avant d’utiliser l’appareil. d’alimentation et faites effectuer un entretien par des personnels entretien 2. -
Page 5: Protection Des Câbles Extérieurs
CONSIGNES IMPORTANTES DE SÉCURITÉ 14. Entretien - N’essayez pas d’entretenir 20. Foudre - Pour mieux protéger l’appareil vous-même cet appareil ; son ouverture ou avant un orage, ou s’il doit rester non la dépose des capots peuvent vous connecté et inutilisé pendant longtemps, exposer à... -
Page 6: Préparation
PRÉPARATION Sécurité • Branchez l’appareil au moyen de l’alimentation ARD18 (230Vac – 18Vdc). • Si un objet ou du liquide tombe dans l’appareil, débranchez-le et faites-le contrôler par du personnel qualifié avant de l’utiliser à nouveau. Installation • Assurez une circulation d’air adéquate pour éviter toute accumulation de chaleur dans l’appareil. -
Page 7: Configurations D'installations Multi-Postes
CONFIGURATIONS D’INSTALLATIONS MULTI-POSTES Configuration 1 MULTI-POSTES Caméra 2 fils 2 fils 2 fils Relais NO de gâche Moniteur Mains Libres Moniteur Mains Libres (en option) 5 fils 5 fils Combiné Combiné audio (en option) audio (en option) Configuration 2 Caméra 2 fils 5 fils Moniteur Mains Libres... -
Page 8: Emplacement Et Fonction Des Commandes
EMPLACEMENT ET FONCTION DES COMMANDES DU MONITEUR DPV-2KH Moniteur DPV-2KH DOOR TALK 1 Écran cathodique plat 4 pouces 2 Microphone 3 Indicateur d’alimentation 4 Bouton d’entrée Permet de mettre en marche la caméra 5 Bouton d’ouverture de la porte Permet d’ouvrir la porte... -
Page 9: Connexions Du Moniteur Dpv-2Kh
CONNEXION DU MONITEUR DPV-2KH 230 Vac 18 Vdc Alimentation Alimentation MONITEUR CAMÉRA ARD18 INTERPHONE AUDIO Relais NO de gâche MONITEUR PRINCIPAL 230 Vac 18 Vdc Alimentation MONITEUR ARD18 INTERPHONE AUDIO MONITEUR SUPPLÉMENTAIRE Schéma de branchement Avec une caméra DRC-20BS ou DRC-2BAN Et un interphone audio DP-2RV Attention : respectez l’ordre de connexion des fils 1, 2 et 3 suivant le schéma ci-dessous... -
Page 10: Emplacement Et Fonction Des Commandes Des Caméras

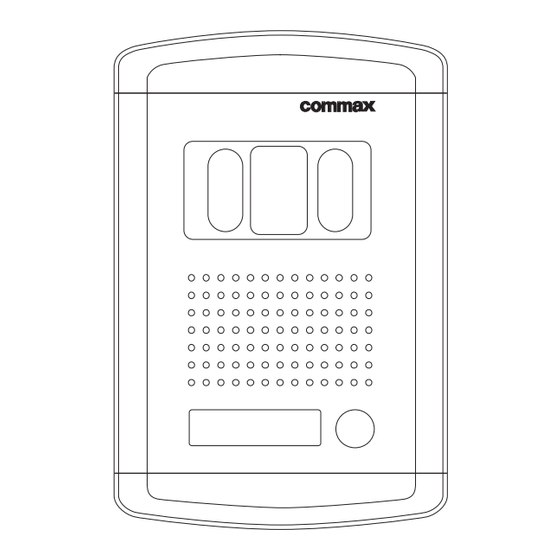

EMPLACEMENT ET FONCTION DES COMMANDES DES CAMÉRAS DRC-20BS HAUT HAUT 1 Vitre de protection de l’objectif 7 Borne de connexion au moniteur 2 Objectif infrarouge 8 Indications 3 Objectif CCD 9 Encoches pour fixation au mur 4 Haut-parleur 10 Réglage de l’angle de l’objectif 5 Microphone 11 Sortie des câbles de connexion relais 6 Bouton d’appel... -
Page 11: Installation Du Moniteur
INSTALLATION DU MONITEUR 1- Sur un boîtier 2- Directement sur le mur M I C M I C 18Vdc Bornier alimentation Borne de connexion caméra et interphone Hauteur recommandée Support pour la fixation du moniteur : 145 cm du sol Emplacement du moniteur : Veuillez à... -
Page 12: Installation De La Caméra
INSTALLATION DE LA CAMÉRA Boîtier d'encastrement Caméra Vis de la caméra Vis du support Vis de la Vis de la caméra caméra Installation avec boîtier à encastrer Installation murale en applique (DRC-2BAN) (DRC-20BS) 8° (Haut) 12,5° (Bas) Installation standard de la caméra (hauteur / champ angulaire haut / bas / horizontal) •... -
Page 13: Mode De Fonctionnement
MODE DE FONCTIONNEMENT 1 – Appel d’un visiteur DOOR DOOR DOOR DOOR TALK TALK TALK TALK 1. Appel d’un 2. L’image du 3. Si le bouton de 4. Appuyez sur le 5. Appuyer sur visiteur visiteur apparaît conversation n’est bouton pour le bouton d’entrée sur l’écran pas enfoncé, le son... -
Page 14: Conversation Entre La Caméra Et L'interphone Dp-2Rv
MODE DE FONCTIONNEMENT 3 – Conversation entre la caméra et l’interphone DP-2RV 1. Si le visiteur 2. Le carillon de 3. Décrochez 4. Raccrochez le appuie sur le bouton l’interphone retentit le combiné et combiné pour mettre d’appel de la caméra communiquez avec fin à... -
Page 15: Liste Des Composants
LISTE DES COMPOSANTS DPV-2KH (Kit) 230V~ DOOR ARD18 TALK Alimentation Moniteur Caméra Support ARD 18 Vis pour Vis pour Vis spéciales moniteur Vis pour support boîtier Clé Allen DRC-20BS (Kit) Vis pour support Caméra Support de caméra DRC-2BAN (Option) Boîtier à encastrer Vis pour caméra... -
Page 16: Guide De Dépannage
GUIDE DE DÉPANNAGE Symptôme Cause possible et remède Alimentation L’appareil ne se met • Le cordon d’alimentation pas sous tension n’est pas branché. • Contrôlez la prise d’alimentation CA. • Contrôlez que l’appareil est branché Alimentation, Pas d’image, • Contrôlez que l’interrupteur en façade mais pas d’image son de bonne qualité... -
Page 17: Portiers Vidéo Noir Et Blanc Commax Pour Villas
PORTIERS VIDÉO NOIR ET BLANC COMMAX POUR VILLAS CAMERAS REFERENCE DRC-20BS DRC-2BAN Type de caméra CCD Noir et Blanc 1/3” CCD Noir et Blanc 1/3” Câblage 2 fils 2 fils Caméra infrarouge Moniteurs compatibles DPV-2KH DPC-2KH Interphone audio compatible DP-2VR... - Page 18 PORTIERS VIDÉO NOIR ET BLANC COMMAX POUR VILLAS INTERPHONE AUDIO REFERENCE DP-2RV Câblage 5 fils Caméras compatibles DRC-20BS, DRC-2BAN Moniteurs compatibles DPV-2KH Alimentation Alimenté par le moniteur Consommation 70mA Dimensions totales(lxhxp) mm 88x230x70 Poids g 450g Interphone avec combiné Bouton d’appel Montage mural Signal d’appel...
- Page 19 Distribué par Techno EM 8 Avenue du Général Préaud 13100 Aix en Provence – France Tel +33 4 42 96 58 73 – Fax +33 4 42 96 45 77 info@technoem.fr www.technoem.fr www.commax.fr...
