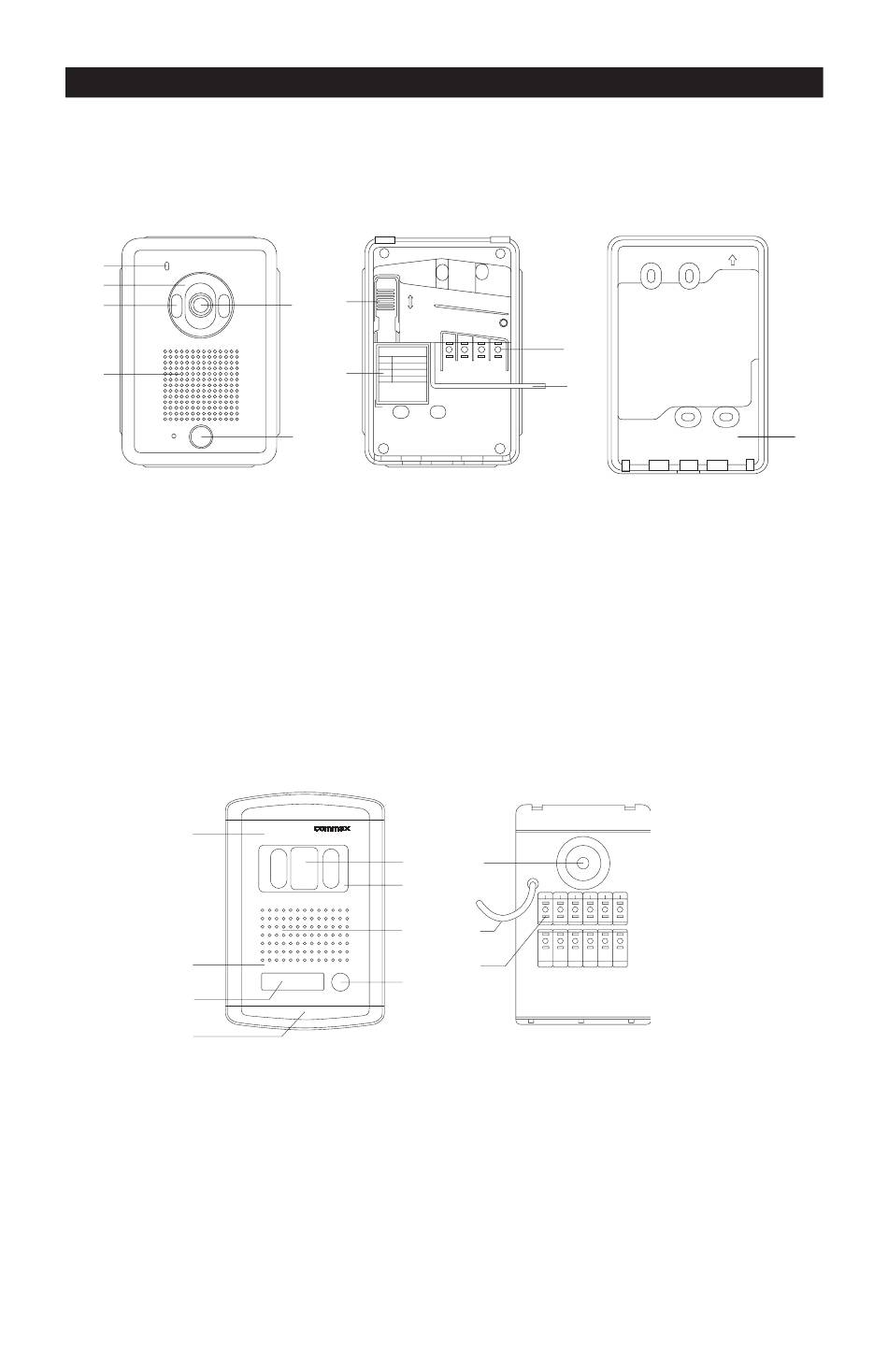

EMPLACEMENT ET FONCTION DES COMMANDES DES CAMÉRAS
DRC-20BS
5
1
2
4
1 Vitre de protection de l'objectif
2 Objectif infrarouge
3 Objectif CCD
4 Haut-parleur
5 Microphone
6 Bouton d'appel
DRC-2BAN
1
6
7
8
1 Microphone
2 Objectif CCD
3 Vitre de protection de l'objectif
4 Haut-parleur
5 Bouton d'appel
6 Boîtier
Attention : Ne pas effectuer de branchement / ne pas enlever le couvercle lorsque l'appareil
est sous tension.
BAS
10
3
HAUT
8
6
2
3
4
5
Vue de face
7
11
7 Borne de connexion au moniteur
8 Indications
9 Encoches pour fixation au mur
10 Réglage de l'angle de l'objectif
11 Sortie des câbles de connexion relais
de gâche
9
10
11
Vue arrière
7 Porte-étiquette
8 Encoches pour les vis sous le cache
9 Réglage de l'angle de l'objectif
10 Sortie des câbles de connexion relais
de gâche
11 Bornier de connexion au moniteur
