Manuel de l'Utilisateur

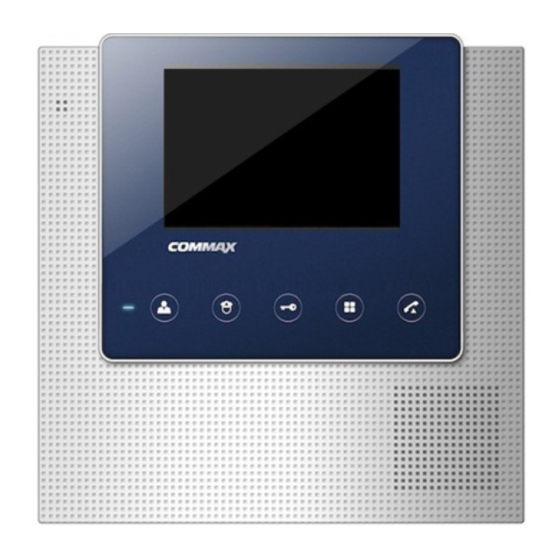

Portier Vidéo CDV-35U
1

Publicité

Table des Matières
loading

Manuels Connexes pour Commax CDV-35U

Sommaire des Matières pour Commax CDV-35U

  • Page 1 Manuel de l'Utilisateur Portier Vidéo CDV-35U...
  • Page 2 MANUEL D'UTILISATION Introduction Nous vous remercions d'avoir choisi un produit COMMAX. Nous vous conseillons de lire attentivement ce manuel avant la mise en service de votre appareil. Table des matières Introduction I. Consignes de sécurité II. Caractéristiques et fonctions III. Installation et câblage IV.

  • Page 3: Consignes Importantes De Sécurité

    I. Consignes importantes de sécurité Nous vous remercions de suivre ces instructions afin de prévenir tout danger ou accident. Interdiction ATTENTION: une mauvaise Ne pas démonter utilisation peut engendrer des dommages importants ou des blessures graves. Ne pas toucher Suivre strictement les instructions Débrancher Risque d'électrocution Risque d'incendie...
  • Page 4 Attention Ne pas démonter l'appareil en Si un bruit anormal, une fumée insérer d'élément Utiliser uniquement vue de la réparer. Contactez ou une odeur provenait de métallique inflammable sources d'alimentations votre revendeur en cas de l'appareil, débranchez dans les trous d'aération afin indiquées afin de prévenir panne.

  • Page 5: Caractéristiques Et Fonctions

    II . Caractéristiques et fonctions Fonction INTERRUPTEUR ON/OFF INDICATEUR DE TENSION MICRO MONITEUR LCD INTERRUPTEUR MONITEUR BOUTON INTERPHONE / BOUTON HAUT BOUTON OUVRE PORTE / BOUTON BAS BOUTON MENU BOUTON « PARLER » HAUT PARLEUR FICHE CONNEXION CAMERA / INTERPHONE...

  • Page 6: Appel D'un Visiteur

    1. Appel d'un visiteur 1) Lorsque qu’un visiteur appuie sur le bouton d’appel de la caméra la sonnerie retentit et l’image du visiteur apparait sur l’écran du moniteur. 2) Appuyer sur le bouton « parler » pour parler avec le visiteur. 3) une communication à...

  • Page 7: Installation Et Câblage

    REGLAGE DE LA COULEUR: 1)Appuyer sur le bouton MENU pendant que l'écran est allumé (la LED devient rouge et clignote très lentement) 2)Appuyer sur les boutons UP (ouverture de porte) / DOWN (interphone) pour ajuster le contraste 3)Appuyer sur le bouton MENU pour sauvegarder la configuration (la LED devient bleue) 5.Réinitialisation du portier vidéo (RESET) Appuyer simultanément sur les boutons INTERPHONE et OUVERTURE DE PORTE pendant 3 secondes afin de réinitialiser les réglages du son et de l'image.
  • Page 8 2. Cablâge 3. Câblage Rouge : voix – Bleu : GND – Jaune : DC 12V - Blanc : vidéo...
  • Page 9 • Si des câbles haute tension sont présents à proximité, utilisez un câble coaxial avec l'enveloppe extérieure en métal. • Si des fils sont mal câblés, cela peut entrainer un court-circuit et causer des disfonctionnements ou un départ de • En connectant le moniteur et la caméra, assurez-vous que le courant est coupé.

  • Page 10: Spécificités

    V. Spécificités CDV-35U 100-240 Vac - 50/60Hz Alimentation Consommation Max 10W Câblage Caméra : 4 fils (polarité) - Interphone : 4 fils (polarité) Taille de l'écran 3.5'' écran couleurs TFT-LCD Son de l'appel Appel caméra : mélodie électronique - Interphone : buzzer Câblage (type)
