Introduction
Nous vous remercions d'avoir choisi un produit COMMAX.
Nous vous conseillons de lire attentivement ce manuel avant la mise en service de votre appareil
Table des matières
Introduction
I. Consignes de sécurité
II. Caractéristiques et fonctions
III. Installation et câblage
IV. Contenu
V. Spécificités

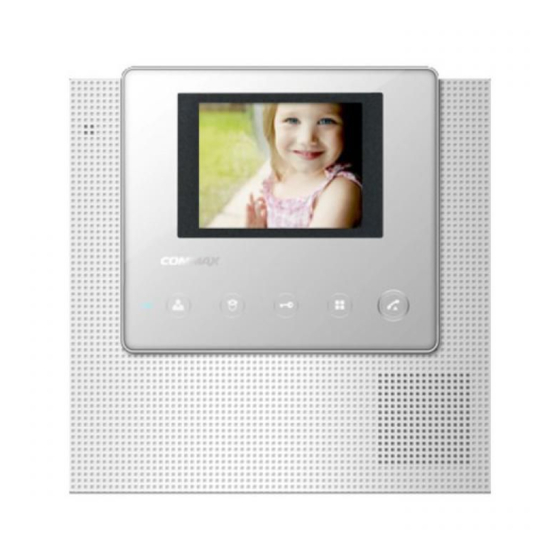

PORTIER-VIDÉO
COMMAX CDV-43U
MANUEL D'UTILISATION
2
3
5
7
8
9

Publicité

Table des Matières
loading

Manuels Connexes pour Commax CDV-43U

Sommaire des Matières pour Commax CDV-43U

  • Page 1 PORTIER-VIDÉO COMMAX CDV-43U MANUEL D'UTILISATION Introduction Nous vous remercions d'avoir choisi un produit COMMAX. Nous vous conseillons de lire attentivement ce manuel avant la mise en service de votre appareil Table des matières Introduction I. Consignes de sécurité II. Caractéristiques et fonctions III.
  • Page 5 1. Appel d'un visiteur 1) Lorsque qu’un visiteur appuie sur le bouton d’appel de la caméra la sonnerie retentit et l’image du visiteur apparaît sur l’écran du moniteur. 2) Appuyer sur le bouton « parler » pour parler avec le visiteur. 3) une communication à...

  • Page 6: Volume Haut-Parleur

    5. Réglages Entrer Menu / Sortir Menu : bouton MENU Sélection : bouton INTERPHONE Déplacement haut / déplacement à droite : bouton HAUT Déplacement bas / déplacement à gauche : bouton BAS Réglage de l'image (luminosité, contraste , couleur) : –...

  • Page 7: Installation Et Câblage

    Validation des informations du portier-vidéo (modèle et version) : – Appuyer sur le bouton MENU et sélectionner le menu INFORMATION. 1) MODELE : informations modèle 2) VERSION : informations version du modèle 3) SYSTEM : SINGLE 4) TOUCH : informations touches tactiles 5) VIDEO : informations format transmission vidéo (NTCS / PAL) 6) SOURCE : position de la caméra (DOOR1 / DOOR2) 6.

  • Page 8: Cablage Camera

    CABLAGE CAMERA CABLAGE INTERPHONE 1. Rouge : audio 1. Rouge : audio 2. Bleu:GND 2. Bleu : GND 3. Jaune : Power (+12V) 3. Jaune : power (+14V) 4. Blanc : vidéo 4. Blanc : signal Attention : la qualité du son et de l'image peut être détériorée suite à l'ajout d'un second moniteur...
  • Page 9 V. Spécificités CDV-43U Tension 230V alimentation Consommation 10W (max) Raccordement 4 fils (8/10ème) Taille écran 4,3'' LCD Mode appel Mains libres Dimension (mm) 180x180x28,5...
