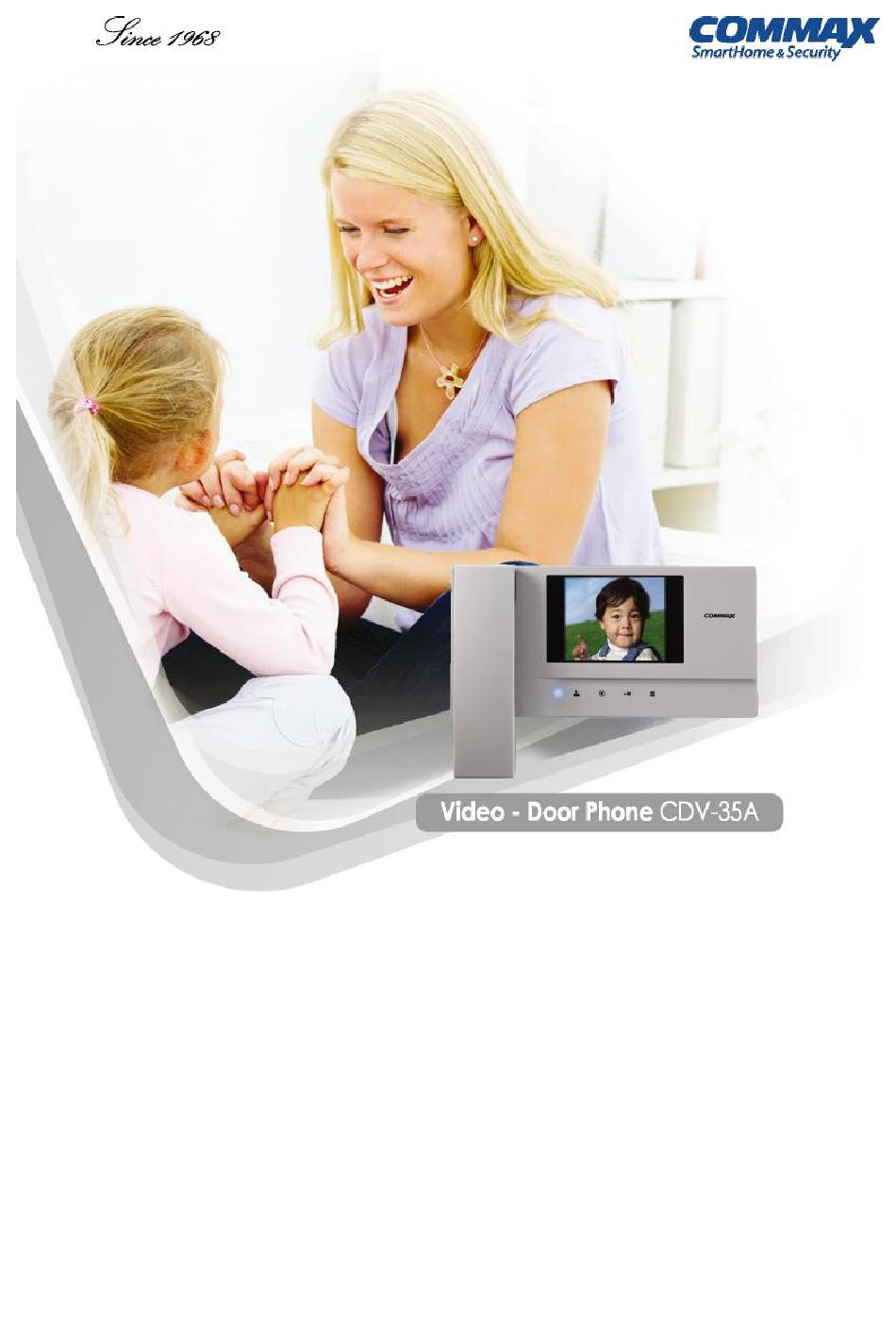

- Page 1 MANUEL D'UTILISATION...
- Page 2 Introduction Nous vous remercions d'avoir choisi un produit COMMAX. Nous vous conseillons de lire attentivement ce manuel avant la mise en service de votre appareil. Table des matières Introduction I. Consignes de sécurité II. Caractéristiques et fonctions III. Installation et câblage IV.
-
Page 3: Consignes Importantes De Sécurité
I. Consignes importantes de sécurité Nous vous remercions de suivre ces instructions afin de prévenir tout danger ou accident. Interdiction ATTENTION: une mauvaise Ne pas démonter utilisation peut engendrer des dommages importants ou des blessures graves. Ne pas toucher Suivre strictement les instructions Débrancher Risque d'électrocution Risque d'incendie... - Page 4 Attention Ne pas démonter l'appareil en Si un bruit anormal, une fumée insérer d'élément Utiliser uniquement vue de la réparer. Contactez ou une odeur provenait de métallique inflammable sources d'alimentations votre revendeur en cas de l'appareil, débranchez dans les trous d'aération afin indiquées afin de prévenir panne.
-
Page 5: Caractéristiques Et Fonctions

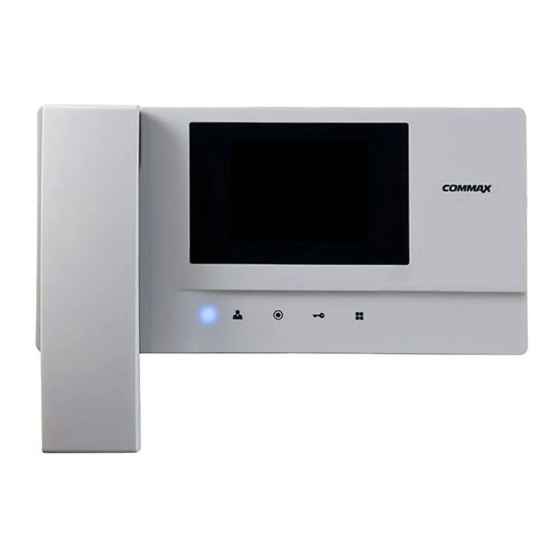

II . Caractéristiques et fonctions Fonction Fonction Moniteur Bouton de Menu 1 Combiné 2 Moniteur 3 Bouton de surveillance Appuyer pour voir l' i mage - Communication interphone - Réglage luminosité / couleur / contraste 4 Bouton interphone / Bouton bas - Réglage sonnerie - Ouverture de la porte 5 Bouton ouverture de porte / Bouton haut... - Page 6 • Communication entre interphone et moniteur - appel du moniteur depuis l' i nterphone Décrochez l' i nterphone et appuyez sur le bouton d' a ppel, une sonnerie retentit sur le moniteur. Il est alors possible de converser en décrochant le combiné du moniteur. Il est également possible de converser avec chaque unité: interphone, moniteur, caméra..
-
Page 7: Installation Et Câblage
III. Installation et câblage 1. Installation du moniteur et de la caméra Installation du moniteur Installation de la caméra Vis M3 (1EA) VisT4 Vis T4 (2EA) (4EA) Vis M3 - Eviter les rayons directs du soleil - Eviter les rayons directs du soleil - Placer le moniteur à... - Page 8 IV. Contenu 2. Support mural 3. Manuel 1. Moniteur CDV35A 4. T4x18 (4EA) Vis pour 5. M3 x 6 (1EA) Vis de fixation du moniteur support mural 6. Borniers (2EA)
-
Page 9: Spécificités
V. Spécificités CDV-35A 100-240 Vac - 50/60Hz Alimentation Consommation Max 10W Câblage Caméra : 4 fils (polarité) - Interphone : 4 fils (polarité) Taille de l'écran 3.5'' écran couleurs TFT-LCD Son de l'appel Appel caméra : mélodie électronique - Interphone : "beep"...
