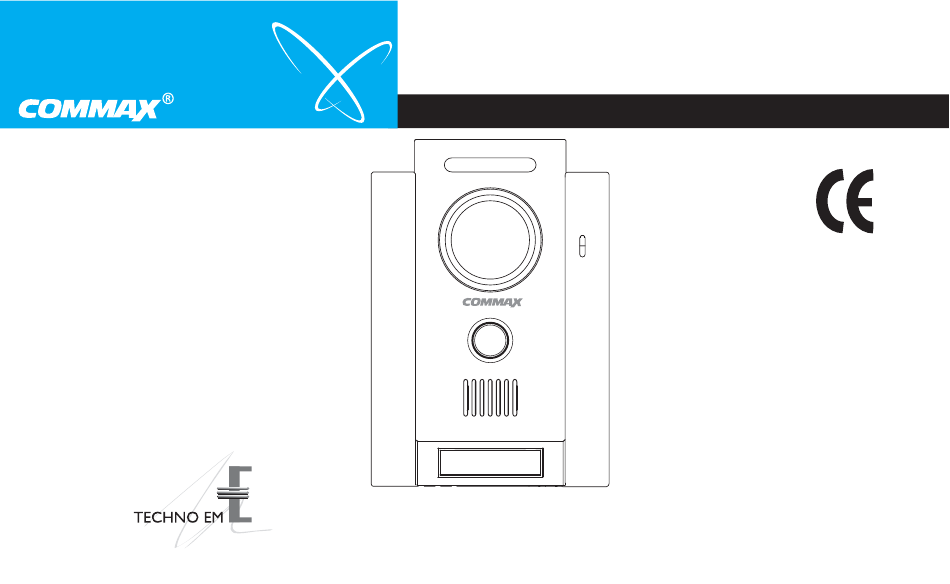

- Page 1 Caméra Référence DRC-4BH / DRC-4CH MODE D’EMPLOI ET D’ENTRETIEN Distribué en France par COMMAX Co.,Ltd.
- Page 2 TABLE DES MATIÈRES Introduction ..............5 Consignes importantes de sécurité ........6 Schémas ................7 Câblage et installation ............7 Liste des composants ............8 Caractéristiques techniques ..........9 - 2 -...
- Page 3 1. INTRODUCTION Le numéro du modèle est indiqué sous l’appareil. Inscrivez le numéro de série dans la zone prévue à cet effet. Rappelez toujours ces deux numéros lorsque vous contactez votre revendeur pour ce produit. Modèle N° N° de série Pour éviter tout risque d’incendie ou de choc électrique, n’exposez pas l’appareil à...
- Page 4 2. CONSIGNES IMPORTANTES DE SÉCURITÉ • Dommages exigeant un entretien : Débrancher l’appareil de la source d’alimentation et faites effectuer un entretien par du person- nel d’entretien qualifiés dans les cas suivants : a – si le cordon d’alimentation ou la fiche sont endommagés b –...
- Page 5 3. SCHÉMAS - 5 -...
- Page 6 N° Désignation Observations Coffret Permet une meilleure vision nocturne Objectif Assurez-vous qu’il soit propre et à l’abri de la poussière Microphone Bouton d’appel Haut parleur Porte étiquette Réglage de l’angle de l’objectif Bornier de connexion Réglage du volume Trou de fixation Couvercle de fond Armature de montage de la caméra - 6 -...
- Page 7 4. CÂBLAGE ET INSTALLATION 1 - Fixer l’armature de la caméra en ajustant les trous de fixation. (Vis T4x18) – [Fig-1] 2 – Câbler les fils du moniteur, selon le schéma de la figure [Fig-2] (1 : son, 2 : terre, 3 : 12Vdc, 4 : vidéo) 3 –...
- Page 8 4. CÂBLAGE ET INSTALLATION Vous pouvez réduire ou augmenter le volume du haut parleur, selon l’environnement de votre installation en utilisant un tournevis, selon le schéma de la figure [Fig-3] (sur modèle DRC-4CH seulement). Tournevis spec Fig-3 Niveau du volume plus faible Tournevis Niveau du volume...
- Page 9 5. LISTE DES COMPOSANTS Caméra Armature murale Vis de fixation Vis de montage Capuchon Clé hexagonale ∅3 écrous M4x8 BK écrous T4x18 de vis - 9 -...
- Page 10 6. SPÉCIFICITÉS TECHNIQUES Référence DRC-4BH DRC-4CH Alimentation 12 Vdc (alimenté par le moniteur) 12 Vdc (alimenté par le moniteur) Câblage (moniteur / contact de porte) 4 fils / 2 fils (contact sec) 4 fils / 2 fils (contact sec) Type de caméra...
- Page 11 Int’l Business Dept : 13851 Aix-en-Provence Cedex 3 - France Tel.; +82-31-7393-540~550 Tél. +33 4 42 96 58 73 Fax.; +82-31-745-2133 Fax +33 4 42 96 45 77 Web site : www. commax. com P rinted In Korea info@technoem.fr www.technoem.fr www.commax.fr...
