Commax DRC-4BH Mode D'emploi Et D'entretien page 7

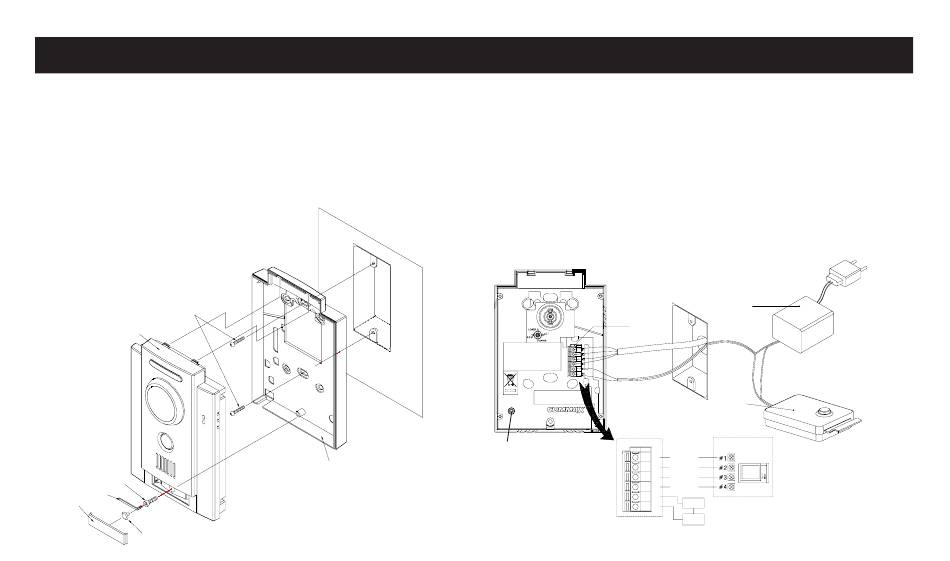

1 - Fixer l'armature de la caméra en ajustant les trous de fixation. (Vis T4x18) – [Fig-1]
2 – Câbler les fils du moniteur, selon le schéma de la figure [Fig-2] (1 : son, 2 : terre, 3 : 12Vdc, 4 : vidéo)
3 – Câbler les fils d'ouverture de porte, selon le schéma de la figure [Fig-2] (5, 6)
4 – Fixer la caméra à l'aide des vis (M4x8) puis placer le capuchon de caoutchouc [Fig-1]
5 – Apposer le nom sur le porte-étiquette.
Fig-1
T4x16
Caméra
Ecrou M4x8
Ecrou
Porte-
étiquette
Capuchon de vis
4. CÂBLAGE ET INSTALLATION
Armature murale
- 7 -
Bornier
Cables du
moniteur
Cables
de l'ouverture
de la porte
Réglage du volume
Fig-2
Alimentation
Ouverture
de porte
Moniteur
son
terre
12Vdc
vidéo
Alimentation
Ouverture de porte
