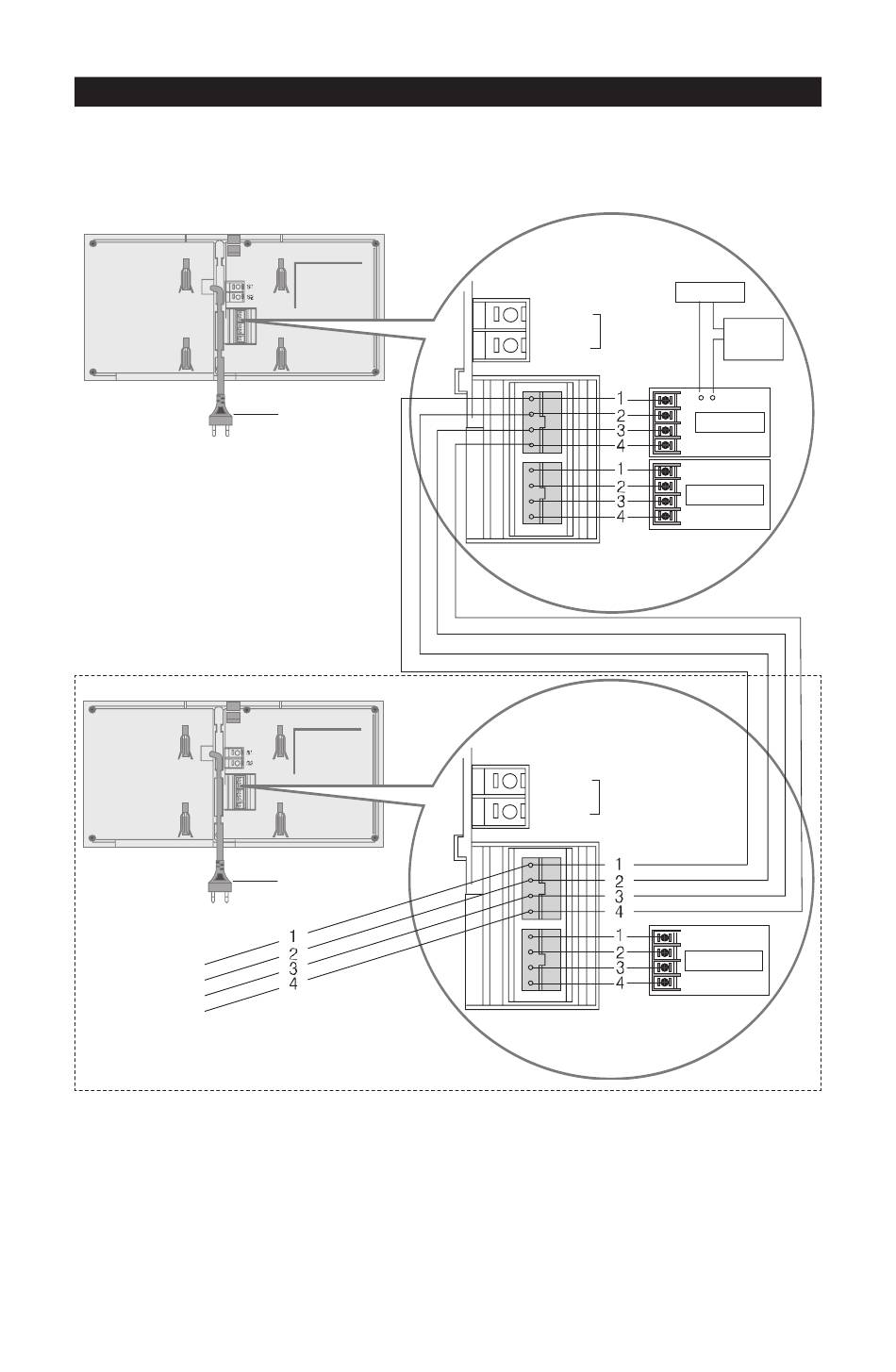

EMPLACEMENT DES CONNEXIONS DES MONITEURS CDV-50 OU CDV-50D
Moniteur principal
Vers moniteur
supplémentaire
CDV-50 ou
CDV-4HC
Moniteur supplémentaire
Remarques : 4 fils et polarité (4x1,5mm)
Attention : 1. Respectez l'ordre de connections des fils pour la caméra et le moniteur
2. Ne mettez pas les circuits extérieur et intérieur en court-circuit.
3. Pour connecter le moniteur et la caméra, le moniteur doit être hors tension
4. Dans la configuration avec 2, 3 ou 4 moniteurs, ceux-ci doivent être
branchés en parallèle.
ADDENDUM
Sur modèle
CDV-50
Sur modèle
CDV-50
- 10 -
Relais NO
de gâche
18Vdc
CDV-50D
1Amp
Caméra
Interphone
18Vdc
CDV-50D
1Amp
Interphone
Alimentation
