Oscilloscopes Keysight InfiniiVision série 4000 X Guide d'utilisation
Retard

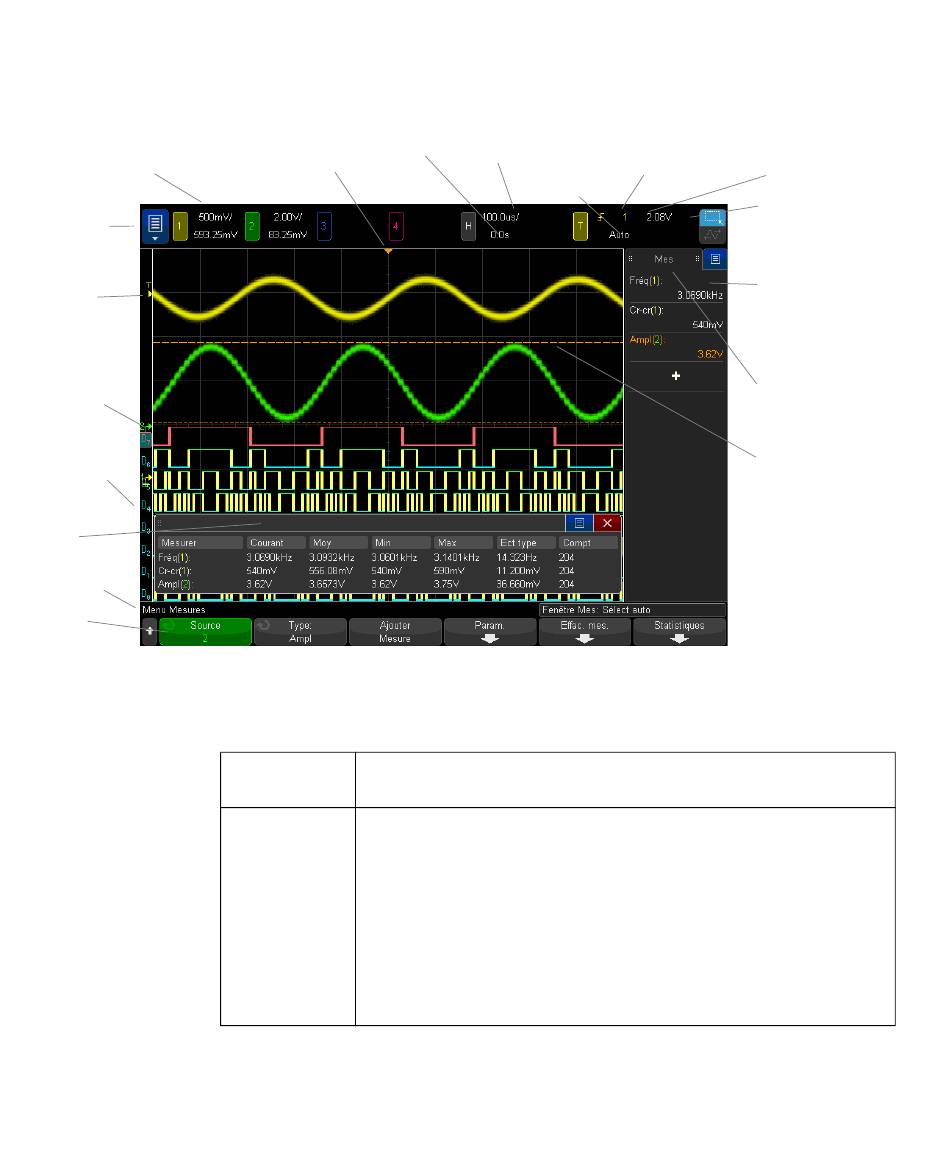

Figure 1 Interprétation de l'écran de l'oscilloscope
Ligne d'état
La ligne située en haut de l'écran contient les valeurs des paramètres verticaux
et horizontaux, ainsi que les informations de configuration du déclenchement.
Zone d'affichage
La zone d'affichage contient la représentation des signaux capturés, les
identificateurs des voies, ainsi que les indicateurs de déclenchement et de
niveaux de masse. Les informations sur chacune des voies analogiques
apparaissent dans une couleur différente.
Les détails des signaux sont affichés à l'aide de 256 niveaux d'intensité. Pour
plus d'informations sur l'affichage des détails des signaux, reportez-vous à la
section
Pour plus d'informations sur les modes d'affichage, reportez-vous au
Chapter
Temps/
Etat
div
Exécuter/
Arrêter
"Réglage de l'intensité des signaux"
8, "Paramètres d'affichage," starting on page 163.
Mise en route
Type de
Source de
déclenchement
déclenchement
Niveau ou
seuil de
déclenchement
Zone
d'informations
et de
commandes de
la barre latérale
Mesures
Mesure définie
par curseurs
on page 163.
1
69
