29
Décodage série et déclenchement Manchester/NRZ
5 Appuyez sur la touche de fonction Config bus pour accéder au menu
6 Si le format d'affichage Mot est sélectionné :
520
La vitesse de transmission par défaut est de 125 kbits/s.
d Appuyez sur la touche
Configuration bus NRZ.

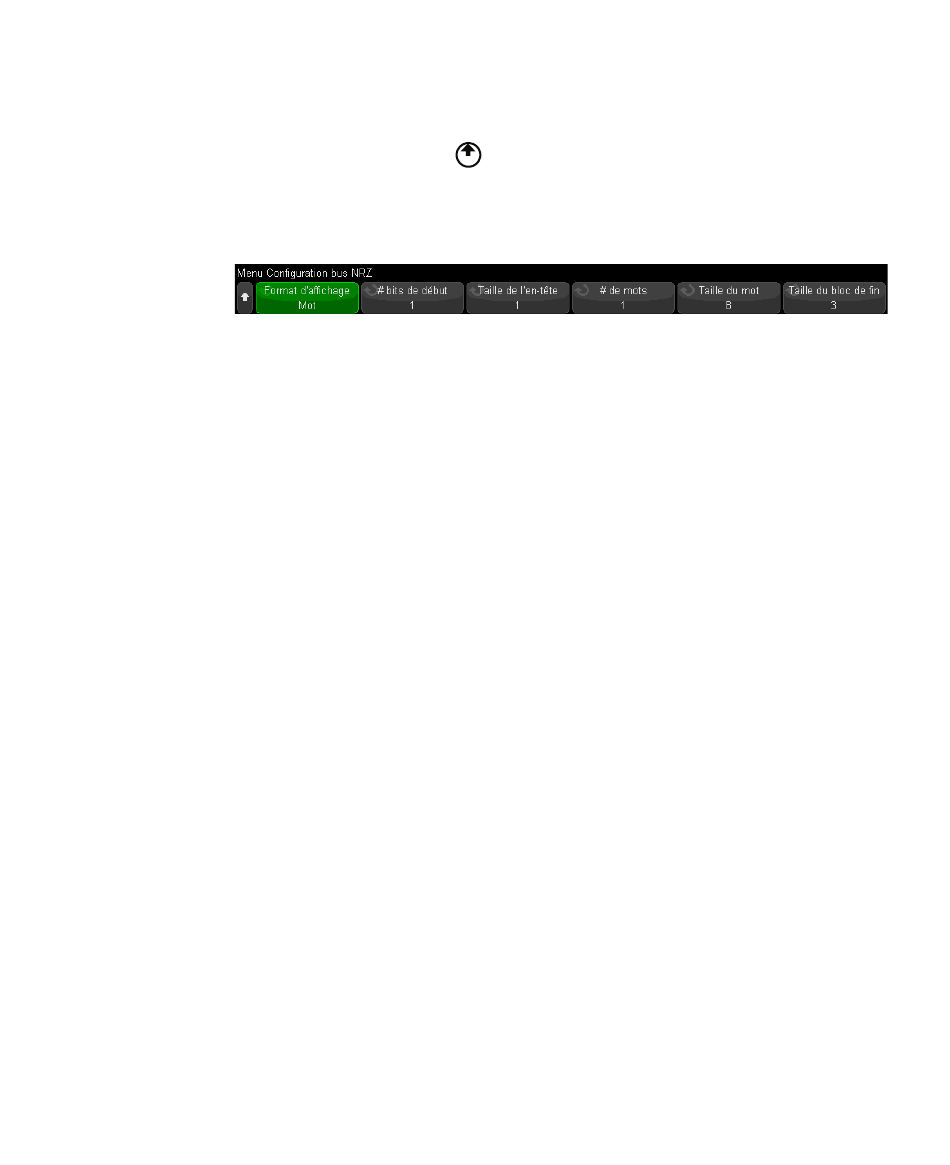

Dans le menu Configuration bus NRZ :
a Appuyez sur la touche de fonction Format d'affichage et sélectionnez le format
d'affichage :
•
Mot : vous permet de séparer la trame en champs d'en-tête, de données
et de bloc de fin.
Avec le format Mot, vous avez le choix entre des bases de décodage en
hexadécimal, en décimal non signé et en ASCII. Le paramètre de base est
utilisé pour le Lister et la ligne de décodage et s'applique uniquement au
champ de données. Les champs en-tête et bloc de fin sont toujours
affichés en hexadécimal.
•
Bit : affiche le contenu entier de la trame en tant que chaîne de bits.
Avec le format Bit, la trame entière est toujours affichée en binaire.
a Appuyez sur la touche de fonction # bits de début et saisissez le nombre de
bits de début, de 0 à 255 bits.
b Appuyez sur la touche de fonction Taille de l'en-tête pour spécifier la taille de
l'en-tête, de 0 à 32 bits.
c Appuyez sur la touche de fonction # de mots et saisissez le nombre de mots
dans le champ de données, de 1 à 255.
d Appuyez sur la touche de fonction Taille du mot et saisissez la taille du mot,
de 2 à 32 bits.
e Utilisez la touche de fonction Taille du bloc de fin pour spécifier la taille du
bloc de fin, de 0 à 32 bits.
Back/Up pour revenir au menu Décod série.
Back
Oscilloscopes Keysight InfiniiVision série 4000 X Guide d'utilisation
