15

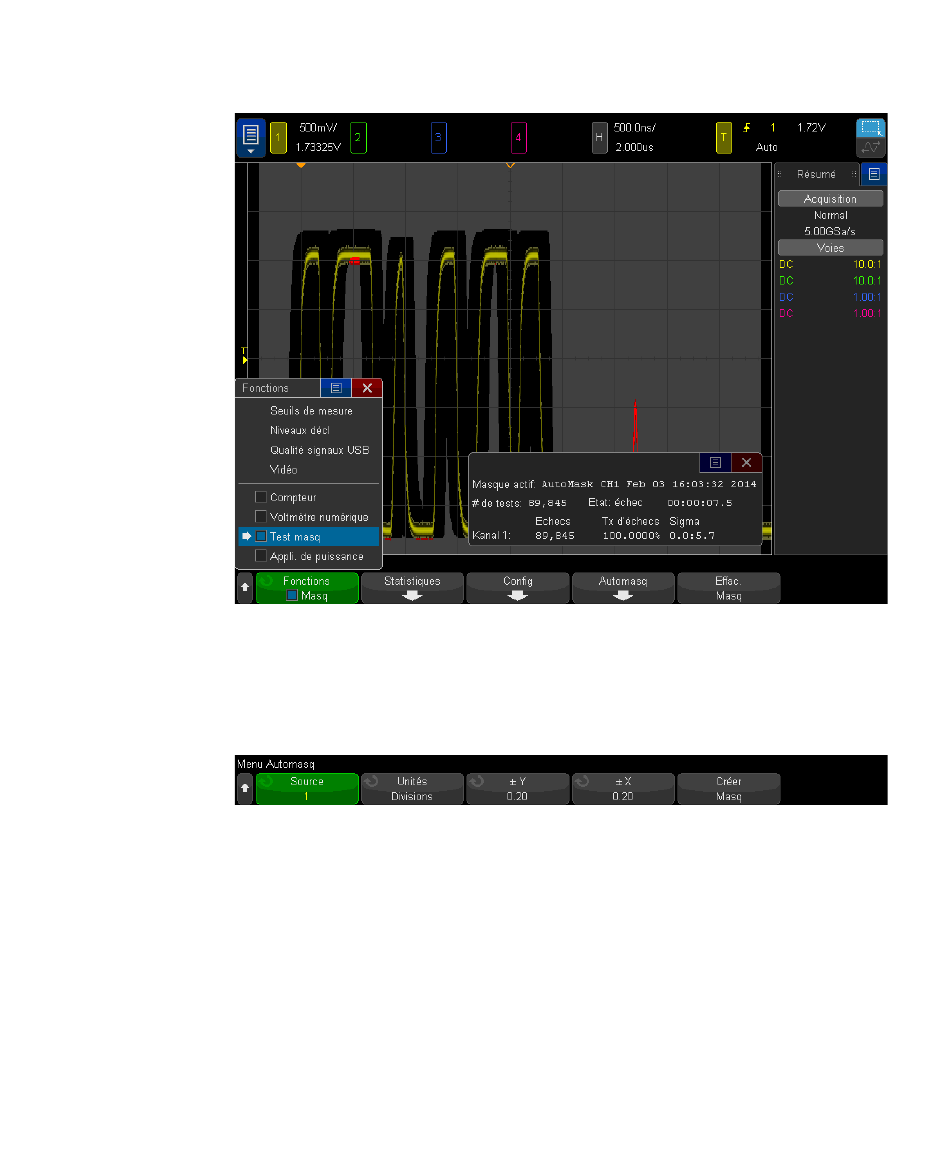

Test de masque
5 Appuyez sur Automasq.
6 Dans le menu Automasq, appuyez sur la touche de fonction Source et
7 Réglez la tolérance horizontale (± Y) et la tolérance verticale (± X) du masque.
8 Appuyez sur la touche de fonction Créer masq.
304
assurez-vous que la voie analogique de votre choix est bien sélectionnée.
Ces valeurs sont réglables en divisions de graticule ou en unités absolues (volts
ou secondes) ; vous pouvez les sélectionner à l'aide de la touche de fonction
Unités.
Le masque est créé et le test commence.
Chaque fois que vous appuyez sur la touche de fonction Créer masq, l'ancien
masque est effacé et un nouveau est créé.
Oscilloscopes Keysight InfiniiVision série 4000 X Guide d'utilisation
