Mesures
au-dessus du niveau de fixation de la sonde pour créer le signal sur lequel la
mesure est effectuée. Ces mesures sont uniquement valides pour les voies
d'entrée analogiques.
Mesure (sonde N2820A) à deux voies
Amplitude
Charge
Moyenne
Base
Crête-crête
Val. eff. (CC)
Val. eff. (CA)
Lors de l'utilisation de la sonde N2820A pour effectuer des mesures sur un
dispositif (flottant) alimenté par batterie, connectez toujours le fil de masse fourni
entre la masse de votre dispositif et le connecteur de masse de la sonde comme
indiqué dans la figure suivante. Enclenchez simplement l'extrémité du fil de masse
sur le connecteur de la sonde. Sans raccordement à la masse, l'amplificateur
d'entrée de mode commun de la sonde ne peut pas afficher correctement les
signaux.

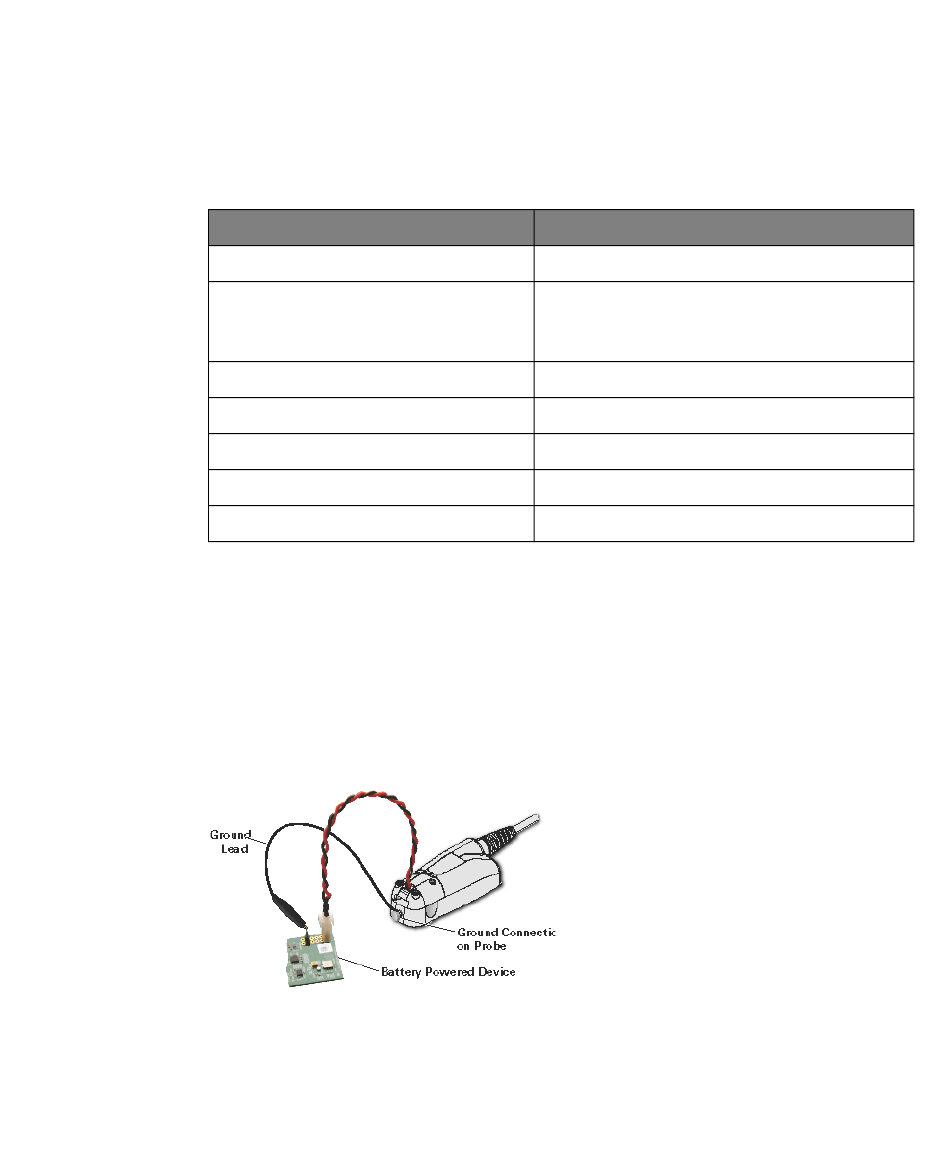

Figure 46 Mesures sur des dispositifs alimentés par batterie à l'aide de la sonde N2820A
274
Remarques
Voir
"Amplitude"
La charge (en ampères-heures) correspond à la zone
mesurée sous le signal. Voir
page 293.
Voir
"Moyenne"
Voir
"Base"
Voir
"Valeur crête à crête"
Voir
"Val. eff. (CC)"
Voir
"Val. eff. (CA)"
Oscilloscopes Keysight InfiniiVision série 4000 X Guide d'utilisation
on page 277.
"Section"
on page 280.
on page 278.
on page 276.
on page 281.
on page 281.
