Décodage série et déclenchement I2C/SPI
488

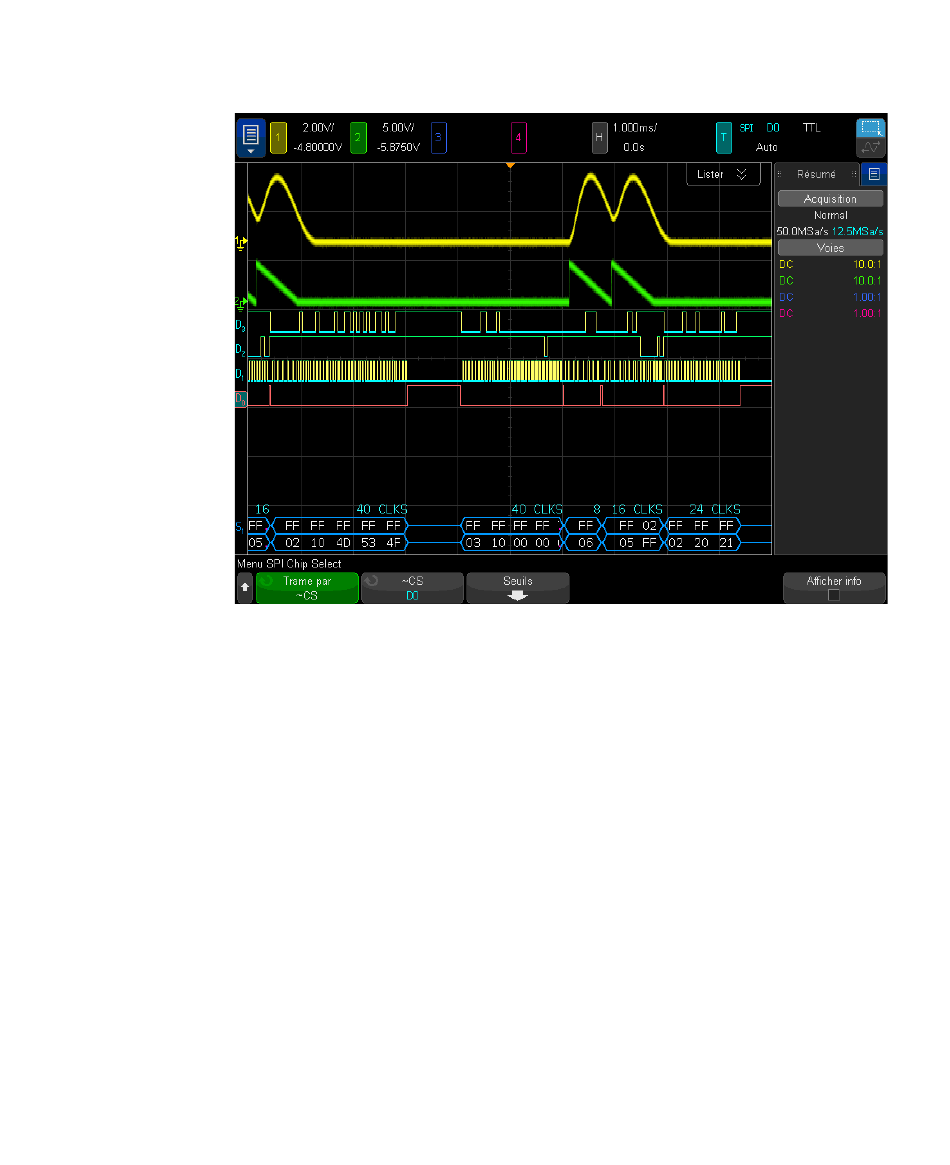

Dans le menu SPI Chip Select :
a Appuyez sur la touche de fonction Trame par pour sélectionner un signal de
verrouillage de trame que l'oscilloscope utilisera pour déterminer quel est le
premier front d'horloge dans le flux entrant.
Vous pouvez configurer l'oscilloscope afin qu'il se déclenche pendant une
sélection de circuit à l'état haut (CS), une sélection de circuit à l'état bas
(~CS) ou après une période d'inactivité (Tempo) du signal d'horloge.
•
Si le signal de verrouillage de trame est défini sur CS (ou ~CS), le premier
front d'horloge, montant ou descendant, affiché après que le signal CS (or
~CS) passe de l'état bas à l'état haut (ou inversement) est le premier cycle
d'horloge du flux série.
Chip Select – Appuyez sur la touche de fonction CS ou ~CS, puis tournez le
bouton Entrée pour sélectionner la voie connectée à la ligne de trames du
bus SPI. Le libellé (~CS ou CS) de la voie source est défini
automatiquement. La séquence de données et la transition d'horloge
Oscilloscopes Keysight InfiniiVision série 4000 X Guide d'utilisation
