Signaux mathématiques

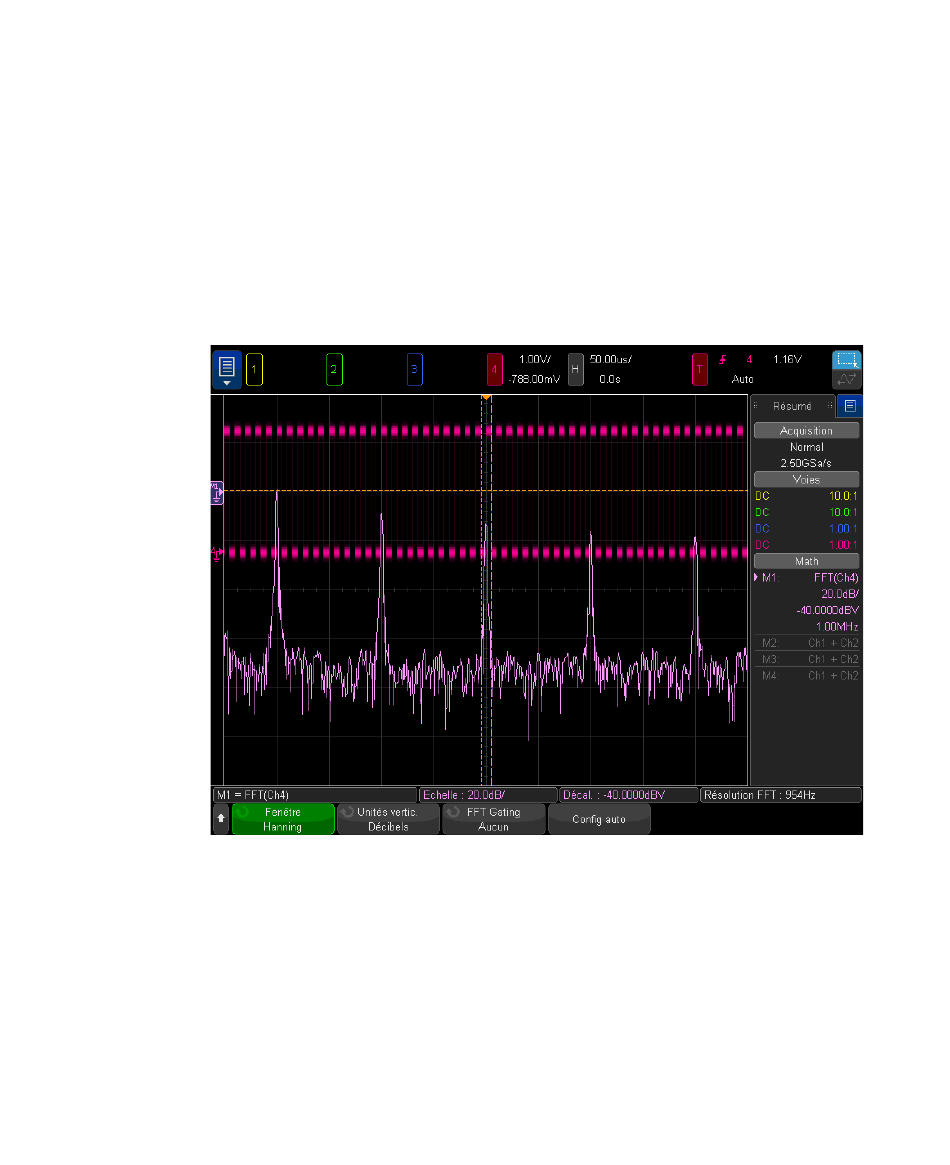

Le spectre FFT (Magnitude) suivant a été obtenu en connectant une onde carrée
de 2,5 V et 100 kHz à la voie 1. Définissez l'échelle horizontale sur 50 µs/div, la
sensibilité verticale sur 1 V/div, les unités/div sur 20 dBV, le décalage sur
-40,0 dBV, la fréquence centrale sur 500 kHz, la plage de fréquence sur 1 MHz et
la fenêtre sur Hanning.
Voir également
•
•
•
•
•
•
•
114
L'oscilloscope permet de réaliser des mesures maximale, minimale, moyenne et
crête à crête (en dB) sur le signal FFT. Par le biais de sa fonction « X à Y Max », il
indique également la fréquence au premier maximum du signal.
"Recherche de pics FFT"
"Conseils relatifs aux mesures FFT"
