10
Déclenchements
5 Appuyez sur la touche de fonction de polarité d'impulsion pour sélectionner
6 Appuyez sur la touche de fonction du qualificateur (< > ><) pour sélectionner le
188
une polarité positive (
souhaitez capturer.
La polarité d'impulsion sélectionnée s'affiche dans l'angle supérieur droit de
l'écran. Une impulsion positive est supérieure au niveau de déclenchement
courant ou au seuil de changement d'état logique. Une impulsion négative est
inférieure au niveau de déclenchement courant ou au seuil de changement
d'état logique.
Lors du déclenchement sur une impulsion positive, le déclenchement se
produit sur la transition du niveau haut vers le niveau bas de l'impulsion si la
condition de qualification est vraie. Lors du déclenchement sur une impulsion
négative, le déclenchement se produit sur la transition du niveau bas vers le
niveau haut de l'impulsion si la condition de qualification est vraie.
qualificateur de temps.

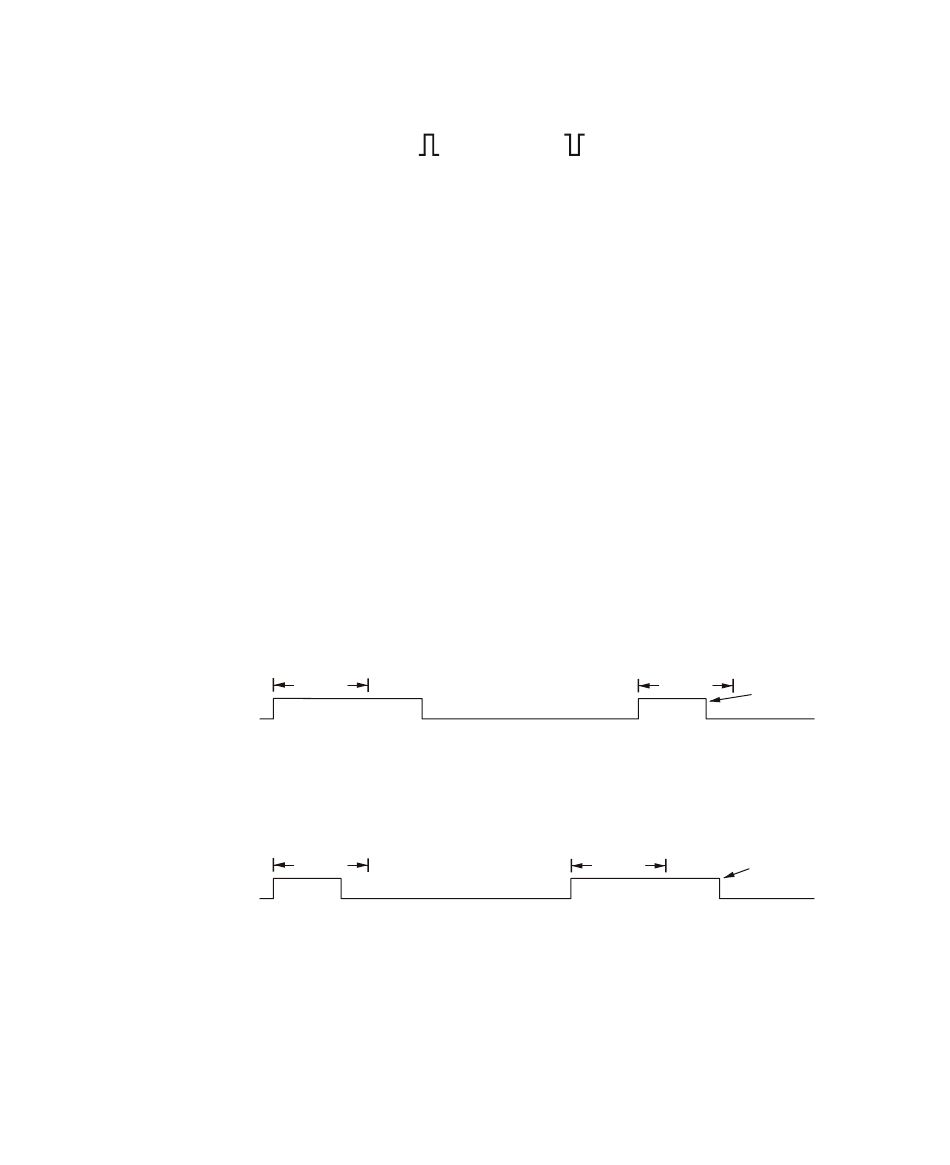

La touche de fonction Qualificateur permet de configurer l'oscilloscope afin
qu'il se déclenche sur une largeur d'impulsion :
•
inférieure à un laps de temps donné (<).
Par exemple, pour une impulsion positive, si vous réglez t<10 ns :
10 ns
•
supérieure à un laps de temps donné (>).
Par exemple, pour une impulsion positive, si vous réglez t>10 ns :
10 ns
•
dans la plage d'un laps de temps (><).
Par exemple, pour une impulsion positive, si vous réglez t>10 ns et t<15 ns :
) ou négative (
) pour la largeur d'impulsion que vous
10 ns
Oscilloscopes Keysight InfiniiVision série 4000 X Guide d'utilisation
10 ns
Trigger
Trigger
